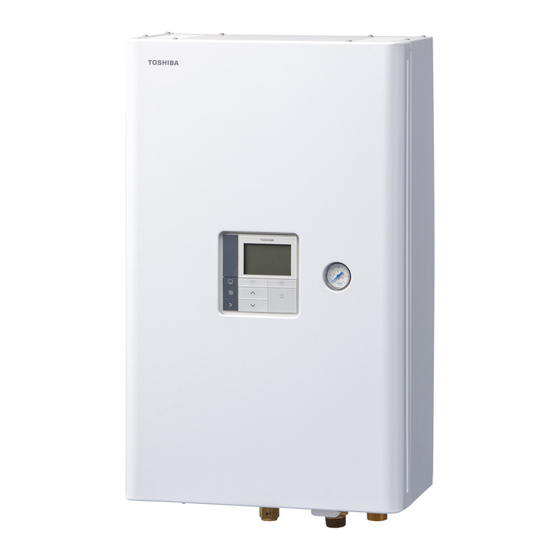

- Seite 1 LUFT/WASSER-WÄRMEPUMPE Betriebsanleitung Hydrogerät -Wandmontagetyp- Modellname: HWT-601XWHM3W-E HWT-601XWHT6W-E HWT-1101XWHM3W-E HWT-1101XWHT6W-E HWT-1101XWHT9W-E Deutsch...
-
Seite 2: Inhaltsverzeichnis
Hydrogerät Bedienungsanleitung Übersetzung der Originalanleitung Vielen Dank, dass Sie sich für die TOSHIBA-Luft/Wasser-Wärmepumpe entschieden haben. Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das System verwenden. • Besorgen Sie sich in jedem Fall die „Bedienungsanleitung“ und das „Installationshandbuch“ vom Hersteller (oder Händler). -
Seite 3: Sicherheitsvorkehrungen
Hydrogerät Bedienungsanleitung Sicherheitsvorkehrungen Der Hersteller übernimmt keinerlei Haftung für durch Nichtbeachtung der Beschreibungen in diesem Handbuch entstandene Schäden. GEFAHR • Versuchen Sie nicht, dieses Gerät selbst zu installieren. • Die Installation dieses Geräts muss von einem erfahrenen Fachmann durchgeführt werden. •... -
Seite 4: Warnhinweise Zur Bedienung
Hydrogerät Bedienungsanleitung • Wenn es zum Auslaufen von Wasser kommt, kann dies zu ernsthaften Schäden führen. Daher sollte das Hydrogerät in einem Raum aufgestellt werden, der über wasserdichte Bodenbeläge und Ablaufsysteme verfügt. • Produkte und Teile, die in Kombination mit diesem Produkt verwendet werden, müssen spezielle Produkte und Teile sein, die den angegebenen Spezifikationen entsprechen. -
Seite 5: Vorsichtshinweise Zur Installation
Hydrogerät Bedienungsanleitung • Wenden Sie sich an den Händler, wenn die Luft/Wasser- Wärmepumpe repariert werden muss. • Falls die Luft/Wasser-Wärmepumpe nicht ordnungsgemäß repariert wird, kann dies zu einem Stromschlag oder Brand führen. VORSICHT Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kindern) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung oder Wissen konzipiert, außer sie werden von einer Person, die für ihre... - Seite 6 Hydrogerät Bedienungsanleitung Andernfalls kann sich dies negativ auf die Leistung des Geräts auswirken. • Wenn die Luft/Wasser-Wärmepumpe zusammen mit einem Verbrennungsgerät am gleichen Ort betrieben wird, achten Sie besonders auf die Belüftung und lassen Sie Frischluft in den Raum. Eine schlechte Belüftung kann zu einer Sauerstoffunterversorgung führen.
- Seite 7 Hydrogerät Bedienungsanleitung • Entfernen Sie Schnee, bevor er sich auf dem Außengerät ansammeln kann. Angesammelter Schnee kann zu einer Fehlfunktion und zu Schäden führen. • Stellen Sie keine anderen Elektrogeräte oder Möbel unterhalb des Geräts auf. Wasser kann von dem Gerät tropfen, was zu Rost, Geräteversagen und Sachschäden führen kann.
-
Seite 8: Namen Und Funktionen Der Teile
Hydrogerät Bedienungsanleitung Namen und Funktionen der Teile Tasten Abb. 2-01 Taste [ Ein/Aus] Taste [ Im Top-Bildschirm: Zur Regelung der Temperatur. Im Menü-Bildschirm oder einem anderen Bildschirm: Zum Wählen eines Menüpunkts oder Ein/Aus für jede Funktion oder zum Bewegen eines Cursors usw. Taste [ Im Top-Bildschirm: Zur Regelung der Temperatur. -
Seite 9: Bedeutung Der Anzeige Auf Dem Top-Bildschirm
Hydrogerät Bedienungsanleitung Bedeutung der Anzeige auf dem Top-Bildschirm Abb. 2-02 Im Normalbetrieb Beim Auftreten eines Fehlers Code Einheit ZONE1 ZONE2 ZONE1 ZONE2 HEIZEN/KÜHLEN BRAUCHWASSER HEIZEN/KÜHLEN BRAUCHWASSER Leuchtet, wenn der Bodenheizer oder Heizkörper angeschlossen ist (wenn das System über einen ZONE1 Bodenheizer oder Heizkörper verfügt). - Seite 10 Hydrogerät Bedienungsanleitung Leuchtet, wenn Nachtrückstellung-Betrieb auf „Ein“ gestellt ist und Heizen oder Kühlen gewählt ist. Leuchtet, während Geräuscharmer Betrieb tatsächlich läuft. Leuchtet, während die Brauchwasser-Verstärkung tatsächlich läuft. Leuchtet, wenn das Legionellenschutzprogramm auf „Ein“ gestellt ist und Brauchwasserbetrieb gewählt ist. Leuchtet, während Frostschutz-Betrieb tatsächlich läuft. Leuchtet, wenn das Testmodus oder Estrich-Aufheizung auf „Ein“...
-
Seite 11: So Werden Die Funktionen Genutzt
Hydrogerät Bedienungsanleitung So werden die Funktionen genutzt Die folgende Erklärung basiert auf der Werkseinstellung. Heiz- oder Kühlbetrieb Änderung der Temperatur (1) Drücken Sie die Taste [ Ein/Aus], um den Betrieb zu starten. (1) Drücken Sie die Taste [ ], um den Modus zum Ändern der Temperatur zu wählen. - Seite 12 Hydrogerät Bedienungsanleitung Menüpunkte Menü Automatik ... Seite 12 Zeitprogramm ... Seite 12 Nachtrückstellung ... Seite 13 Geräuscharmer Betrieb ... Seite 13 Schnelle Brauchwasseraufladung ... Seite 14 Legionellenschutzprogramm ... Seite 15 Frostschutz ... Seite 15 Einstellung Anfangseinstellungen ... Seite 17 ...
- Seite 13 Hydrogerät Bedienungsanleitung Durchführen des Automatik (2) Drücken Sie die Taste [ ] zum Wählen des Datenwerts, und drücken Sie dann die Taste [ ] zum Einstellen der Temperatur auf einen • Die Einstellungstemperatur kann automatisch Bereich von -5K bis +5 K. entsprechend der Außentemperatur eingestellt werden.
-
Seite 14: Nachtrückstellung
Hydrogerät Bedienungsanleitung Zum Einstellen der Zeitplan-Betriebsmuster (3) Drücken Sie die Taste [ ]. Die Einstellzeit wird • Siehe „Einstellung - Zeiteinstellung“ registriert. (Einstellungsdetails und Urlaubseinstellung). • Wenn die Einstellzeit erreicht ist, wird der Nachtrückstellung eingestellte Vorgang automatisch gestartet. Code (DN) Daten ... -
Seite 15: Schnelle Brauchwasseraufladung
Hydrogerät Bedienungsanleitung Schnelle Brauchwasseraufladung Zum Einstellen der Start- und Endzeit für geräuscharmen Betrieb • Diese Funktion steht nur Haupt-Fernbedienung zur • Diese Funktion wird verwendet, wenn der Verfügung. Heißwasser-Zulaufbetrieb vorübergehend Priorität hat. Der Brauchwasser-Zulaufbetrieb wird mit Vorrang gegenüber den anderen Betriebsarten (1) Halten Sie die Taste [ ] im Bildschirm wie in Abb. - Seite 16 Hydrogerät Bedienungsanleitung Legionellenschutzprogramm (3) Drücken Sie die Taste [ ]. Der Einstellwert wird registriert. • Diese Einstellung erhöht regelmäßig die Legionellenschutzprogramm Brauchwasserzylindertemperatur, um zu verhindern, Code dass Bakterien wachsen. (DN) Daten • Das Legionellenschutzprogramm wird durchgeführt, um die Temperatur (75°C) für den eingestellten Zeitraum (30 Minuten) beizubehalten, wenn die voreingestellte Startzeit (22:00) entsprechend dem Fest...
- Seite 17 Hydrogerät Bedienungsanleitung (3) Die Temperaturanzeige wechselt auf „F“, und die Zum Einstellen der End-Tage und -zeit für den Frostschutzbetrieb Markierung erscheint auf dem Top-Bildschirm. • Diese Funktion steht nur Haupt-Fernbedienung zur Verfügung. ZONE1 BRAUCHWASSER (1) Halten Sie die Taste [ ] im Bildschirm wie in Abb.
-
Seite 18: Einstellung - Anfangseinstellungen
Hydrogerät Bedienungsanleitung Einstellung – Uhr Anfangseinstellungen – • Einstellung für die Uhr (Datum, Monat, Jahr, Zeit) (1) Drücken Sie die Taste [ ] / [ ] zur (1) Drücken Sie die Taste [ ] / [ ] zur Auswahl von „Einstellung“... -
Seite 19: Hintergrundbeleuchtung
Hydrogerät Bedienungsanleitung Bildschirmkontrast (2) Drücken Sie die Taste [ ] / [ ] zur Auswahl von Ein/Aus, und drücken Sie dann die Taste [ • Kontrasteinstellung des LCD (1) Drücken Sie die Taste [ ] / [ ] zur Hintergrundbeleuchtung Auswahl von „Bildschirmkontrast“... -
Seite 20: Temperaturregelung
Hydrogerät Bedienungsanleitung Haupt / Neben Temperaturregelung • Für ein Doppel-Fernbedienungssystem. • Um die Raumtemperatur anstelle der Wassertemperatur mit dieser Fernbedienung zu • Stellen Sie eine der Fernbedienungen als Haupt- kontrollieren. Einzelheiten dazu erfahren Sie vom Fernbedienung ein. Monteur. •... -
Seite 21: Uhranzeige
Hydrogerät Bedienungsanleitung (3) Drücken Sie die Taste [ ] / [ ], um das Startdatum und das Enddatum zu ändern, und Sprache(4/4) drücken Sie anschließend die Taste [ Swedish Svenska ], um den Tag, den Monat und die Uhrzeit einzustellen. Sommerzeit Anfangsdatum Fest... -
Seite 22: Einstellung - Zeiteinstellung
Hydrogerät Bedienungsanleitung Uhr Syncronisation Einstellung – Zeiteinstellung – • Stellen Sie die Uhrsynchronisation ein. • Diese Funktion steht nur Haupt-Fernbedienung zur Verfügung. • Wenn diese Funktion auf „Ein“ steht und die Uhreinstellung durch die zentrale Fernbedienung geändert wird, wird die Uhreinstellung automatisch (1) Drücken Sie die Taste [ ] / [ ] zur... - Seite 23 Hydrogerät Bedienungsanleitung (2) Drücken Sie die Taste [ ] zum Wählen des Tages, und drücken Sie dann die Taste [ ] zur Eingabe des Laufmusters. Einstellungsdetails (1/2) Alle DO FR SA SO Mode Start - - : - - - - : - - - - : - - - - : - - - - : - -...
- Seite 24 Hydrogerät Bedienungsanleitung Einfaches Einstellverfahren, das im Zeitplan-Betrieb über einen Tag reicht Es gibt zwei Verfahren. (1) Wenn „24:00“ auf „Ende (End)“ eingestellt ist und „00:00“ auf „Start“ für den nächsten Tag, wird der vorherige Betriebsstatus fortgesetzt. Und stellen Sie die Zeit, zu der Sie stoppen möchten, als „Ende (End)“ ein. (2) Wenn „--“...
- Seite 25 Hydrogerät Bedienungsanleitung Zum Kopieren der Einstellungen für den vorheri- Zum Rücksetzen der Einstellungen für jeden Tag. gen Tag (1) Drücken Sie die Taste [ ] zum Wählen des (1) Drücken Sie die Taste [ ] zum Wählen des Tages, und drücken Sie dann die Taste [ ] zum Tages, und drücken Sie dann die Taste [ ] zum...
-
Seite 26: Urlaubseinstellung
Hydrogerät Bedienungsanleitung Urlaubseinstellung Informationen • Stellen Sie die Tage der Woche ein, wo das (1) Drücken Sie die Taste [ ] / [ ] zur Zeitprogramm nicht verwendet wird. Auswahl von „Informationen“ auf dem Menü- Bildschirm, und drücken Sie dann die Taste [ (1) Drücken Sie die Taste [ ] / [ ] zur Auswahl... -
Seite 27: Serviceinformationen
Hydrogerät Bedienungsanleitung Serviceinformationen (2) Drücken Sie die Taste [ ], um das • Zeigt die Kontaktnummer für den Dienst. Anzeigemuster zu ändern. (1) Drücken Sie die Taste [ ] / [ ] zur Auswahl von „Serviceinformationen“ auf dem Stromverbrauch(Tag1) Informationen-Bildschirm, und drücken Sie dann Gestern Heute... -
Seite 28: Wartung Durch Den Benutzer
Hydrogerät Bedienungsanleitung Wartung durch den Benutzer Eine regelmäßige Wartung (einmal pro Jahr) ist bei diesem Produkt notwendig. Wenden Sie sich an das Montageunternehmen. Wenn ein Problem auftritt, wenden Sie sich an das Montageunternehmen oder den Händler. Bedienung und Leistung der Luft/Wasser- Wärmepumpe 3-Minuten-Schutzfunktion Die 3-Minuten-Schutzfunktion verhindert, dass die Luft/Wasser-Wärmepumpe 3 Minuten lang anläuft, nachdem... -
Seite 29: Allgemeine Technische Daten
Hydrogerät Bedienungsanleitung Allgemeine technische Daten Außengerät Einphasen-Modell Außengerät HWT-401HW-E HWT-601HW-E HWT-801HW-E HWT-1101HW-E Stromversorgung 220-240 V ~ 50 Hz INVERTER Funktion Heizen und Kühlen Kapazität (kW) 11,0 Heizen Eingang (kW) 0,77 1,25 1,54 2,39 (W/W) 5,20 4,80 5,19 4,60 Kapazität (kW) Kühlen Eingang... - Seite 30 Hydrogerät Bedienungsanleitung Hydroeinheit (4-kW-, 6-kW-Modell) Hydrogerät HWT-601XWHM3W-E HWT-601XWHT6W-E Kapazität Ersatzheizer (kW) für Hilfsheizungen 220-240 V~ 50 Hz 380-415 V 3N~ 50 Hz für Heißwasser- Stromversorgung Zylinderheizelement 220-240 V~ 50 Hz (optional) Heizen (°C) 20-55 Austritt- Wassertemperatur Kühlen (°C) 7-25 Hydroeinheit (8-kW-, 11-kW-Modell) Hydrogerät HWT-1101XWHM3W-E HWT-1101XWHT6W-E...
-
Seite 31: Fehlersuche
Hydrogerät Bedienungsanleitung Fehlersuche Wenn ein Problem auftritt, wenden Sie sich an das Montageunternehmen oder den Händler. Problemprüfung Aktion • Prüfen Sie, ob die Stromversorgung besteht. Auf der Fernbedienung wird nichts angezeigt. • Ist der Stromunterbrecher eingeschaltet? • Datum/Zeiteinstellung ist nicht eingestellt. Die Zeitanzeige blinkt. - Seite 32 2F30152001-1...
