10 Technische Daten
Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen
technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich).

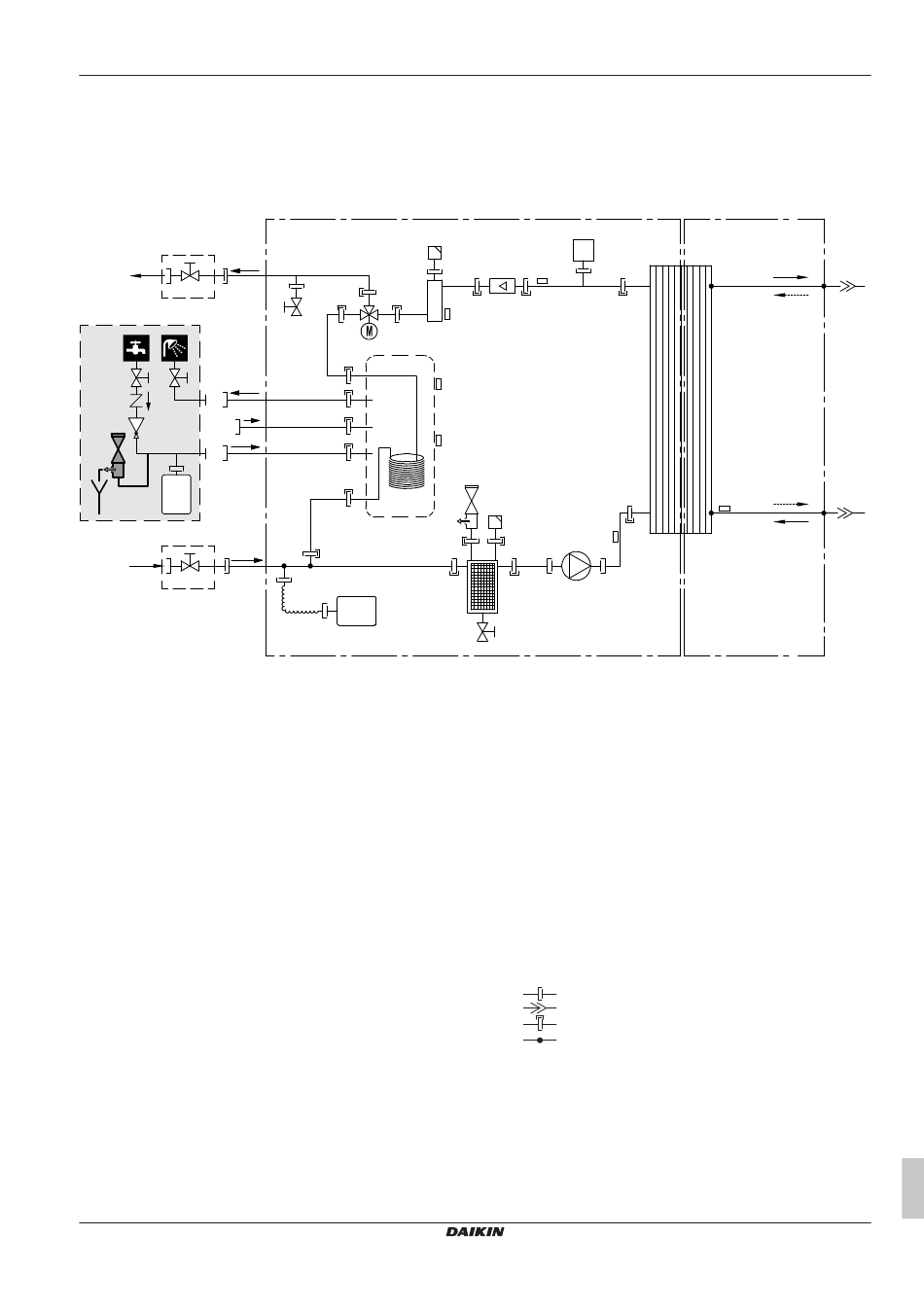

10.1 Rohrleitungsplan: Innengerät
C
a2
g
D
p p
q b2
c
r
b1
*s
*t
u
C
a1
g
A Wasserseite
B Kältemittelseite
C Bauseitige Installation (mit der Einheit mitgeliefert)
D Bauseitig zu liefern
a1 WASSEREINLASS für Raumheizung/Kühlen
(Schraubverbindung, 1")
a2 WASSERAUSLASS für Raumheizung/Kühlen
(Schraubverbindung, 1")
b1 Brauchwasser – Kaltwassereinlass (Schraubverbindung,
3/4")
b2 Brauchwasser – Warmwasserauslass (Schraubverbindung,
3/4")
c Rückführungsanschluss
d1 Gaskältemittel-Einlass (Heizen-Modus; Verflüssiger)
d2 Flüssigkältemittel-Auslass (Heizen-Modus; Verflüssiger)
e1 Flüssigkältemittel-EINLASS (Kühlen-Modus; Verdampfer)
e2 Flüssigkältemittel-AUSLASS (Kühlen-Modus; Verdampfer)
f Platten-Wärmetauscher
g Absperrventil für Wartung
h Flexibles Rohr
i Ausdehnungsgefäß
j Magnetischer Filter/Schmutzfilter
k Sicherheitsventil
l Automatische Entlüftung
m Ablassventil
n Pumpe
o Reserveheizung
EBVH/X11+16S18+23D
Daikin Altherma 3 R F
4P643599-1C – 2022.08
A
l
m
o
M3S
i
h
B1PW
B2L R1T
R2T
R8T
R5T
k
l
R4T
n
j
m
p Absperrventil (empfohlen)
q Rückschlagventil (empfohlen)
r Druckminderungsventil (empfohlen)
*s Druckentlastungsventil (max. 10 bar (=1,0 MPa))
(verpflichtend)
*t Zwischenbehälter (verpflichtend)
u Ausdehnungsgefäß (empfohlen)
B2L Flusssensor
B1PW Raumheizungswasserdruckfühler
M3S 3-Wege-Ventil (Raumheizung/Brauchwasser)
Thermistoren:
R1T Wärmetauscher am Wasseraustritt
R2T Reserveheizung am Wasseraustritt
R3T Kältemittel auf der Flüssigkeitsseite
R4T Wasserzufluss
R5T, R8T Speicher
Anschlüsse:
Schraubverbindung
Bördelanschluss
Schnellkupplung
Hart gelötete Verbindung
10 Technische Daten
B
e2
d1
f
d2
R3T
e1
3D128638
