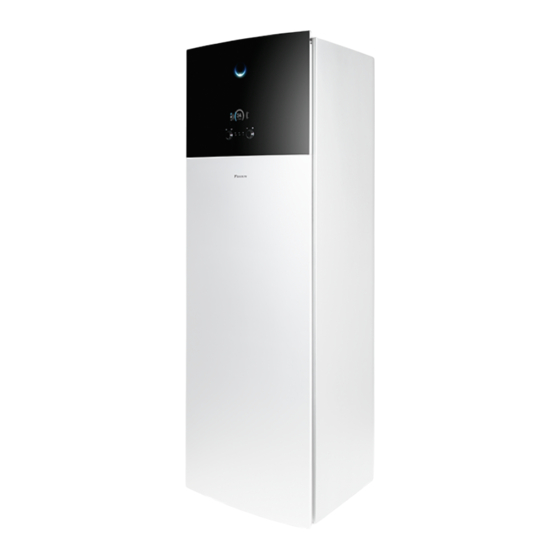

Seite 1 Referenzhandbuch für den Monteur Daikin Altherma 3 R F https://daikintechnicaldatahub.eu ▲= A, B, C, …, Z ERGA04E▲V3▼ EHVH04S18E▲6V▼ EHVX04S18E▲3V▼ ▼= , , 1, 2, 3, …, 9 ERGA06E▲V3H▼ EHVH04S23E▲6V▼ EHVX04S18E▲6V▼ ERGA08E▲V3H▼ EHVH08S18E▲6V▼ EHVX04S23E▲3V▼ ERGA04E▲V3A▼ EHVH08S23E▲6V▼ EHVX04S23E▲6V▼ ERGA06E▲V3A▼ EHVH08S18E▲9W▼ EHVX08S18E▲6V▼ ERGA08E▲V3A▼...
Seite 2: Inhaltsverzeichnis
Zusätzliche Anforderungen an den Installationsort des Außengeräts in kalten Klimazonen ....... 67 7.1.3 Anforderungen an den Installationsort des Innengeräts ................68 7.1.4 Sonderanforderungen für R32-Geräte......................69 7.1.5 Installationsmuster............................70 Öffnen und Schließen der Geräte........................... 74 Referenzhandbuch für den Monteur ERGA04~08E + EHVH/X04+08S18+23E Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 3 Über die elektrische Konformität........................116 9.1.5 Informationen zum Wärmepumpentarif-Netzanschluss................116 9.1.6 Übersicht über die elektrischen Anschlüsse mit Ausnahme der externen Aktoren ........117 Anschlüsse am Außengerät ............................117 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 4 Estrich-Austrocknung mittels der Unterbodenheizung................. 252 12 Übergabe an den Benutzer 13 Instandhaltung und Wartung 13.1 Sicherheitsvorkehrungen für die Wartung........................257 13.2 Jährliche Wartung ................................258 Referenzhandbuch für den Monteur ERGA04~08E + EHVH/X04+08S18+23E Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 5 Tabelle 3 – Minimaler Bereich der untere Öffnung für eine natürliche Belüftung: Innengerät ........291 16.8 ESP-Kurve: Innengerät ..............................293 17 Glossar 18 Tabelle der bauseitigen Einstellungen ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 6: Informationen Zu Diesem Dokument
Modell zu finden. Die jüngsten Überarbeitungen der gelieferten Dokumentation sind möglicherweise verfügbar auf der regionalen Website Daikin oder bei Ihrem Fachhändler. Die Original-Dokumentation ist in Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.
Seite 7: Bedeutung Der Warnhinweise Und Symbole
Weist auf eine Situation hin, die zu einer Explosion führen könnte. WARNUNG Weist auf eine Situation hin, die zum Tod oder zu schweren Verletzungen führen könnte. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 8: Monteur-Referenzhandbuch Auf Einen Blick
Beispiel: " 1–3 Titel Tabelle" bedeutet "Tabelle 3 in Kapitel 1". 1.2 Monteur-Referenzhandbuch auf einen Blick Kapitel Beschreibung Informationen zu diesem Welche Dokumentation ist für den Monteur Dokument verfügbar ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 9 Hinweis: Im Referenzhandbuch für den Monteur gibt es ebenfalls eine Tabellen mit den Monteureinstellungen. Diese Tabelle muss vom Monteur ausgefüllt und an den Benutzer übergeben werden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 10: Allgemeine Sicherheitsvorkehrungen
Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). WARNUNG Verpackungsbeutel aus Plastik zerreißen und entsorgen, damit niemand – vor allem kein Kind –...
Seite 11: Installationsort
2.1.3 Kältemittel – im Fall von R410A oder R32 Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 12 Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind. HINWEIS Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt. Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 13: Wasser
Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder im Monteur-Referenzhandbuch Ihrer Anwendung. HINWEIS Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 2020/2184 entspricht. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 14: Elektrik
Komponenten und Anschlüsse im Inneren des Elektrokomponentenkastens sicher angeschlossen sind. ▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen geschlossen sind. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 15 Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie lokal einen Phasenumkehrschutzkreis an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 16: Besondere Sicherheitshinweise Für Installateure
Verwenden Sie KEINE anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung des Enteisungsvorgangs oder zur Reinigung der Ausrüstung. ▪ Berücksichtigen Sie, dass das Kältemittel R32 GERUCHSNEUTRAL ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 17 Schäden verhindert werden. WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. Öffnen und Schließen des Geräts (siehe "7.2 Öffnen und Schließen der Geräte" [...
Seite 18 ▪ Bei der festen Verkabelung sind die elektrischen Anschlüsse herzustellen. ▪ Alle vor Ort beschafften Teile und alle Elektroinstallationen MÜSSEN den geltenden gesetzlichen Vorschriften entsprechen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 19 Schutzschalter finden Sie unter "9 Elektroinstallation" [ 113]. Konfiguration (siehe "10 Konfiguration" [ 141]) VORSICHT Die Einstellungen für die Desinfektionsfunktion MÜSSEN vom Monteur gemäß der gültigen Gesetzgebung festgelegt werden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 20 Stellen Sie sicher, dass Sie das Ventil (wenn ausgerüstet) in Richtung des Ausdehnungsgefäßes öffnen, da es andernfalls zu einem Überdruck kommt. Problembehebung (siehe "14 Fehlerdiagnose und -behebung" [ 265]) GEFAHR: STROMSCHLAGGEFAHR ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 21 Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt. ▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der Einheit NICHT in Betrieb sein muss. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 22: Über Das Paket
1 Bewegen Sie das Gerät über die Schlinge an der linken und den Griff an der rechten Seite. Ziehen Sie beide Seiten der Schlinge gleichzeitig hoch, um zu verhindern, dass sich die Schlinge vom Gerät löst. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 23: So Entfernen Sie Das Zubehör Vom Außengerät
1× 1× 1× 2× 1× ENERG ENERG a Installationshandbuch für das Außengerät b Aufkleber zu fluorierten Treibhausgasen c Mehrsprachiger Aufkleber mit Hinweisen zu fluorierten Treibhausgasen ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 24: Innengerät
Dichtband für die Niederspannungsverkabelungsaufnahme 4.2.3 So bewegen Sie das Innengerät Verwenden Sie die Griffe an der Rück- und Unterseite, um das Gerät zu tragen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 25 Griffe an der Rückseite des Geräts b Griffe an der Unterseite des Geräts. Neigen Sie das Gerät vorsichtig nach hinten, sodass die Griffe sichtbar werden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 26: Über Die Einheiten Und Optionen
[—]=Kein Modell für Österreich H=Kein Modell für Österreich (30 m Höhendifferenz zulässig, wenn sich das Außengerät an der höchsten Position befindet) A=Modell für Österreich Modellserie 5.1.2 Typenschild: Innengerät ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 27: Einheiten Kombinieren Und Optionen
Es wird empfohlen, diese Option in kälteren Regionen zu installieren, in denen es zu niedrigen Temperaturen oder schweren Schneefällen kommen kann. Die Installationsanweisungen sind der Installationsanleitung des Außengeräts zu entnehmen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 28: Mögliche Optionen Für Das Innengerät
Ausgang für Raumheizung/-kühlung EIN/AUS ▪ Umschalter zur externen Wärmequelle Hinweise zur Installation finden Sie in der Installationsanleitung der digitalen E/A- Platine und im Ergänzungshandbuch für optionale Ausstattungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 29: Dezentraler Innentemperaturfühler (Krcs01-1)
Wenn das Innengerät an einem Ort mit eingeschränktem Platz installiert ist, kann ein Rohrbiegungssatz installiert werden, um die Kältemittelflüssigkeits- und die Gasverbindungen des Innengeräts zu vereinfachen. Installationsanweisungen sind Installationsanleitung Rohrbiegungssatzes zu entnehmen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 30: Mögliche Innen- Und Außengerätekombinationen
"9.3.11 So stellen Sie die Verbindung zu einem Smart Grid her" [ 136]. 5.2.3 Mögliche Innen- und Außengerätekombinationen Innengerät Außengerät ERGA04 ERGA06 ERGA08 EHVH/X04 — — ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 31 Über die Einheiten und Optionen Innengerät Außengerät ERGA04 ERGA06 ERGA08 EHVH/X08 — ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 32: Anwendungsrichtlinien
▪ Einstellen einer zusätzlichen Wärmequelle für die Raumheizung ▪ Einstellen des Brauchwasserspeichers ▪ Einstellen der Stromverbrauchsmessung ▪ Einstellen der Stromverbrauchskontrolle ▪ Einstellen eines externen Temperaturfühlers ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 33: Einstellen Des Raumheizungs-/-Kühlsystems
▪ Auto-SH normal/Brauchwasser aus HINWEIS Ein Überdruck-Bypass-Ventil kann in das System integriert werden. Berücksichtigen Sie, dass dieses Ventil in den Abbildungen möglicherweise nicht dargestellt wird. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 34: Einzelner Raum
Ist-Raumtemperatur verringern oder erhöhen (Modulation). Ergebnis: eine stabile Raumtemperatur, die mit der Soll-Raumtemperatur übereinstimmt (höherer Komfort) weniger EIN/AUS-Zyklen (ruhiger, höherer Komfort und gesteigerte Effizienz) die niedrigst mögliche Vorlauftemperatur (höhere Effizienz) ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 35: Einrichtung
1 (1 Kontakt): Wenn der verwendete Haupt-Zone: externe Raumthermostat oder der Wärmepumpen-Konvektor nur ▪ #: [2.A] eine Thermo EIN/AUS-Bedingung ▪ Code: [C-05] senden kann. Keine Trennung zwischen Heiz- oder Kühlbedarf. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 36 Anwendungsrichtlinien Vorteile ▪ Drahtlos. Der externe Daikin-Raumthermostat ist in einer drahtlosen Version erhältlich. ▪ Effizienz. Obwohl der externe Raumthermostat nur EIN/AUS-Signale sendet, ist es speziell für das Wärmepumpensystem konzipiert. ▪ Komfort. Bei einer Fußbodenheizung verhindert das drahtlose externe Raumthermostat während des Kühlbetriebs Kondensationsbildung auf dem Boden, indem es die Raumfeuchtigkeit misst.
Seite 37 Die Wärmepumpen-Konvektoren sind direkt mit dem Innengerät verbunden. ▪ Ein Absperrventil (bauseitig zu liefern) wird vor der Fußbodenheizung installiert, um während des Kühlbetriebs Kondensationsbildung auf dem Boden zu vermeiden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 38: Mehrere Räume - Eine Vorlauftemperaturzone
Vorlauftemperatur aller Wärme-Emittenten identisch ist, benötigen Sie KEINE Mischventilstation (kostengünstig). Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage verwendet wird, in der alle Räume über dieselben Wärme-Emittenten verfügen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 39: Die Raumtemperatur Des Hauptraums Wird Von Der Spezielle Komfort
Anzahl der Wassertemperaturzonen: 0 (Einzelne Zone): Hauptzone ▪ #: [4.4] ▪ Code: [7-02] Vorteile ▪ Einfach. Identische Installation wie für einen Raum, aber mit Thermostatventilen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 40 ▪ #: [2.9] Vorlauftemperatur geregelt. ▪ Code: [C-07] Anzahl der Wassertemperaturzonen: 0 (Einzelne Zone): Hauptzone ▪ #: [4.4] ▪ Code: [7-02] ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 41 Ventilsatz-Option EKVKHPC an jedem Wärmepumpen-Konvektor. Konfiguration Einstellung Wert Temperaturregelung des Geräts: 1 (Externer Raumthermostat): Der Betrieb des Geräts wird vom externen ▪ #: [2.9] Thermostat geregelt. ▪ Code: [C-07] ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 42 über die Steuerung der Wärmepumpen-Konvektoren eingestellt. Für den Wärmepumpen-Konvektor gibt es verschiedene mögliche Steuerungen und Konfigurationen. Weitere Informationen finden Sie unter: Installationsanleitung des Wärmepumpen-Konvektors Installationsanleitung der Wärmepumpen-Konvektor-Optionen Ergänzungshandbuch für optionale Ausstattung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 43: Mehrere Räume - Zwei Vorlauftemperaturzonen
Beim Heizen: 35°C ▪ Beim Kühlen : 20°C (nur Erfrischung, kein wirkliches Kühlen zulässig) Schlafzimmer (Zusatz-Zone) Wärmepumpen-Konvektoren: ▪ Beim Heizen: 45°C ▪ Beim Kühlen: 12°C ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 44 Drei Bizone-Bausatz-Systemvariationen sind möglich: System ohne Hydraulikseparator: System mit Hydraulikseparator für Hauptzone: System mit Hydraulikseparator für beide Zonen: Bei diesem System ist eine Direktpumpe für die Zusatzzone erforderlich. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 45 Betrieb zu gewährleisten, sorgen Sie für einen minimalen Wasserdurchfluss wie in der Tabelle "Prüfen der Wassermenge und der Durchflussmenge" in "8.5 Vorbereiten der Wasserleitungen" [ 103] beschrieben. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 46 An der in das Innengerät integrierten Bedieneinheit wird der Betriebsmodus für den Raum festgelegt. Beachten Sie, dass der Betriebsmodus an jeder Fernbedienung der Wärmepumpen-Konvektoren so eingestellt sein muss, dass er mit dem Innengerät übereinstimmt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 47 Kühlens zur Vermeidung von Kondensationsbildung auf dem Boden ausgeschaltet werden muss, stellen Sie dies entsprechend ein. Unter "Bizone-Bausatz" [ 237] finden Sie weitere Informationen zur Konfiguration des Bizone-Bausatzes. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 48: Einstellen Einer Zusätzlichen Wärmequelle Für Die Raumheizung
Außentemperatur reguliert. ▪ Bei Heizbetrieb durch den zusätzlichen Boiler heizt dieser so lange, bis die über die Steuerung des zusätzlichen Boilers eingestellte Soll-Wassertemperatur erreicht ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 49 Stellen Sie sicher, dass der zusätzliche Boiler und dessen Integration in das System der gültigen Gesetzgebung entspricht. ▪ Daikin ist NICHT verantwortlich für die unsachgemäße oder unsichere Nutzung des zusätzlichen Kesselsystems. ▪ Stellen Sie sicher, dass das Rücklaufwasser zur Wärmepumpe 55°C NICHT überschreitet.
Seite 50: Umschaltung Zu Externer Wärmequelle Durch Einen Hilfskontakt
H Raumthermostat für Heizen-Anforderung (optional) K1A Zusatz-Relais zur Aktivierung des Innengeräts (bauseitig zu liefern) K2A Zusatz-Relais zur Kessel-Aktivierung (bauseitig zu liefern) Indoor Innengerät Auto Automatisch Boiler Kessel ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 51: Einstellen Des Brauchwasserspeichers
Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen) beträgt pro Tag: ▪ 3 x Dusche ▪ 1 x Bad ▪ 3 x Spülen Dann Brauchwasserverbrauch = (3×100 l)+(1×150 l)+(3×10 l)=480 l ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 52 Raum heizen müssen, empfehlen Heizen Brauchwasserspeichers bei Nacht, wenn die Raumheizungsanforderung geringer ist, oder zu den Zeiten, in denen die Bewohner nicht anwesend sind. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 53: Einstellung Und Konfiguration - Brauchwasserspeicher
Weitere Informationen dazu finden Sie unter "10 Konfiguration" [ 141]. ▪ Sie können ein Programm zur Steuerung der Brauchwasser-Pumpe über die Benutzerschnittstelle programmieren. Weitere Informationen finden Sie im Benutzer-Referenzhandbuch. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 54: Brauchwasser-Pumpe Für Desinfektion
Erzeugte Wärme Verbrauchte Energie ▪ Sie können die Energiedaten auslesen: Für Raumheizung Für Raumkühlung Für Brauchwasserbereitung ▪ Sie können die Energiedaten auslesen: Pro Monat Pro Jahr ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 55: Erzeugte Wärme
Wattmetern die Anzahl der Impulse/kWh für jedes Wattmeter über die Benutzerschnittstelle ein. INFORMATION Stellen Sie bei der Messung des Stromverbrauchs sicher, dass die GESAMTE Leistungsaufnahme des Systems von den Wattmetern erfasst wird. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 56: Normaltarif-Netzanschluss
Wattmeter (L c Sicherung (L c Sicherung (L d Außengerät (L d Außengerät (L e Innengerät (L e Innengerät (L f Reserveheizung (L f Reserveheizung (L ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 57: Wärmepumpentarif-Netzanschluss
Einphasiges Außengerät mit einer dreiphasigen Reserveheizung: 58 0 58 0 1 5 0 1 5 0 45 08 96 .0 05 X5M/5+6 X5M/3+4 X5M/9+10 A Außengerät ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 58: Einstellen Der Stromverbrauchskontrolle
[2‑0E] entsprechend der maximal zulässigen Stromstärke über der Wärmepumpe ändern. Beachten Sie, dass die bauseitige Einstellung [2‑0E] alle Einstellungen zur Stromverbrauchskontrolle außer Kraft setzt. Durch die Leistungsbegrenzung der Wärmepumpe reduziert sich die Leistung. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 59: Permanente Leistungsbegrenzung
6.6.2 Leistungsbegrenzung aktiviert durch Digitaleingänge Eine Leistungsbegrenzung ist auch nützlich in Kombination mit einem Energiemanagementsystem. Die Leistung oder der Strom des gesamten Daikin-Systems wird dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen). Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle durch Einschränkung der folgenden Werte eingestellt: ▪...
Seite 60 Legen Sie die gewünschte Leistungsbegrenzungsstufe für jeden Digitaleingang fest. INFORMATION Falls mehr als 1 Digitaleingang geschlossen ist (gleichzeitig), ist die Priorität der Digitaleingänge festgelegt: DI4 Priorität >…>DI1. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 61: Verfahren Zur Leistungsbegrenzung
Verwenden Sie die BBR16-Leistungsbegrenzung, wenn Sie die BBR16-Vorschriften einhalten müssen (schwedische Energievorschriften). können BBR16-Leistungsbegrenzung anderen Stromverbrauchskontrollen kombinieren. In diesem Fall verwendet das Gerät die strengste Kontrolle. BBR16 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 62: Einstellen Eines Externen Temperaturfühlers
Einrichtung: Hinweise zur Installation finden Sie in der Installationsanleitung des dezentralen Außentemperaturfühlers und im Ergänzungshandbuch für optionale Ausstattungen. ▪ Konfiguration: Wählen Sie den Außentemperaturfühler aus [9.B]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 63 Steuerungskurven und von der Logik zur automatischen Umschaltung zwischen Heizen/Kühlen verwendet. Um das Außengerät zu schützen, wird der interne Fühler des Außengeräts immer verwendet. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 64: Installation Der Einheit
Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Verwenden Sie KEINE Kältemittelleitungen wieder, die mit einem andere Kältemittel verwendet wurden. Tauschen Sie die Kältemittelleitungen aus oder reinigen Sie sie sorgfältig. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 65: Anforderungen An Den Installationsort Des Außengeräts
Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der Luftauslass Wind ausgesetzt ist. Es wird empfohlen, das Außengerät so zu installieren, dass der Lufteinlass zur Wand zeigt und NICHT direkt Wind ausgesetzt ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 66 Installieren Sie eine Windschutzwand, wenn das Außengerät direktem Wind vom Meer ausgesetzt ist. ▪ Höhe der Windschutzwand ≥1,5×Höhe des Außengeräts ▪ Berücksichtigen Sie die Anforderungen zum Betriebsraum, wenn Sie die Windschutzwand installieren. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 67: Zusätzliche Anforderungen An Den Installationsort Des Außengeräts In Kalten Klimazonen
3 Bringen Sie die Schrauben wieder am Gerät an. 4× a Ansaugluftgitter Schützen Sie das Außengerät gegen direkten Schneefall und achten Sie darauf, dass das Außengerät NIEMALS zugeschneit ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 68: Anforderungen An Den Installationsort Des Innengeräts
Beachten Sie folgende Hinweise bezüglich der Maße: Maximale Kältemittel-Leitungslänge zwischen Innen- und 30 m Außengerät Minimale Kältemittel-Leitungslänge zwischen Innen- und 3 m Außengerät Maximale Höhendifferenz zwischen Innen- und Außengerät: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 69: Sonderanforderungen Für R32-Geräte
7.1.4 Sonderanforderungen für R32-Geräte Zusätzlich zu den Vorgaben für die Abstände: Der Raum, in dem Sie das Innengerät aufstellen, muss auch Bedingungen entsprechen, unter "7.1.5 Installationsmuster" [ 70] beschrieben sind. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 70: Installationsmuster
Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein. WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. HINWEIS ▪...
Seite 71 EINZELNEN Leck kommt. Beispiel: Wenn zwei Innengeräte im Raum installiert sind, jedes mit einem eigenen Außengerät, müssen Kältemittelfüllung größten Innen-Außen-Kombination berücksichtigen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 72 ▪ Die Öffnung muss ≥50% von A sein (minimaler Bereich für die untere Öffnung). nv-min ▪ Die Öffnung muss sich ≥1,5 m vom Boden befinden. (≥A nv-min ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 73 (minimaler Bereich für die nv-min untere Öffnung wie in der Tabelle unten angegeben). ▪ Die Öffnung muss sich ≥1,5 m vom Boden des unbewohnten Raums befinden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 74: Öffnen Und Schließen Der Geräte
Beim Anschließen der elektrischen Leitungen ▪ Bei der Instandhaltung und Wartung des Geräts GEFAHR: STROMSCHLAGGEFAHR Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsblende abgenommen ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 75: So Öffnen Sie Das Außengerät
7.2.4 So öffnen Sie das Innengerät Übersicht a Obere Platte b Bedieneinheit-Blende c Schaltkastenabdeckung d Frontblende e Hochspannungsschaltkasten-Abdeckung Öffnen 1 Nehmen Sie die obere Platte ab. 5× ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 76 "7.2.5 So öffnen Sie den Schaltkasten des Innengeräts" [ 77] ▪ "7.4.4 So schließen Sie den Ablaufschlauch an den Ablauf an" [ 87] ▪ ▪ Wenn Sie Zugang zum Hochspannungsschaltkasten benötigen 2× ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 77: So Öffnen Sie Den Schaltkasten Des Innengeräts
2 Schaltkasten zur Vorderseite hin neigen und aus den Angelpunkten heben. 2× 3 Schaltkasten unten im Gerät ablegen. Verwenden Sie die 2 Scharniere, die sich weiter unten am Gerät befinden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 78: So Schließen Sie Das Innengerät
Vermeiden Sie ein Kippen des Geräts. Schützen des Geräts vor Schnee und Eis durch Installation einer Schneeabdeckung und von Ablenkplatten. Siehe "7.1 Den Ort der Installation vorbereiten" [ 64]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 79: Vorsichtsmaßnahmen Bei Der Montage Des Außengeräts
Wenn Sie die U-Träger zusammen mit der Schallisolierung (EKLN08A1) installieren, gelten für die U-Träger andere Montageanweisungen. Beachten Sie die Installationsanleitung für die Schallisolierung. a Schallisolierung b Untere Teile der Schallisolierung C U-Träger ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 80 Federringe, die als Zubehör im Lieferumfang des Geräts enthalten sind. 0 mm Option 3: Auf einem Sockel mit dem optionalen EKFT008D-Bausatz Der optionale EKFT008D-Bausatz wird in Gegenden mit starkem Schneefall empfohlen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 81 Option 4: Auf Halterungen an der Wand mit dem optionalen EKFT008D-Bausatz Der optionale EKFT008D-Bausatz wird in Gegenden mit starkem Schneefall empfohlen. 4× (mm) a Maximale Schneefallhöhe b Options-Kit EKFT008D c Anti-Vibrations-Gummipuffer (bauseitig zu liefern) ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 82: So Installieren Sie Das Außengerät
HINWEIS Richten Sie das Gerät richtig aus. Stellen Sie sicher, dass die Rückseite des Geräts NICHT hervorsteht. 3 Entfernen Sie den Schutzkarton und die Anleitung. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 83: So Sorgen Sie Für Einen Ablauf
Installationsanleitung der Ablaufwanne zu entnehmen. Kurz gesagt muss die Ablaufwanne eben (mit einer Toleranz von 1° an allen Seiten) und wie folgt installiert werden: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 84 Nicht beheizter Ablaufschlauch. Wenn Sie den Heizer für die Ablaufwanne ohne Ablaufschlauch oder mit einem nicht beheizten Ablaufschlauch verwenden, entfernen Sie die Isolierung des Abflusslochs (Element c in der Abbildung). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 85: So Vermeiden Sie Ein Kippen Des Außengeräts
3 Platzieren Sie ein Gummituch (bauseitig zu liefern) zwischen den Kabeln und dem Außengerät, um eine Beschädigung des Lacks durch die Kabel zu vermeiden. 4 Bringen Sie die Kabelenden an. 5 Ziehen Sie die Kabel fest. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 86: Montieren Des Innengeräts
3 Schieben Sie das Innengerät an den vorgesehenen Aufstellungsort. 4 Passen Sie die Höhe der Stellfüße an, um Unebenheiten im Boden auszugleichen. Die maximal zulässige Abweichung beträgt 1°. ≤1° ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 87: So Schließen Sie Den Ablaufschlauch An Den Ablauf An
4 Bringen Sie die seitliche Blende wieder an. Stellen Sie sicher, dass das Wasser durch den Ablaufschlauch fließen kann. Die Verwendung eines Zwischenbehälters zum Sammeln des Wassers wird empfohlen. Option 1: Durch die linke seitliche Blende 3× ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 88 Installation der Einheit Option 2: Durch die rechte seitliche Blende 3× ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 89: Rohrinstallation
69] für zusätzliche Anforderungen. ▪ Rohrleitungslänge: Siehe "7.1.3 Anforderungen an den Installationsort des Innengeräts" [ 68]. ▪ Rohrmaterial: Es sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 90: Kältemittelleitungen Isolieren
8.2.1 Kältemitteilleitungen anschließen Vor Anschließen der Kältemitteilleitungen Außen- und Inneneinheit müssen montiert sein. Typischer Ablauf Anschließen der Kältemittelleitungen beinhaltet: ▪ Kältemittelleitung an die Außeneinheit anschließen ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 91: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Tabelle beschrieben ist, damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre gelangen können. ▪ Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht vorgegangen werden (siehe Abbildung unten). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 92: Richtlinien Zum Anschließen Von Kältemittelleitungen
8.2.4 Leitfaden für Biegen von Rohren Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 93: Das Rohrende Aufbördeln
Oxidationsschicht auf der Innenseite der Rohrleitung zu verhindern. Diese Schicht beeinträchtigt die Funktionsweise der Ventile und Kompressoren im Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb der Installation. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 94: Absperrventil Und Service-Stutzen Benutzen
Lösen oder Festziehen der Überwurfmutter einen Drehmomentschlüssel nehmen. Den Schraubenschlüssel NICHT auf die Ventilschaft-Kappe legen. Dadurch könnte eine Kältemittel-Leckage verursacht werden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 95 Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein Einfüllschlauch mit Ventil-Zungenspatel benutzt werden. ▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen und prüfen, ob Kältemittel austritt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 96: So Schließen Sie Kältemittelrohre An Die Außeneinheit An
1 Schließen Sie das Flüssigkeits-Absperrventil des Außengeräts an den Anschluss für flüssiges Kältemittel des Innengeräts an. a Anschluss für flüssiges Kältemittel b Anschluss für gasförmiges Kältemittel ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 97: Kältemittelleitungen Überprüfen
–⁠ 1 00,7 kPa (−⁠ 1 ,007 bar) (5 Torr absolut) absaugen kann. Achten Sie darauf, dass das Pumpenöl nicht in umgekehrter Richtung in das System fließt, wenn die Pumpe gerade nicht läuft. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 98: So Führen Sie Eine Leckprüfung Durch
3 Lassen Sie das Stickstoffgas vollständig ab. 8.3.4 So führen Sie die Vakuumtrocknung durch Schließen Sie die Vakuumpumpe und das Manometer wie folgt an: g h i a Druckmesser b Mehrzweckmanometer ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 99: Kältemittelleitungen Isolieren
Verwenden Sie Polyethylenschaum, der auf der Flüssigkeitsleitungsseite bis zu einer Temperatur von 70°C und auf der Gasleitungsseite bis zu 120°C hitzebeständig ist. ▪ Je nach Installationsumgebung die Isolierung der Kältemittelleitungen gegebenenfalls verstärken. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 100: Kältemittel Einfüllen
1 Feststellen, ob und wie viel Kältemittel zusätzlich hinzugefügt werden muss. 2 Falls notwendig, zusätzliches Kältemittel hinzufügen. 3 Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren der Außeneinheit befestigen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 101: Sicherheitsvorkehrungen Beim Einfüllen Von Kältemittel
Sie KEIN zusätzliches Kältemittel ein. >10 m R=(Gesamtlänge (m) der Flüssigkeitsleitung– 10 m)×0,020 R=Zusätzliche Füllmenge (kg) (gerundet in Einheiten von 0,01 kg) INFORMATION Die Rohrleitungslänge ist die unidirektionale Länge der Flüssigkeitsleitung. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 102: Die Menge Für Eine Komplette Neubefüllung Bestimmen
Zusätzliche eingefüllte Kältemittelmenge d Menge der gesamten Kältemittelfüllung e Menge der Treibhausgase der Kältemittel-Gesamtfüllmenge, angegeben als Tonnen CO -Äquivalent. f GWP = Global Warming Potential (Erderwärmungspotenzial) ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 103: Vorbereiten Der Wasserleitungen
Anschließen der Leitungen – Werkzeuge. Verwenden Sie nur geeignete Werkzeuge zur Handhabung von Messing, da es sich hierbei um ein relativ weiches Material handelt. Andernfalls werden die Rohre beschädigt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 104 Wasserdruck beträgt 3 bar (=0,3 MPa). Bringen Sie im Wasserkreislauf geeignete Sicherheitsvorrichtungen an, um zu gewährleisten, dass der maximale Druck NICHT überschritten wird. Der minimale Wasserdruck für den Betrieb liegt bei 1 bar (=0,1 MPa). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 105 Das Innengerät ist mit zwei automatischen Entlüftungsvorrichtung ausgestattet. Überprüfen Sie, dass die Entlüftungsvorrichtungen NICHT zu fest angezogen ist. Es muss möglich sein, dass aus dem Wasserkreislauf automatisch Luft abgegeben werden kann. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 106: Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes
Das Innengerät verfügt über ein Ausdehnungsgefäß mit 10 Liter Volumen und einem werkseitig eingestellten Vordruck von 1 Bar. So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 107 M1...3 Einzelnes motorisiertes Ventil zur Regelung des Kreislaufs FHL1...3 (bauseitig) Maximale Wassermenge Bestimmen Sie für den berechneten Vordruck die entsprechende maximale Wassermenge mithilfe der folgenden Grafik. a Vordruck (Bar) ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 108 Falls die minimale Durchflussmenge nicht erreicht werden kann, wird der Flussfehler 7H ausgegeben (kein Heizen oder Betrieb). Siehe empfohlenes Verfahren wie unter "11.4 Checkliste während der Inbetriebnahme" [ 247] beschrieben. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 109: Ändern Des Vordrucks Des Ausdehnungsgefäßes
Die entsprechende maximale Wassermenge bei 0,3 bar beträgt 290 l. (Siehe das Diagramm unter "Maximale Wassermenge" [ 107]). ▪ Da 250 l weniger als 290 l ist, ist das Ausdehnungsgefäß für die Anlage angemessen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 110: Anschließen Der Wasserleitungen
Innengerät an. a WASSERAUSLASS für Raumheizung/Kühlen (Schraubverbindung, 1") b WASSEREINLASS für Raumheizung/Kühlen (Schraubverbindung, 1") c BRAUCHWASSERAUSLASS (Schraubverbindung, 3/4") d WASSEREINLASS für Kalt-Brauchwasser (Kaltwasserzulauf) (Schraubverbindung, 3/4") ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 111 Druckentlastungsventils abhängig. Wenn dieses Ventil NICHT ordnungsgemäß funktioniert, führt der Überdruck zu einer Deformation des Speichers möglicherweise einem Wasseraustritt. ordnungsgemäßen Betrieb zu gewährleisten, ist eine regelmäßige Wartung durchzuführen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 112: So Schließen Sie Die Rückführungsleitung An
Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Dichtungsmaterials kein Kondenswasser bildet. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 113: Elektroinstallation
Die Wasserleitung ist angeschlossen Typischer Ablauf Der Anschluss der elektrischen Leitungen erfolgt in der Regel in diesen Phasen: ▪ "9.2 Anschlüsse am Außengerät" [ 117] ▪ "9.3 Anschlüsse am Innengerät" [ 119] ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 114: Vorsichtshinweise Zum Anschließen Der Elektrischen Leitungen
Schieben Sie KEINE überflüssigen Kabellängen in das Gerät. HINWEIS Der Abstand zwischen den Hoch- und Niederspannungskabeln sollte mindestens 50 mm betragen. 9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen Beachten Sie Folgendes: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 115 Anzugsdrehmoment (N•m) M4 (X1M) 1,2~1,5 M4 (Erde) Innengerät: Posten Anzugsdrehmoment (N•m) 2,45 ±10% 0,88 ±10% 0,88 ±10% 2,45 ±10% X10M 0,88 ±10% M4 (Erde) 1,47 ±10% ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 116: Technische Daten Von Elektrischen Leitungen
Innengerät auf "Zwangs-AUS" schaltet. Dadurch stellt der Verdichter des Außengeräts seinen Betrieb ein. Die Verkabelung des Geräts variiert abhängig davon, ob die Stromversorgung unterbrochen ist oder NICHT. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 117: Übersicht Über Die Elektrischen Anschlüsse Mit Ausnahme Der Externen Aktoren
Posten Beschreibung Stromversorgungskabel Siehe "9.2.1 Anschluss der elektrischen Leitungen an Außengerät" [ 117]. Verbindungskabel 9.2.1 Anschluss der elektrischen Leitungen an das Außengerät 1 Entfernen Sie die Schaltkastenabdeckung. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 118 4 Schließen Sie die Verbindungskabel und Stromversorgungskabel wie folgt an. Gewährleisten Sie mit der Drahtklemme die Zugentlastung. 1N~ 50 Hz 220-240 V a Verbindungskabel b Stromversorgungskabel c Sicherung d Fehlerstrom-Schutzschalter ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 119: Anschlüsse Am Innengerät
Brauchwasserpumpe an" [ 130]. Alarmausgang Siehe "9.3.6 So schließen Sie den Alarmausgang an" [ 130]. Raumkühlungs-/- Siehe "9.3.7 So schließen Sie den Ausgang EIN/AUS heizbetriebsteuerung für Heizen/Kühlen an" [ 131]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 120 Kabel: 0,75 mm² Maximaler Betriebsstrom: 100 mA Für die Hauptzone: ▪ [2.9] Steuerung ▪ [2.A] Externer Thermostattyp Für die Zusatzzone: ▪ [3.A] Externer Thermostattyp ▪ [3.9] (schreibgeschützt) Steuerung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 121 Siehe: ▪ Installationsanleitung des WLAN-Moduls ▪ Ergänzungshandbuch für optionale Ausstattung ▪ Referenzhandbuch für den Monteur Verwenden Sie das mit dem WLAN-Modul gelieferte Kabel. [D] Drahtlos-Gateway ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 122: So Schließen Sie Die Hauptstromversorgung An
1 Öffnen Sie die folgenden Teile (siehe "7.2.4 So öffnen Sie das Innengerät" [ 75]): 1 Obere Platte 2 Bedieneinheit-Blende 3 Obere Schaltkastenabdeckung 2 Schließen Sie die Hauptstromversorgung an. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 123: Bei Normaltarif-Netzanschluss
Wärmepumpentarif-Netzanschlusskontakt: 16 V DC-Erkennung (Spannungsversorgung durch Platine). Der spannungsfreie Kontakt sollte die minimale anwendbare Last von 15 V DC, 10 mA gewährleisten. [9.8] Wärmepumpentarif Schließen Sie X11Y an X11YB an. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 124: So Schließen Sie Die Stromversorgung Der Reserveheizung An
9.3.2 So schließen Sie die Stromversorgung der Reserveheizung an Reserveheizungstyp Stromversorgung Kabel 1N~ 230 V 2+GND 1N~ 230 V (6V3) 2+GND 3~ 230 V (6T1) 3+GND 3N~ 400 V 4+GND ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 125 Norm für die Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Niederspannungssystemen angeschlossenen Anlagen mit Eingangsströmen von >16 A und ≤75 A pro Phase). Schließen Sie die Stromversorgung der Reserveheizung wie folgt an: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 126: Anschlüsse An Die Stromversorgung Der Reserveheizung
Anschlüsse an die Stromversorgung der (Stromversorgung) Reserveheizung *3V (1N~ 230 V) SWB2 Q1DI 1N~, 50 Hz 230 V AC *6V (6V3: 1N~ 230 V) Q1DI 1N~, 50 Hz 230 V AC ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 127: So Schließen Sie Das Absperrventil An
Verwendungsbeispiel Absperrventil. Bei einer VLT-Zone und einer Kombination aus Fußbodenheizung und Wärmepumpen-Konvektoren installieren Sie ein Absperrventil vor der Fußbodenheizung, um eine Kondensation auf dem Boden während des Kühlbetriebs zu verhindern. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 128 Die Verkabelung ist bei einem NC-Ventil (Schließer) und einem NO-Ventil (Öffner) unterschiedlich. 21 28 21 29 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 129: So Schließen Sie Die Stromzähler An
2 Schließen Sie das Stromzählerkabel wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. 3 4 5 6 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 130: So Schließen Sie Die Brauchwasserpumpe An
3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. 9.3.6 So schließen Sie den Alarmausgang an Kabel: (2+1)×0,75 mm² Maximale Last: 0,3 A, 250 V AC [9.D] Alarmausgang ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 131: So Schließen Sie Den Ausgang Ein/Aus Für Heizen/Kühlen An
3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. 9.3.7 So schließen Sie den Ausgang EIN/AUS für Heizen/Kühlen an INFORMATION Das Kühlen ist nur im Fall von umkehrbaren Modellen zutreffend. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 132 EKRP1HBAA muss installiert sein. a EKRP1HBAA muss installiert sein. b Vorabverkabelung zwischen X2M/7+9 und Q1L (= Thermoschutz-Reserveheizung). NICHT ändern. 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 133: So Schließen Sie Den Umschalter Zur Externen Wärmequelle An
2 Schließen Sie das Kabel des Umschalters zur externen Wärmequelle wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. a EKRP1HBAA muss installiert sein. 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 134: So Schließen Sie Die Stromverbrauch-Digitaleingänge An
Abbildung unten dargestellt an die entsprechenden Klemmen an. X801M 1 2 3 4 5 a EKRP1AHTA muss installiert sein. 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 135: So Schließen Sie Das Sicherheitsthermostat An (Öffner)
Abbildung unten dargestellt an die entsprechenden Klemmen an. Hinweis: Die Drahtbrücke (werkseitig montiert) muss von den jeweiligen Klemmen entfernt werden. 13 14 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 136: So Stellen Sie Die Verbindung Zu Einem Smart Grid Her
Entfällt ([9.A.2] Stromzähler 2 ≠ Keine) Nicht verwendet Zutreffend ([9.A.2] Stromzähler 2=Keine) Im Fall von Smart Grid-Niederspannungskontakten Kabel (Smart Grid-Impulszähler): 0,5 mm² Kabel (Smart Grid-Niederspannungskontakte): 0,5 mm² ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 137 X5M.4 X5M.3 X5M.10 S10S X5M.9 X5M.6 S11S X5M.5 3 4 5 6 9 10 1314 3 Fixieren Sie die Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 138: Im Fall Von Smart Grid-Hochspannungskontakten
Kabel zwischen den Relais und X5M (AWG22 ORG) e Kabel zwischen den Relais und X10M (AWG18 ROT) 1 2 3 4 X10M 5 6 9 10 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 139 X5M.3 1314 3 Schließen Sie die Hochspannungskabel wie folgt an: X10M.1 X10M.2 X10M.3 X10M.4 Smart Grid-Hochspannungskontakt 1 Smart Grid-Hochspannungskontakt 2 X10M 1 2 3 4 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 140: So Schließen Sie Die Wlan-Karte An (Als Zubehör Geliefert)
Um das Eindringen von Wasser in den Schaltkasten zu verhindern, versiegeln Sie die Durchführung für das Niederspannungskabel mit Dichtband (als Zubehör mitgeliefert). Ohne Niederspannungskabel Mit Niederspannungskabeln ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 141: Konfiguration
NICHT erwartungsgemäß. Die Konfiguration beeinflusst folgende Punkte: ▪ Die Berechnungen der Software ▪ Die Anzeige und die Bedienmöglichkeiten an der Benutzerschnittstelle Sie können das System über die Bedieneinheit konfigurieren. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 142: So Rufen Sie Die Am Häufigsten Verwendeten Befehle Auf
"10.8 Menüstruktur: Übersicht über die Monteureinstellungen" [ 243] 10.1.1 So rufen Sie die am häufigsten verwendeten Befehle auf So ändern Sie die Zugriffserlaubnisstufe Sie können die Zugriffserlaubnisstufe wie folgt ändern: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 143: Der Erweiterter
Wenn Sie aus irgendeinem Grund eine Einstellung über die Überblickeinstellungen ändern müssen, können Sie die Überblickeinstellungen wie folgt aufrufen: 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [ 142]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 144: So Schließen Sie Das Pc-Kabel An Den Schaltkasten An
1 Schließen Sie den USB-Stecker des Kabels an den Computer an. 2 Schließen Sie den Kabelstecker an X10A auf A1P des Schaltkastens des Innengeräts an. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 145: Konfigurationsassistent
Zeit/Datum [7.2] Stunden — Minuten Jahr Monat System Innengerätetyp (schreibgeschützt) "10.6.9 Monteureinstellungen" [ 214 Reserveheizungstyp [9.3.1] Brauchwasser [9.2.1] Notbetrieb [9.5.1] Anzahl der Zonen [4.4] "10.6.5 Raumheizung/- kühlung" [ 189] ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 146: Mögliche Bildschirme
Zeitprogramm [3.1] Speicher Betriebsart Heizen [5.6] "10.6.6 Speicher" [ 199] Komfort-Sollwert [5.2] Eco-Sollwert [5.3] Warmhalte-Sollwert [5.4] 10.3 Mögliche Bildschirme 10.3.1 Mögliche Bildschirme: Überblick Dies sind die gängigsten Bildschirme: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 147: Startbildschirm
Symbole, die für Ihre Konfiguration gelten, sind auf dem Startbildschirm sichtbar. 26 Feb 2019 22:19 Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Hauptmenüs. Gehen Sie zum Hauptmenübildschirm. Aktivieren/deaktivieren Sie Brotkrumen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 148 Außen / geräuscharmer Betrieb Gemessene Außentemperatur Geräuscharmer Betrieb aktiv Außengerät Innengerät/Brauchwasserspeicher Innengerät für Aufstellung auf dem Boden mit integriertem Speicher Wandmontiertes Innengerät Wandmontiertes Innengerät mit separatem Speicher Wasserdruck ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 149 "14.4.1 So zeigen Sie den Hilfetext im Fall eines Fehlers an" [ 272]. Wenn der entsprechende Betrieb (z. B. die Raumheizung) nicht aktiv ist, ist der Kreis ausgegraut. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 150: Hauptmenübildschirm
Legen Sie die Brauchwasserspeicher- Speicher Temperatur fest. Bietet Zugriff auf die Benutzereinstellungen, wie den Urlaubsmodus und den Benutzereinstellunge geräuscharmen Betrieb. Zeigt Daten und Informationen zum Information Innengerät an. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 151: Menübildschirm
Sollwert benötigen. Beispiele [1] Raumtemperatur-Bildschirm [2] Hauptzone-Bildschirm °C °C – – Raum Hauptzone [3] Zusatzzone-Bildschirm [5] Speichertemperatur-Bildschirm °C °C – – Speicher Zusatzzone ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 152: Detaillierter Bildschirm Mit Werten
Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Einstellungen. Ändern Sie den Wert. Gehen Sie zur nächsten Einstellung. Bestätigen Sie die Änderungen und fahren Sie fort. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 153: Voreinstellwerte Und Programme
Voreinstellwerte verwenden: Leise/Leiser/Am leisesten. 10.4.2 Verwenden und programmieren von Programmen Über Programme Abhängig von Ihrem Systemlayout und der vom Monteur vorgenommenen Konfiguration sind Programme für verschiedene Regelungen verfügbar. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 154 Wählen Sie ein anderes Programm aus. Siehe "So wählen Sie, welches Programm Sie aktuell verwenden möchten" [ 154]. Programmieren Sie ein eigenes Programm. Siehe "10.4.3 Programmbildschirm: Beispiel" [ 157]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 155 System die ▪ Aus: Wenn das System die Zusatzzone NICHT Zusatzzone im Heizmodus aufheizen darf. aufheizen darf. ▪ Ein: Wenn das System die Zusatzzone aufheizen darf. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 156 Speichertemperatur noch nicht erreicht wurde. Hinweis: Im Modus Programm + Warmhalten berücksichtigt das System auch den benutzerdefinierten Voreinstellwert [5.4] Warmhalte-Sollwert. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 157: Programmbildschirm: Beispiel
2 (optional) Löschen Sie den Inhalt des Programms für die gesamte Woche oder den Inhalt eines ausgewählten Tagesprogramms. 3 Programmieren Sie das Programm für Montag. 4 Kopieren Sie das Programm für die anderen Wochentage. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 158 2 Wählen Sie Löschen. Löschen Bearbeiten Kopieren 3 Wählen Sie zur Bestätigung OK. So programmieren Sie das Programm für Montag 1 Wählen Sie Montag. Benutzerdef. 1 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 159 1 Wählen Sie Montag. Benutzerdef. 1 2 Wählen Sie Kopieren. Löschen Bearbeiten Kopieren Ergebnis: Neben dem kopierten Tag wird "C" angezeigt. 3 Wählen Sie Dienstag. Benutzerdef. 1 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 160 --:-- 4 Bestätigen Sie die Änderungen. 5 Wählen Sie Samstag. 6 Wählen Sie Kopieren. 7 Wählen Sie Sonntag. 8 Wählen Sie Einfügen. Ergebnis: Benutzerdef. 1 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 161: Nutzungsbeispiel: Sie Arbeiten In Einem 3-Schicht-System
[7.6]=5,3 Strom: 12 Eurocent/kWh [7.5.1]=12 Gastarif einstellen 1 Gehen Sie zu [7.6]: Benutzereinstellungen > Gaspreis. 2 Wählen Sie den richtigen Gaspreis. 3 Bestätigen Sie die Änderungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 162 "Gastarif einstellen" [ 161]. Ermittlung des Strompreises im Fall einer Prämie je kWh erneuerbarer Energie Berechnen Sie den Wert für den Strompreis mit der folgenden Formel: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 163: Witterungsgeführte Kurve
Witterungsgeführte Kurve Um die Temperaturunterschiede kompensieren zu können, ist das Gerät auf die witterungsgeführte Kurve angewiesen. Diese Kurve definiert, wie hoch die Speicher- oder Vorlaufwassertemperatur verschiedenen ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 164: 2-Punkte-Kurve
"10.5.4 Verwenden der witterungsgeführten Kurven" [ 166]. 10.5.2 2-Punkte-Kurve Definieren Sie die witterungsgeführte Kurve mit diesen beiden Sollwerten: ▪ Sollwert (X1, Y2) ▪ Sollwert (X2, Y1) Beispiel ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 165: Steilheit-Korrektur-Kurve
Sie die Korrektur, um die Vorlauftemperatur für alle Umgebungstemperaturen gleichermaßen zu erhöhen. Beispiele Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist: Witterungsgeführte Kurve, wenn die Korrektur ausgewählt ist: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 166: Verwenden Der Witterungsgeführten Kurven
Wenn die Korrektur ausgewählt ist: Legen Sie die Korrektur fest. Überprüfen Sie die Änderungen und kehren Sie zum Untermenü zurück. 10.5.4 Verwenden der witterungsgeführten Kurven Konfigurieren Sie die witterungsgeführten Kurven wie folgt: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 167 Zusatzzone – Heizung [3.5] Zusatzzone > Witterungsgeführte Heizkurve Zusatzzone – Kühlen [3.6] Zusatzzone > Witterungsgeführte Kühlkurve Speicher Beschränkung: Nur für Monteure verfügbar. [5.C] Speicher > Witterungsgeführte Kurve ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 168: So Stimmen Sie Die Witterungsgeführte Kurve Fein Ab: Steilheit-Korrektur-Kurve
↓ ↓ Siehe "10.5.2 2-Punkte-Kurve" [ 164]. 10.6 Menü "Einstellungen" Sie können zusätzliche Einstellungen über den Hauptmenübildschirm und seine Untermenüs vornehmen. Hier werden die wichtigsten Einstellungen vorgestellt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 169: Fehler
Ja: Die Raumtemperatur wird über ein Programm gesteuert und kann durch den Benutzer geändert werden. Heizprogramm Gültig für alle Modelle. Definieren Heizprogramm Raumtemperatur unter [1.2] Heizprogramm. Siehe "10.4.3 Programmbildschirm: Beispiel" [ 157]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 170: Raumthermostat Und [C.2] Heizen
Gerät automatisch die Frostschutz-Funktion über die Reserveheizung. Wenn die Reserveheizung während eines U4-Fehlers nicht für den Raumfrostschutz zulässig ist, MUSS die Raum-Frostschutz-Einstellung deaktiviert werden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 171 Raum wieder aufzuheizen, und 4°C der Vorlauftemperatur-Sollwert wird gesenkt. Heizen/Kühlen ist EIN und der Der Frostschutz Raum wird durch die externe Raumthermostat ist normale Logik garantiert. "Thermostat-EIN" ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 172 Sie können Energie sparen, indem Sie ein Überhitzen oder Unterkühlen vermeiden. Dazu können Sie den Temperaturbereich der Raumtemperatur für den Heiz- und/ oder Kühlbetrieb begrenzen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 173 Sollwerten (Kühlen/Heizen) können Sie die maximalen/minimalen Sollwerte verändern, die verwendet werden, wenn die zusätzliche Energie im Raumheizungs-/-kühlkreislauf gepuffert wird. Code Beschreibung [1.9.1] [9-0A] Komfort-Sollwert Heizen ▪ [3-07]~[3-06]°C ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 174: Hauptzone
Im VLT-Sollwertmodus Witterungsgeführt sind die programmierten Aktionen gewünschten Verstellaktionen, entweder voreingestellt oder benutzerdefiniert. Code Beschreibung [2.1] Nicht Zeitprogramm: zutreffend ▪ 0: Nein ▪ 1: Ja ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 175 Betriebs kann der Benutzer die Wassertemperatur um maximal 10°C nach oben oder unten verstellen. Witterungsgeführte Heizkurve Legen Sie das witterungsgeführte Heizen für die Hauptzone fest (wenn [2.4]=1 oder 2): ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 176 Hinweis: Dieser Wert sollte niedriger sein als [1‑02], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Hauptzone fest (wenn [2.4]=2): ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 177 Kühlung Heizung nach Innenumgebungstemperatur. Es ist wichtig, Heizungssystem korrekt und in Einklang mit Ihrem Systemlayout vorzunehmen. Der Ziel-Delta T für die Hauptzone hängt davon ab. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 178 Beispiel Fußbodenheizung: 40–5/2=37,5°C Zum Ausgleich haben Sie folgende Möglichkeiten: ▪ Die witterungsgeführte Kurve der Soll-Temperaturen [2.5] erhöhen. ▪ Eine Vorlauftemperatur-Modulation ermöglichen und die maximale Modulation [2.C] erhöhen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 179 [9-00] Heizen Maximum: ▪ [2‑0C]=2 (Verteilertyp Hauptzone = Radiator) 37°C~65°C ▪ Andernfalls: 37°C~55°C [2.8.3] [9-03] Kühlen Minimum: ▪ 5°C~18°C [2.8.4] [9-02] Kühlen Maximum: ▪ 18°C~22°C ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 180 Wählen Sie diesen Wert bei einer Verbindung mit einer verkabelten Steuerung für mehrere Zonen (siehe "5.2.2 Mögliche Optionen für das Innengerät" 28]), verkabelten Raumthermostaten (EKRTWA) oder Funk- Raumthermostaten (EKRTR1) ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 181 Delta-T Heizen: Ein minimaler Temperaturunterschied ist für einen ordnungsgemäßen Betrieb der Heizverteilsysteme im Heizmodus erforderlich. ▪ Wenn [2-0C]=2, ist dieser fest auf 10°C eingestellt. ▪ Andernfalls: 3°C~10°C ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 182 Modulation den Sollwert der Vorlauftemperatur senken. Durch Einstellen der witterungsgeführten Kurve auf eine höhere Position kann er nicht unter den minimalen Sollwert fallen. Siehe Abbildung unten. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 183 Das Absperrventil: ▪ 0 Nein: Wird NICHT durch Änderung des Betriebsmodus für den Raum in Kühlen beeinflusst. ▪ 1 Ja: Schließt, wenn der Betriebsmodus Kühlbetrieb ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 184: Zusatzzone
174]. Code Beschreibung [3.1] Nicht Zeitprogramm: zutreffend ▪ Nein ▪ Heizen-Programm Definieren Sie ein Heiztemperturprogramm für die Zusatzzone über [3.2] Heizprogramm. Siehe "10.4.3 Programmbildschirm: Beispiel" [ 157]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 185 ▪ Konstant ▪ Witterungsgeführtes Heizen, konstantes Kühlen ▪ Witterungsgeführt Witterungsgeführte Heizkurve Legen Sie das witterungsgeführte Heizen für die Zusatzzone fest (wenn [3.4]=1 oder 2): ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 186 Hinweis: Dieser Wert sollte niedriger sein als [0‑01], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Zusatzzone fest (wenn [3.4]=2): ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 187 0: Fußbodenheizung ▪ 1: Ventilator-Konvektor ▪ 2: Heizkörper Die Einstellung des Emittertyps hat wie folgt Einfluss auf den Raumheizung- Sollwertbereich und den Ziel-Delta-T beim Heizen: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 188 Raumthermostat, wenn der Steuerungstyp der Hauptzone wie folgt ist: Externer Raumthermostat oder Raumthermostat. Externer Thermostattyp Gilt nur für die externe Raumthermostatregelung. Beachten Sie auch "10.6.3 Hauptzone" [ 174]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 189: Raumheizung/-Kühlung
2-Punkt zutreffend ▪ Steigung-Verschiebung 10.6.5 Raumheizung/-kühlung INFORMATION Das Kühlen ist nur im Fall von umkehrbaren Modellen zutreffend. Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 190: Über Die Betriebsmodi
Wenn das Gerät in Betrieb ist, leuchtet die Statusanzeige dauerhaft blau. So legen Sie den Betriebsmodus fest 1 Gehen Sie zu [4.1]: Heizen/Kühlen > Betriebsart. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 191 Außentemperatur sinkt, wechselt die Betriebsart zu Heizbetrieb und umgekehrt. Wenn die Außentemperatur zwischen der Ausschalttemperatur Heizen und der Ausschalttemperatur Kühlen liegt, bleibt die Betriebsart unverändert. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 192 Code Beschreibung Umschalteinstellungen bezogen auf die Innentemperatur. Gilt nur, wenn Automatisch ausgewählt ist und das System auf Raumthermostatregelung mit 1 Vorlauftemperatur-Zone und Schnellheizverteilern konfiguriert ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 193 Mischstation. Wenn Ihr Systemlayout 2 VLT-Zonen enthält, müssen Sie vor der VLT- Hauptzone eine Mischstation installieren. Code Beschreibung [4.4] [7‑02] ▪ 0: Einzelne Zone Nur eine Vorlauftemperaturzone: a VLT-Hauptzone ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 194 Betriebsart Pumpe Wenn der Betrieb Raumheizung/-kühlung ausgeschaltet ist, ist die Pumpe immer ausgeschaltet. Wenn der Betrieb Raumheizung/-kühlung eingeschaltet ist, haben Sie die Wahl zwischen diesen Betriebsarten: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 195 Kühlbedarf besteht. Hinweis: Abtastung steht NUR bei Regelung durch Vorlauftemperatur zur Verfügung. a Regelung der Raumheizung/-kühlung b Aus c Ein d Vorlauftemperatur e Ist f Soll g Pumpenbetrieb ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 196 Pumpenbegrenzung Mögliche Werte: siehe unten. [4.8.1] [9-0E] Beschränkung: Wird nur angezeigt, wenn der Bizone-Bausatz (EKMIKPOA oder EKMIKPHA) installiert ist. Pumpenbegrenzung Hauptzone Mögliche Werte: siehe unten. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 197: Pumpenbegrenzung Zusatzzone
7: 70% Pumpendrehzahl im Abfragebetrieb ▪ 8: 60% Pumpendrehzahl im Abfragebetrieb Die maximalen Werte hängen vom Gerätetyp ab: [9-0D]/[9-0E]=0 [9-0D]/[9-0E]=1/5 a (kPa) a (kPa) b (l/min) b (l/min) ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 198 0°C erhöht. Dieser Abgleich kann gewählt werden, wenn eine absolute oder eine witterungsgeführte Soll-Temperatur verwendet wird (siehe nachfolgende Abbildung). 0°C 0°C a Absolute Soll-Vorlauftemperatur b Witterungsgeführte Soll-Vorlauftemperatur ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 199: Speicher
Frostschutz [1.4] oder [4.C] verhindert, dass der Raum zu kalt wird. Ausführliche Informationen zum Frostschutz Raum finden Sie unter "10.6.2 Raum" [ 169]. 10.6.6 Speicher Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 200 Voreinstellwert (Speicher-Komfort). INFORMATION Bei aktiviertem Hochleistungsbetrieb besteht ein beträchtliches Risiko auf Komfort- Leistungsprobleme für Raumheizung/-kühlung. regelmäßiger Brauchwasserbereitung können wiederholte und längere Unterbrechung der Raumheizung/-kühlung auftreten. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 201 Betriebsart Heizen Es gibt 3 verschiedene Arten der Brauchwasserbereitung. Sie unterscheiden sich in der Art, wie die Soll-Speichertemperatur eingestellt wird und wie das Gerät darauf reagiert. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 202 3: Mittwoch ▪ 4: Donnerstag ▪ 5: Freitag ▪ 6: Samstag ▪ 7: Sonntag [5.7.3] [2‑02] Startzeit [5.7.4] [2‑03] Speichertemperatur-Sollwert: 60°C [5.7.5] [2‑04] Dauer: 40~60 Minuten ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 203 Aktion 3 Stunden vor dem programmierten Start der Desinfektionsfunktion zu programmieren, um den Speicher vorzuheizen. INFORMATION Die Desinfektionsfunktion wird neu gestartet, wenn die Brauchwassertemperatur während der Dauer 5°C unter die Desinfektions-Solltemperatur fällt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 204 Warmhalten-Hysteresetemperatur fällt, erwärmt sich der Speicher bis zur Warmhaltentemperatur. Code Beschreibung [5.A] [6-08] Warmhaltehysterese ▪ 2°C~20°C Sollwertmodus Code Beschreibung [5.B] Nicht Sollwertmodus: zutreffend ▪ Konstant ▪ Witterungsgeführt ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 205: Warmhalten
[0-0C]: Soll-Speichertemperatur, wenn die Außentemperatur niedrigen Umgebungstemperatur entspricht oder niedriger ist: 45°C~[6‑0E]°C ▪ [0-0B]: Soll-Speichertemperatur, wenn die Außentemperatur niedrigen Umgebungstemperatur entspricht oder höher ist: 35°C~[6‑0E]°C ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 206 AUS-Temperatur der Wärmepumpe (T −[6-01]) HP OFF HP MAX EIN-Temperatur der Wärmepumpe (T −[6-00]) HP ON HP OFF Brauchwassertemperatur Benutzerdefinierter Temperatur-Sollwert (am Raumbedienmodul festgelegt) t Zeit ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 207: Benutzereinstellungen
Standardmäßig ist die Sommerzeit aktiviert und das Uhrzeitformat ist auf 24 Stunden eingestellt. Wenn Sie diese Einstellungen ändern möchten, können Sie dies über die Menüstruktur (Benutzereinstellungen > Zeit/Datum) tun, sobald das Gerät initialisiert wurde. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 208: Über Den Ferienbetrieb
Systems verringert. Es gibt mehrere Stufen des geräuscharmen Betriebs. Der Monteur kann: ▪ Den geräuscharmen Betrieb komplett deaktivieren ▪ Eine Stufe des geräuscharmen Betriebs manuell aktivieren ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 209 Betrieb. Beispiel: Am leisesten. Ergebnis: Das Gerät läuft immer mit der ausgewählten Stufe für den geräuscharmen Betrieb. Der Benutzer kann dies nicht ändern. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 210 3 Definieren Sie die Beschränkungen (Zeit + Stufe), die nach Mittag verwendet werden sollen: ▪ [7.4.4.4] Eingeschränkte Zeit Mittag-Mitternacht Beispiel: Von 15:00 bis 19:00. ▪ [7.4.4.5] Eingeschränkter Pegel Mittag- Mitternacht Beispiel: Am leisesten ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 211 Verwenden Sie KEINE Übersichtseinstellungen. Gastarif einstellen 1 Gehen Sie zu [7.6]: Benutzereinstellungen > Gaspreis. 2 Wählen Sie den richtigen Gaspreis. 3 Bestätigen Sie die Änderungen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 212 "Gastarif einstellen" [ 211]. Ermittlung des Strompreises im Fall einer Prämie je kWh erneuerbarer Energie Berechnen Sie den Wert für den Strompreis mit der folgenden Formel: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 213: Übersicht
Inbetriebnahme [8.3] Händlerinformation [8.4] Sensoren [8.5] Aktoren [8.6] Betriebsarten [8.7] Info [8.8] Verbindungsstatus [8.9] Betriebsstunden [8.A] Zurücksetzen Händlerinformation Der Monteur kann hier seine Kontaktnummer eintragen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 214: Monteureinstellungen
Informationen zum Verbindungsstatus des Geräts, des Raumthermostats und des WLAN. [8.9] Betriebsstunden Betriebsstunden bestimmter Systemkomponenten 10.6.9 Monteureinstellungen Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 215: Integriert
Einstellung [9.2.1] ersetzt die folgenden 3 Überblickeinstellungen: • [E-05]: Kann das System Brauchwasser bereiten? • [E-06]: Ist ein Brauchwasserspeicher im System installiert? • [E-07]: Welche Art von Brauchwasserspeicher ist installiert? ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 216 Code Beschreibung [9.3.1] [E‑03] ▪ 2: 3V ▪ 3: 6V ▪ 4: 9W Spannung ▪ Für ein 3V-Modell liegt diese fest bei 230 V, 1phasig. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 217 INFORMATION Nur für Systeme mit integriertem Brauchwasserspeicher: Wenn der Sollwert der Speichertemperatur auf über 50°C eingestellt ist, empfiehlt Daikin, die zweite Stufe der Reserveheizung NICHT zu deaktivieren, weil sich dies stark auf die erforderliche Zeit zum Erwärmen des Brauchwasserspeichers auswirken würde.
Seite 218 Brauchwasserbetrieb zulässig ist, dann stellen Sie [4‑00] auf 2. Notfall Notbetrieb Wenn die Wärmepumpe nicht läuft, kann die Reserveheizung als Notfallheizung dienen. Sie übernimmt dann entweder automatisch oder durch manuellen Eingriff die Heizlast. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 219 Verdichter-Modus kann aktiviert werden, damit nur die Reserveheizung Brauchwasser und Raumheizung liefern kann. Wenn dieser Modus aktiviert ist: ▪ Der Wärmepumpenbetrieb ist NICHT möglich ▪ Kühlen ist NICHT möglich ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 220 Speicher die kälteren unteren Wasserschichten (da die Wärmetauscher- Rohrschlange nicht in Betrieb ist) mit den wärmeren oberen Schichten aufgewogen werden. Bereich: 0°C~20°C ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 221: Zusätzlicher Timer Bei [4-02]/[F-01]
Einstellung [8-04] ab. Bereich: 0~10 Stunden Hinweis: Die minimale Zeit ist 0,5 Stunden, sogar wenn der ausgewählte Wert 0 ist. [9.6.5] Nicht Mindest-Laufzeit-Timer: zutreffend NICHT ändern. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 222 Wasserrohre im Freien vor dem Einfrieren zu schützen. Code Beschreibung [9.7] [4-04] Wasserrohr-Frostschutz: ▪ 0: Kontinuierlicher Pumpenbetrieb ▪ Nicht kontinuierlicher Pumpenbetrieb ▪ 2: Aus ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 223 [D-05] Beschränkung: Nur gültig, wenn [9.8.4] NICHT auf Smart-Grid eingestellt ist. Pumpe zulassen: ▪ 0 Nein: Pumpe ist zwangsweise ausgeschaltet ▪ 1 Ja: Keine Beschränkung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 224 Smart Grid-Kontakten gesendet wurde. Betriebsart Smart-Grid: ▪ Freier Betrieb ▪ Zwangsabschaltung ▪ Empfehlung ein ▪ Erzwungen ein Beachten Sie auch die folgende Tabelle (Smart Grid-Betriebsarten). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 225: Raumpufferung Aktivieren
3 wenn [D-01] auf 1 oder 2 eingestellt ist, wird [D-00] auf 0 zurückgesetzt, da das System über keine Zusatzheizung verfügt. Setzen Sie [D-00] nur auf die in der Tabelle unten aufgeführten Werte: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 226 ▪ Schutzfunktionen (Raumfrostschutz, Speicherdesinfektion) Abtaubetrieb werden NICHT außer Kraft gesetzt (die Kapazität wird für diese Funktionen nicht beschränkt) Beachten Sie auch "Schutzfunktionen" [ 235]. Erzwungen ein: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 227 Limit 3: 0 A~50 A [9.9.7] [5-08] Limit 4: 0 A~50 A Beschränkung, wenn [9.9.1]=Kontinuierlich und [9.9.2]=kW: Code Beschreibung [9.9.8] [5-09] Limit: Gilt nur bei ständiger Aktivierung des Leistungsbegrenzungs-Modus. 0 kW~20 kW ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 228 ▪ 0: deaktiviert ▪ 1: aktiviert BBR16-Leistungsbeschränkung Code Beschreibung [9.9.G] [N/A] BBR16-Leistungsbeschränkung: Diese Einstellung kann nur über die Menüstruktur geändert werden. ▪ 0 kW~25 kW, Schritt: 0,1 kW ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 229: Stromzähler
4 100/kWh: Installiert ▪ 5 1000/kWh: Installiert Im Fall des Impulszählers für Photovoltaikpanele: ▪ 6 100/kWh für PV-Paneel: Installiert ▪ 7 1000/kWh für PV-Paneel: Installiert ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 230 Die Außentemperatur wird über die ausgewählte Zeitspanne gemittelt. Code Beschreibung [9.B.3] [1-0A] Zeitspanne f. Mittelwertbildung: ▪ 0: Keine Mittelung ▪ 1: 12 Stunden ▪ 2: 24 Stunden ▪ 3: 48 Stunden ▪ 4: 72 Stunden ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 231 Die Umschaltung zwischen dem Wärmepumpensystem und dem zusätzlichen Kessel basiert auf den folgenden Einstellungen: ▪ [C‑03] und [C‑04] ▪ Strompreis: [7.5.1], [7.5.2], [7.5.3] ▪ Gaspreis: [7.6] [C‑03], [C‑04] und T calc ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 232 Wärmepumpensystem und dem zusätzlichen Kessel. Um den Wert von [C‑03] zu bestimmen, gehen Sie wie folgt vor: 1 Bestimmen Sie den COP (= Leistungskoeffizient) mit dieser Formel: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 233 Benutzereinstellungen > Strompreis > zutreffend Hoch [7.5.2] Nicht Benutzereinstellungen > Strompreis > zutreffend Mittel [7.5.3] Nicht Benutzereinstellungen > Strompreis > zutreffend Niedrig [7.6] Nicht Benutzereinstellungen > Gaspreis zutreffend ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 234 Neustart über Benutzerschnittstelle festgelegten Einstellungen wieder in Kraft gesetzt, wie sie zum Zeitpunkt des Stromausfalls bestanden haben. Darum wird empfohlen, diese Funktion immer zu aktivieren. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 235: Stromsparfunktion Für Außengerät
Schutzfunktionen aktivieren, indem er [9.G]: Schutz deaktivieren=Nein einstellt. Code Beschreibung [9.G] Nicht Schutz deaktivieren: zutreffend ▪ 0: Nein ▪ 1: Ja ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 236 So exportieren Sie die MMI-Einstellungen 1 Öffnen Sie die Bedieneinheit-Blende und schließen Sie einen — USB-Stick an. 2 Rufen Sie bei der Bedieneinheit [9.N] MMI-Einstellungen exportieren auf. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 237 [9.P.2] [E-0C] Mischzonen-System ▪ 0 Ohne hydraulische Weiche/keine Zusatzzonen-Pumpe ▪ 1 Mit hydraulischer Weiche/keine Zusatzzonen-Pumpe ▪ 2 Mit hydraulischer Weiche/mit Zusatzzonen-Pumpe a: Innengerät; b: Mischstation; c: Hydraulikseparator; d: Direktpumpe ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 238: Inbetriebnahme
[A.2] Aktuator Testlauf Benutzerprofil Betrieb [A.3] Entlüftung [A.4] Estrich-Trocknung Informationen zur Inbetriebnahme Siehe "11 Inbetriebnahme" [ 245] 10.6.11 Benutzerprofil [B] Benutzerprofil: Siehe "So ändern Sie die Zugriffserlaubnisstufe" [ 142]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 239: Betrieb
Die folgenden Elemente sind im Untermenü aufgeführt: [D] Drahtlos-Gateway Benutzerprofil Betrieb [D.1] Modus Drahtlos-Gateway [D.2] Neu starten Fehler Raum [D.3] WPS [D.4] Aus Cloud entfernen [D.5] Heim-Netzwerkverbindung [D.6] Cloud-Verbindung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 240: Informationen Zur Wlan-Karte Und Zum Wlan-Modul
Dafür müssen die folgenden Aktionen am Raumbedienmodul durchgeführt und die folgenden Informationen bereitgestellt werden: Modus: Aktivieren Sie den AP-Modus (= WLAN-Karte/-Modul als Zugangspunkt aktiv) oder deaktivieren Sie ihn. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 241 Angeschlossen an [WLAN_SSID] Cloud-Verbindung: Lesen Sie den Status der Verbindung mit der Cloud aus. Code Beschreibung [D.6] Nicht Cloud-Verbindung: zutreffend ▪ Nicht verbunden ▪ Verbunden ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 242: Menüstruktur: Übersicht Über Die Benutzereinstellungen
(**) Nur für den Monteur zugänglich (***) Nur zutreffend, wenn WLAN installiert wurde INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 243: Menüstruktur: Übersicht Über Die Monteureinstellungen
(*) Gilt nur für die schwedische Sprache. INFORMATION Die Einstellungen für das Solar-Kit werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 244 Konfiguration INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 245: Inbetriebnahme
Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und Übergabe an den Benutzer verwendet werden.
Seite 246: Vorsichtsmaßnahmen Bei Der Inbetriebnahme
▪ Zwischen Innengerät und den Ventilen (sofern vorhanden) ▪ Zwischen Innengerät und Raumthermostat (sofern vorhanden) Vergewissern Sie sich, dass das System ordnungsgemäß geerdet ist und die Erdungsanschlüsse festgezogen sind. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 247: Checkliste Während Der Inbetriebnahme
Damit das Gerät korrekt läuft, ist es wichtig zu prüfen, dass die minimale Durchflussmenge erreicht wird. Passen Sie bei Bedarf die Einstellung des Bypass- Ventils an. Minimal erforderliche Durchflussmenge 12 l/min ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 248: Entlüftungsfunktion
Entlüftung, bis Sie sicher sind, dass sämtliche Luft aus dem System entwichen ist. Während der Entlüftung ist die Funktion zur Begrenzung der Pumpendrehzahl [9‑0D] NICHT verfügbar. Die Entlüftungsfunktion stoppt automatisch nach 30 Minuten. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 249 3 Setzen Sie im Menü Typ = Automatisch. 4 Wählen Sie Entlüftung starten. 5 Wählen Sie zur Bestätigung OK. Ergebnis: Die Entlüftung beginnt. Sie wird nach Abschluss des Vorgangs automatisch gestoppt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 250: Betriebstestlauf
Überwachung Vorlauftemperatur (Heiz-/Kühlmodus) Speichertemperatur (Brauchwassermodus) überprüft werden. So überwachen Sie die Temperaturen: 1 Rufen Sie im Menü Sensoren auf. 2 Wählen Sie die Temperaturinformationen aus. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 251: Aktor-Testlauf
BW-Pumpe-Test ▪ Test Zusatzzonen-Pumpe Mischstation (Bizone-Bausatz EKMIKPOA oder EKMIKPHA) ▪ Test Hauptzonen-Pumpe Mischstation (Bizone-Bausatz EKMIKPOA oder EKMIKPHA) ▪ Test Mischventil Mischstation (Bizone-Bausatz EKMIKPOA oder EKMIKPHA) ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 252: Estrich-Austrocknung Mittels Der Unterbodenheizung
1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [ 142]. 2 Rufen Sie [A.4.2] Inbetriebnahme > Estrich-Trocknung > Programm auf. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 253 Sie [C]: Betrieb auf und deaktivieren Sie den Heizen/Kühlen- und Speicher- Betrieb. 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [ 142]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 254 1 Gehen Sie zu [A.4.3]: Inbetriebnahme > Estrich- — Trocknung 2 Wählen Sie Estrich-Trocknung stoppen. 3 Wählen Sie zur Bestätigung OK. Ergebnis: Die Estrich-Austrocknung mittels der Fußbodenheizung wird gestoppt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 255 Wenn das Programm zur Estrich-Austrocknung mittels der Fußbodenheizung aufgrund eines Stromausfalls gestoppt wurde und die Stromversorgung wiederhergestellt wird, startet das Programm automatisch den zuletzt implementierten Schritt neu. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 256: Übergabe An Den Benutzer
Zeigen Sie dem Benutzer, was er/sie zu tun hat, um für die Instandhaltung und Wartung der Einheit zu sorgen. ▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie in der Betriebsanleitung beschrieben. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 257: Instandhaltung Und Wartung
Allgemeine Prüfliste für die Wartung/Inspektion. Neben den Anweisungen zur Wartung in diesem Kapitel ist auch eine allgemeine Checkliste für die Wartung im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Wartung soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der...
Seite 258: Jährliche Wartung
▪ Prüfung, ob beide Teile des magnetischen Filters/Schmutzfilters noch immer fest verschraubt sind (a). ▪ Leeren des Schmutzfilters wie folgt: 1 Nehmen Sie die magnetische Hülse ab (b). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 259 Spülen Sie das System. Um sicherzustellen, dass dieses Wasser aus dem Speicher stammt, führen Sie die Überprüfung nach dem Speicheraufwärmvorgang durch. Es wird empfohlen, diesen Wartungsvorgang häufiger durchzuführen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 260 Wenn die geltende Gesetzgebung in bestimmten Situationen eine chemische Desinfektion erfordert, die den Brauchwasserspeicher umfasst, achten Sie darauf, dass der Brauchwasserspeicher ein Edelstahlbehälter ist. Wir empfehlen die ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 261: Entleeren Des Brauchwasserspeichers
Sie wie folgt vorgehen: ▪ "13.4.1 So entfernen Sie den Wasserfilter" [ 262] ▪ "13.4.2 So reinigen Sie den Wasserfilter bei Problemen" [ 262] ▪ "13.4.3 So installieren Sie den Wasserfilter" [ 263] ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 262: So Entfernen Sie Den Wasserfilter
Verfahren bei ausgebautem Magnetfilter/ Schmutzabscheider durchzuführen. 2 Schrauben Sie die Unterseite des Wasserfiltergehäuses ab. Verwenden Sie bei Bedarf ein geeignetes Werkzeug. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 263: So Installieren Sie Den Wasserfilter
Zustand der O-Ringe überprüfen und ggf. austauschen. Vor dem Einbau Wasser oder Silikonfett auf die O-Ringe auftragen. 1 Installieren Sie den Wasserfilter an der richtigen Position. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 264 Stellen Sie sicher, dass Sie das Ventil (wenn ausgerüstet) in Richtung des Ausdehnungsgefäßes öffnen, da es andernfalls zu einem Überdruck kommt. 5 Öffnen Sie die Absperrventile und fügen Sie bei Bedarf Wasser zum Wasserkreislauf hinzu. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 265: Fehlerdiagnose Und -Behebung
Schutzvorrichtungen dürfen AUF KEINEN FALL kaltgestellt werden. Ferner dürfen ihre werksseitigen Einstellungen nicht geändert werden. Kann Störungsursache nicht gefunden werden, wenden Sie sich bitte an Ihren Händler. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 266: Symptombasierte Problemlösung
Sie alle oben aufgeführten Überprüfungen durchgeführt haben, wenden Sie sich an Ihren Händler. In einigen Fällen ist es normal, dass das Gerät einen niedrigen Wasserdurchfluss nutzt. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 267: Symptom: Warmwasser Erreicht Nicht Die Soll-Temperatur
Wenn EVU Abschaltung auf Ein eingestellt ist, läuft das Gerät mit dem Wärmepumpentarif. Warten Sie darauf, dass die Stromversorgung wieder aufgenommen wird (maximal 2 Stunden). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 268: Symptom: Das Gerät Macht Nach Der Inbetriebnahme Gurgelnde Geräusche
Entlüften Sie das System manuell (siehe "So führen Sie eine manuelle Entlüftung durch" [ 249]) oder verwenden Sie die automatische Entlüftungsfunktion (siehe "So führen Sie eine automatische Entlüftung durch" [ 249]). ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 269: Symptom: Das Wasser-Druckentlastungsventil Öffnet Sich
Innengerät am höchsten Punkt der Anlage befindet, wird die Höhe der Anlage als 0 m betrachtet. Der maximale Höhenunterschied beträgt 10 m. Ziehen Sie Anforderungen an die Installation zu Rate. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 270: Symptom: Das Wasser-Druckentlastungsventil Ist Undicht
Reserveheizung > Equilibrium Temperatur [5‑01] auf. Es befindet sich Luft im System. Entlüften Sie das Gerät manuell oder automatisch. Beachten Sie die Entlüftungsfunktion im Kapitel "11 Inbetriebnahme" [ 245]. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 271: Symptom: Der Druck Am Entnahmepunkt Ist Zeitweise Ungewöhnlich Hoch
Die Desinfektionsfunktion wurde durch Programmieren Sie den Start der eine Brauchwasserentnahme Desinfektionsfunktion für einen unterbrochen. Zeitpunkt, wenn in den kommenden 4 Stunden KEINE Brauchwasserentnahme zu erwarten ist. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 272: Fehler Beseitigen Auf Grundlage Von Fehlercodes
Im Fall eines Fehlers wird Folgendes abhängig von der Schwere auf dem Startbildschirm angezeigt: ▪ : Störung ▪ : Fehler Sie können wie folgt eine kurze und lange Beschreibung des Fehlers aufrufen: ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 273: Fehlercodes: Übersicht
Überhitzung Mischwasserkreis 8H-02 Überhitzung Mischwasserkreis (Thermostat) 8H-03 Überhitzung Wasserkreis (Thermostat) A1-00 Nulldurchgang nicht erkannt A5-00 AG: Problem Hochdruck-Peak-Cut/Frostschutz AA-01 Reserveheizung überhitzt oder RH-Netzkabel nicht verbunden ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 274 Fehler externer Temperaturfühler H3-00 OU: Fehler Hochdruckschalter (HPS) H5-00 Fehler Verdichterüberlastschutz H6-00 OU: Fehler Positionserfassungssensor H8-00 OU: Fehler Verdichtereingang (CT)-System H9-00 OU: Fehler Außentemperaturfühler HC-00 Fehler Speichertemperaturfühler ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 275 OU: Störung der Übertragung zwischen Haupt-CPU und INV-CPU U8-01 Verbindung zum LAN-Adapter unterbrochen U8-02 Verbindung zum Raumthermostat unterbrochen U8-03 Keine Verbindung zum Raumthermostat U8-04 Unbekanntes USB-Gerät U8-05 Dateifehler U8-07 P1P2-Kommunikationsfehler ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 276 Der Fehler AJ-03 wird automatisch in dem Moment zurückgesetzt, wenn eine normale Aufwärmung des Speichers erfolgt. INFORMATION Das Raumbedienmodul zeigt an, wie ein Fehlercode zurückgesetzt wird. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 277: Entsorgung
Absperrventil geöffnet ist, wird Luft vom System angesaugt. Dies kann aufgrund des ungewöhnlichen Drucks im Kältemittelkreislauf zu einer Beschädigung des Verdichters oder zu Schäden am System führen. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 278: Starten Sie Den Abpumpvorgang Über Das In Das Innengerät Integrierte Raumbedienmodul
5 Überprüfen Sie anhand des Manometers, ob das Vakuum erreicht wurde. 6 Schließen Sie nach 2-3 Minuten das Gasleitungs-Absperrventil und stoppen Sie den Abpumpvorgang. a Flüssigkeitsleitungs-Absperrventil b Schließrichtung c Sechskantschlüssel d Ventildeckel e Absperrventil der Gasleitung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 279: Technische Daten
Technische Daten 16 Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). In diesem Kapitel 16.1 Rohrleitungsplan: Außengerät ............................... 280 16.2...
Seite 280: Rohrleitungsplan: Außengerät
S1PH Hochdruckschalter (automatisches Zurücksetzen) g Kapillarrohr Y1E Elektronisches Expansionsventil h Wärmetauscher Y1S Magnetventil (4-Wege-Ventil) (EIN: Kühlung) i Akkumulator Heizen j Verdichter Akkumulator Kühlen k Schalldämpfer ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 281: Rohrleitungsplan: Innengerät
Plattenwärmetauscher Lötanschluss f Absperrventil für Service (falls vorhanden) g Ausdehnungsgefäß h Magnetfilter/Schmutzabscheider i Sicherheitsventil j Entlüftung k Ablassventil l Pumpe m Durchflusssensor n Reserveheizung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 282: Elektroschaltplan: Außengerät
(3) Legende Anschluss Kondensator Brückengleichrichter Anschluss Anschluss Anschluss Sicherung T 6,3 A 250 V FU1, FU2 Sicherung T 3,15 A 250 V Sicherung T 30 A 250 V Anschluss IPM* Intelligentes Spannungsversorgungsmodul ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 283 Überspannungsschutz Feste Platte Klemmleiste U, V, W Anschluss V3, V4, V401 Varistor Anschluss Anschlussleiste Elektronisches Expansionsventil Magnetventil (4-Wege-Ventil) Störfilter (Ferritekern) Störfilter * Optional # Feldversorgung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 284: Elektroschaltplan: Innengerät
(Dedicated Human Comfort Interface) (BRC1HHDA als Raumthermostat verwendet) Ext. indoor thermistor Externer Innenraumfühler Ext outdoor thermistor Externer Außenfühler Digital I/O PCB Digitale E/A-Platine Demand PCB Bedarfsplatine ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 285 # Überstromsicherung Reserveheizung F1U, F2U (A4P) * Sicherung 5 A 250 V für digitale E/A-Platine K1A, K2A * Relais Hochspannung Smart Grid K1M, K2M Schütz Reserveheizung Sicherheitsschütz Reserveheizung ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 286 Only for normal power supply Nur für Normaltarif-Netzanschluss (standard) (Standard) Only for preferential kWh rate power Nur für Wärmepumpentarif- supply (outdoor) Netzanschluss (Außen) Outdoor unit Außengerät ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 287 Normally open Schließer Safety thermostat contact: 16 V DC Sicherheitsthermostat-Kontakt: detection (voltage supplied by PCB) Erkennung 16 V DC (Spannung von Platine bereitgestellt) Shut-off valve Absperrventil ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 288 Only for heat pump convector Nur für Wärmepumpen-Konvektor Only for wired On/OFF thermostat Nur für drahtgebundenes EIN/AUS- Thermostat Only for wireless On/OFF thermostat Nur für drahtloses EIN/AUS-Thermostat ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 289: Elektroschaltplan
Signal Haupt+Zusatz: X2M: 3-4 Nur für Komfort-Benutzerschnittstelle 2-adrig 2×0,75 X5M: 11-12 A14P: P1-P2 Raumbedienmodul Kommunikation 2-adrig Nur für LAN-Adapter 2×0,75 A13P: P1-P2 LAN-Adapter Kommunikation 4D130331D ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 290 0,907 0,970 1,028 1,084 1,137 1,187 1,236 1,283 1,328 1,371 1,413 1,454 1,494 1,533 1,571 1,608 1,644 1,679 1,714 1,748 1,781 1,814 1,846 1,877 1,909 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 291 16.7 Tabelle 3 – Minimaler Bereich der untere Öffnung für eine natürliche Belüftung: Innengerät dm=m –m (kg) Minimaler Bereich der untere Öffnung H=600 mm 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 292 Werten der Tabelle liegt) den Wert, der dem höheren dm-Wert aus der Tabelle entspricht. Wenn dm=1,55 kg, berücksichtigen Sie den Wert, der "dm=1,6 kg" entspricht. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 293: Esp-Kurve: Innengerät
Beschädigung oder zu einer Fehlfunktion des Geräts führen. Siehe auch zulässiger Mindest- und Höchstwert des Wasserflussbereichs bei den technischen Daten. ▪ Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 2020/2184 entspricht. ERGA04~08E + EHVH/X04+08S18+23E Referenzhandbuch für den Monteur Daikin Altherma 3 R F 4P629086-1B – 2022.05...
Seite 294: Glossar
Produkt geliefert sind und die gemäß den Instruktionen in der begleitenden Dokumentation installiert werden müssen. Optionale Ausstattung Ausstattung, die von Daikin hergestellt oder zugelassen ist, und die gemäß den Instruktionen in der begleitenden Dokumentation mit dem Produkt kombiniert werden kann.
Seite 295: Tabelle Der Bauseitigen Einstellungen
1/11 Tabelle bauseitiger Einstellungen 0221 [8.7.5] = ..Anwendbare Geräte EHBX04EA6V EHBX04EF6V EHBX08EA6V EHBX08EF6V EHBX08EA9W EHBX08EF9W EHBH04EA6V EHBH04EF6V EHBH08EA6V EHBH08EF6V EHBH08EA9W EHBH08EF9W EHVX04S18EA3V EHVH04S18EJ6V EHVX04S18EA6V EHVH04S23EJ6V EHVX04S23EA3V EHVH08S18EJ6V EHVX04S23EA6V EHVH08S18EJ9W EHVX08S18EA6V EHVH08S23EJ6V EHVX08S18EA9W EHVH08S23EJ9W EHVX08S23EA6V EHVX04S18EJ3V EHVX08S23EA9W EHVX04S23EJ3V EHVX04S18EA6VG EHVX04S18EJ6V EHVX04S23EA6VG EHVX04S23EJ6V EHVX08S18EA6VG EHVX08S18EJ6V EHVX08S23EA6VG EHVX08S23EJ6V...
Seite 296 2/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert Raum └─ Frostschutz 1.4.1 [2-06] Aktivierung 0: Deaktiviert 1: Aktiviert 1.4.2 [2-05] Raumtemperatur-Sollwert 4~16°C, Schritt: 1°C 12°C └─ Sollwertgrenzen 1.5.1 [3-07] Heizen Minimum 12~18°C, Schritt: 1°C 12°C 1.5.2...
Seite 297 3/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [0-04] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-07]~[9-08]°C, Schritt: 1°C beim Kühlen der VLT-Zusatzzone. 8°C [0-05] Vorlauftemperaturwert für niedrige Umgebungstemp. für witterungsabhängige [9-07]~[9-08]°C, Schritt: 1°C Kurve beim Kühlen der VLT-Zusatzzone.
Seite 298 4/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [6-0E] Maximum (*4) : 40~75°C, Schritt: 1°C 60°C [E-07]=0 (*4) : 40~80°C, Schritt: 1°C 80°C [E-07]=5 (*5) : 40~60°C, Schritt: 1°C 60°C [6-00] Hysterese 2~40°C, Schritt: 1°C...
Seite 299 5/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [1-08] Vorlauftemperaturwert für niedrige Umgebungstemp. für witterungsabhängige [9-03]~[9-02]°C, Schritt: 1°C Kurve beim Kühlen der VLT-Hauptzone. 22°C [1-09] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-03]~[9-02]°C, Schritt: 1°C beim Kühlen der VLT-Hauptzone.
Seite 300 6/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert 9.6.2 [5-03] Prioritätstemperatur -15~35°C, Schritt: 1°C 0°C 9.6.3 [5-04] Korrekturwert Zusatzheizung 0~20°C, Schritt: 1°C 10°C 9.6.4 [8-02] Wiederanlauf-Timer 0~10 Stunden, Schritt: 0,5 Stunde 0,5 Stunde [E-07]=1 3 Stunden [E-07]≠1 9.6.5...
Seite 301 7/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [E-08] Stromsparfunktion 0: Deaktiviert 1: Aktiviert Schutz deaktivieren 0: Nein 1: Ja └─ Übersicht der Einstellungen [0-00] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-05]~Min.(45, [9-06])°C, Schritt: 1°C beim Heizen der VLT-Zusatzzone.
Seite 302 8/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [3-02] [3-03] [3-04] [3-05] [3-06] Maximal gewünschte Raumtemp. im Heizbetrieb? 18~30°C, Schritt: 1°C 30°C [3-07] Minimal gewünschte Raumtemp. im Heizbetrieb? 12~18°C, Schritt: 1°C 12°C [3-08] Maximal gewünschte Raumtemp.
Seite 303 9/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [6-0A] Gewünschte Komfort-Speichertemperatur? 30~[6-0E]°C, Schritt: 1°C 60°C [6-0B] Gewünschte Eco Speichertemperatur? 30~Min.(50, [6-0E])°C, Schritt: 1°C 45°C [6-0C] Gewünschte Warmhalte-Speichertemperatur? 30~Min.(50, [6-0E])°C, Schritt: 1°C 45°C [6-0D] Gewünschter Sollwertmodus für die Brauchwasserbereitung?
Seite 304 10/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [C-02] Externe Reserveheizungsquelle angeschlossen? 0: Nein 1: Bivalent [C-03] Aktivierungstemperatur für Wechselbetrieb. -25~25°C, Schritt: 1°C 0°C [C-04] Hysteresetemperatur für Wechselbetrieb. 2~10°C, Stufe: 1°C 3°C [C-05] Schaltsignal Thermoanforderung in der Hauptzone?
Seite 305 11/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [F-03] Bodenwannenheizung-Hysterese. 2~5°C, Schritt: 1°C 5°C [F-04] Bodenwannen-Heizung angeschlossen? 0: Nein 1: Ja [F-05] [F-09] Pumpenbetrieb während Fehlern im Durchflussverhalten. 0: Deaktiviert 1: Aktiviert [F-0A] [F-0B]...
Seite 308 4P629086-1B 2022.05 Verantwortung für Energie und Umwelt...

Daikin Altherma 3 R F Referenzhandbuch Für Den Monteur

Quicklinks

Verwandte Anleitungen für Daikin Altherma 3 R F

Inhaltszusammenfassung für Daikin Altherma 3 R F
