Installationsanleitung

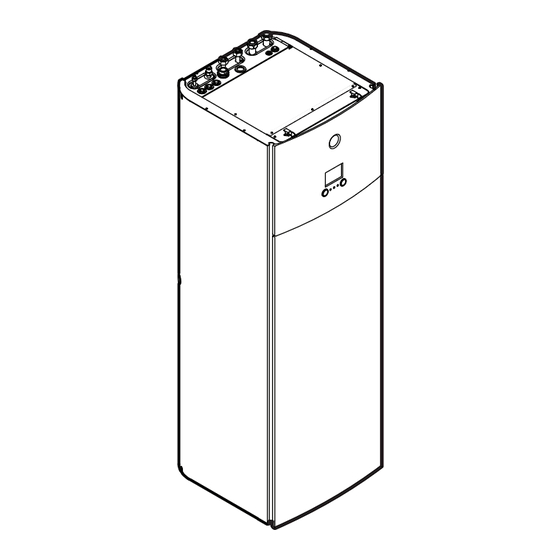

Daikin Altherma 3 R F
https://daikintechnicaldatahub.eu
EBVH11S18+23D▲6V▼
EBVH11S18+23D▲9W▼
EBVH16S18+23D▲6V▼
EBVH16S18+23D▲9W▼
EBVX11S18+23D▲6V▼
EBVX11S18+23D▲9W▼
EBVX16S18+23D▲6V▼
EBVX16S18+23D▲9W▼
Installationsanleitung
Deutsch
▲= A, B, C, ..., Z
Daikin Altherma 3 R F
▼= , , 1, 2, 3, ..., 9
Werbung
Verwandte Anleitungen für Daikin EBVH11S18+23D 6V
Inhaltszusammenfassung für Daikin EBVH11S18+23D 6V
- Seite 1 Installationsanleitung Daikin Altherma 3 R F https://daikintechnicaldatahub.eu EBVH11S18+23D▲6V▼ EBVH11S18+23D▲9W▼ EBVH16S18+23D▲6V▼ EBVH16S18+23D▲9W▼ EBVX11S18+23D▲6V▼ EBVX11S18+23D▲9W▼ EBVX16S18+23D▲6V▼ EBVX16S18+23D▲9W▼ Installationsanleitung Deutsch ▲= A, B, C, …, Z Daikin Altherma 3 R F ▼= , , 1, 2, 3, …, 9...
- Seite 2 ▪ Installationsanleitung – Innengerät: Übersicht: Konfiguration ............27 ▪ Installationsanleitung 7.1.1 So rufen Sie die am häufigsten verwendeten Befehle auf ................28 ▪ Format: Papier (im Lieferumfang des Innengeräts enthalten) Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 3 , um Ihr Modell zu finden. die Kältemittelleitungen aus oder reinigen Sie sie sorgfältig. Die jüngsten Überarbeitungen der gelieferten Dokumentation sind möglicherweise verfügbar auf der regionalen Website Daikin oder WARNUNG bei Ihrem Fachhändler. Beachten Sie die für die Wartung erforderlichen Abstände Die Original-Dokumentation ist in Englisch verfasst.
- Seite 4 ▪ Bereiten Sie im Voraus den Weg vor, auf welchem die Einheit am WARNUNG besten zum Installationsort gebracht werden kann. Stellen Sie sicher, dass die elektrische Verkabelung NICHT das Kältemittelgasrohr berührt, das sehr heiß sein kann. a Kältemittelgasrohr Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 5 Das Gerät muss in einem Raum gelagert werden, in dem Installationsmuster" [ 4 7] "4.1.3 beschriebenen Bedingungen es keine kontinuierlich vorhandene Entzündungsquelle gibt entsprechen. (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 6 WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten Reparaturen gemäß Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. HINWEIS ▪ Die Rohrleitungen sind gegen physikalische Beschädigung zu schützen. ▪ Rohrleitungen sollten so wenig wie möglich verlegt werden.
- Seite 7 ▪ Anschlusspunkt des Gerätes für den Kamin = 1" Außengewinde. Verwenden passendes Gegenstück für den Kamin. ▪ Achten Sie darauf, dass der Anschluss luftdicht ist. ▪ Das Kaminmaterial ist unwichtig. EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 8 ▪ Die Öffnung muss ≥50% von A sein (minimaler Bereich für die untere Öffnung). nv-min Min. 50% ▪ Die Öffnung muss sich ≥1,5 m vom Boden befinden. von A nv-min (≥A nv-min Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 9 Belüftungsöffnungen" auf der vorherigen Seite entsprechen. Belüftungsöffnungen müssen A und den "Bedingungen nv-min für Belüftungsöffnungen" auf der vorherigen Seite entsprechen. Min. 50% Min. 50% ΔH1 von A von A nv-min nv-min (≥A (≥A nv-min nv-min EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 10 30,00 35,00 3,30 2,10 1,72 3,47 2,21 1,81 3,91 2,49 2,03 1,76 4,34 2,77 2,26 1,96 1,75 4,78 3,04 2,49 2,15 1,93 1,76 5,04 3,21 2,62 2,27 2,03 1,85 1,72 Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 11 Austrittshöhe (m) Bodenfläche von Raum A (m²) [! NICHT Raum A + Raum B !] 5,00 10,00 15,00 20,00 25,00 30,00 35,00 1,66 1,86 2,06 2,26 2,46 2,66 2,86 3,06 EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 12 Sie bei Kältemittelfüllmengen, die zwischen zwei Werten liegen, die Blende, um Schäden zu verhindern. Zeile höheren Wert. Beispiel: Wenn Kältemittelfüllmenge 4,3 kg beträgt, verwenden Sie die Zeile mit 4,4 kg. Gesamt-Kältemittelfüllmenge (dm²) nv-min (kg) 10,1 Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 13 Scharniere, die sich weiter unten am Gerät befinden. 2× 5 Wenn Zugriff Hochspannungskomponenten benötigen, entfernen Sie die Hochspannungsschaltkasten- Abdeckung. 4.2.3 So schließen Sie das Innengerät 1 Schließen Sie die Abdeckung des Schaltkastens. EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 14 Sie können den Ablaufschlauch durch die linke oder übergangslos verbundene Kupferrohre zu verwenden rechte seitliche Blende führen. Voraussetzung: Die Blende der Bedieneinheit und die Frontblende wurden entfernt. 1 Entfernen Sie eine der seitlichen Blenden. Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 15 Kältemittelrohre an der Inneneinheit anschließen 1 Schließen Sie das Flüssigkeits-Absperrventil des Außengeräts an den Anschluss für flüssiges Kältemittel des Innengeräts an. (*) Maximaltemperatur für Rohrleitungen und Zubehör Anschluss für flüssiges Kältemittel EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 16 Anschluss für den Kaltwassereinlass entsprechend der Wasserleitungen. geltenden Vorschriften installiert werden. 2 Schrauben Muttern Innengeräts Absperrventil auf. 3 Schließen Sie die Wassereinlass- und -auslassrohre für Brauchwasser an das Innengerät an. Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 17 Voraussetzung: Nur erforderlich, wenn Sie in Ihrem System eine Rezirkulation benötigen. WARNUNG 1 Entfernen Sie die obere Blende vom Gerät, siehe "4.2.1 So Für Stromversorgungskabel IMMER mehradrige Kabel Innengerät" [ 4 12]. öffnen Sie das verwenden. EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 18 "6.3.10 So schließen Sie das [9.B.1]=2 (Externer Fühler=Raum) (Öffner)" [ 4 25]. Sicherheitsthermostat an [1.7] Abweichung Raumfühler Smart Grid Siehe "6.3.11 So stellen Sie die Verbindung her" [ 4 25]. zu einem Smart Grid Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 19 Siehe… Drahtloses ▪ Installationsanleitung für Raumthermostat drahtlosen Raumthermostat ▪ Ergänzungshandbuch für optionale Ausstattung Kabelgebundener ▪ Installationsanleitung für Raumthermostat ohne kabelgebundenen Raumthermostat Basisgerät für mehrere ▪ Ergänzungshandbuch für optionale Zonen Ausstattung EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 20 Reserveheizung und das Erdungskabel an. Die Leistung der Reserveheizung kann abhängig vom Modell des Innengeräts variieren. Stellen Sie sicher, dass die Stromversorgung der Leistung der Reserveheizung entspricht (siehe Tabelle unten). Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 21 400 V AC F1B Überstromsicherung (bauseitig zu liefern). Empfohlene Sicherung: 4-polig, 20 A; Kurve 400 V; Auslöseklasse C. Sicherheitsschaltschütz (im unteren Schaltkasten) Q1DI Fehlerstrom-Schutzschalter (bauseitig zu liefern) Schaltkasten Klemme (bauseitig zu liefern) EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 22 NO-Ventil (Öffner) unterschiedlich. 3 4 5 6 21 28 3 Befestigen Kabel Kabelbindern Kabelbinderhalterungen. 6.3.5 So schließen Sie die Brauchwasserpumpe 21 29 Kabel: (2+GND)×0,75 mm² Brauchwasserpumpenausgang. Maximale Last: 2 A (Einschaltstrom), 230 V AC, 1 A (kontinuierlich) Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 23 3 Obere Schaltkastenabdeckung Innengerät" [ 4 12]): 1 Obere Platte 2 Bedieneinheit-Blende 2 Schließen Sie das Kabel des Alarmausgangs wie in der 3 Obere Schaltkastenabdeckung Abbildung unten dargestellt an die entsprechenden Klemmen EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 24 "4.2.1 So öffnen Sie das ▪ Regelung durch externen Raumthermostat. Innengerät" [ 4 12]): Kabel: 2×0,75 mm² 1 Obere Platte Maximale Last: 0,3 A, 250 V AC 2 Bedieneinheit-Blende Minimale Last: 20 mA, 5 V DC 3 Obere Schaltkastenabdeckung [9.C] Bivalent Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 25 Die 2 eingehenden Smart Grid-Kontakte können die folgenden Klemmen an. Smart Grid-Modi aktivieren: Hinweis: Die Drahtbrücke (werkseitig montiert) muss von den Smart Grid-Kontakt Smart Grid-Betriebsart jeweiligen Klemmen entfernt werden. Freier Betrieb EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 26 Spulenseiten der Relais c, d Kontaktseiten der Relais Drahtbrücke (werkseitig montiert). Wenn Sie auch ein Sicherheitsthermostat (Q4L) anschließen, tauschen Sie die Drahtbrücke gegen die Kabel des Sicherheitsthermostats aus. Smart Grid-Impulszähler Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 27 3 Schließen Sie die Hochspannungskabel wie folgt an: Übersicht: Konfiguration In diesem Kapitel ist beschrieben, was Sie tun und wissen müssen, um das System nach der Installation zu konfigurieren. EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 28 So rufen Sie die am häufigsten 2 Gehen Sie zu [9.I]: Monteureinstellungen > verwendeten Befehle auf Übersicht der Einstellungen. So ändern Sie die Zugriffserlaubnisstufe Sie können die Zugriffserlaubnisstufe wie folgt ändern: Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 29 Schutzfunktionen deaktiviert werden. Weitere Informationen finden und prüfen Sie, ob die Reserveheizung den gesamten Heizbedarf Referenzhandbuch für Monteur Kapitel übernehmen kann. "Konfiguration". 7.2.1 Konfigurationsassistent: Sprache Code Beschreibung [7.1] Nicht Sprache zutreffend EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 30 Stromverbrauchsmessung und/oder Stromverbrauchskontrolle ordnungsgemäß funktioniert. Wenn der Widerstandswert der einzelnen Heizungen gemessen wird, können Sie die genaue Heizungsleistung einstellen. Dadurch wird die Genauigkeit der Stromdaten erhöht. Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 31 Nur für Systeme mit integriertem Brauchwasserspeicher: Wenn der Sollwert der Speichertemperatur auf über 50°C Zum Ausgleich haben Sie folgende Möglichkeiten: eingestellt ist, empfiehlt Daikin, die zweite Stufe der ▪ Die witterungsgeführte Kurve der Soll-Temperaturen Reserveheizung NICHT zu deaktivieren, weil sich dies [2.5] erhöhen.
- Seite 32 Code Beschreibung ▪ 0: Nein [2.1] Nicht zutreffend ▪ 1: Ja 7.2.6 Konfigurationsassistent: Zusatzzone Die wichtigsten Einstellungen für die Zusatzzone mit abfließendem Wasser können hier festgelegt werden. Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 33 Temperatur einer programmierten Speicher-Eco-Aktion (vorzugsweise tagsüber). Verfügbarkeit Code Beschreibung Die witterungsgeführte Kurve ist verfügbar für: Eco-Sollwert: [5.3] [6-0B] ▪ Hauptzone – Heizung ▪ 30°C~min(50,[6‑0E])°C ▪ Hauptzone – Kühlen EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 34 Steilheit, um die Vorlauftemperatur für unterschiedliche Umgebungstemperaturen unterschiedlich zu ▪ : Ventilator-Konvektor erhöhen oder senken. Wenn Beispiel Vorlauftemperatur im Allgemeinen in Ordnung ist, sie aber bei ▪ : Radiator ▪ : Brauchwasserspeicher Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 35 Einstellungen vorgestellt. Kühlkurve Zusatzzone – Heizung [3.5] Zusatzzone > 7.4.1 Hauptzone Witterungsgeführte Heizkurve Externer Thermostattyp [3.6] Zusatzzone > Zusatzzone – Kühlen Gilt nur für die externe Raumthermostatregelung. Witterungsgeführte Kühlkurve EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 36 ▪ 1: 1 Kontakt ▪ 2: 2 Kontakte 7.4.3 Information Händlerinformation Der Monteur kann hier seine Kontaktnummer eintragen. Code Beschreibung [8.3] Nicht Nummer, die die Benutzer bei zutreffend Problemen anrufen können. Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 37 Die Einstellungen für das Solar-Kit werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. INFORMATION Abhängig von den gewählten Monteureinstellungen und Gerätetyp sind Einstellungen sichtbar/ ausgeblendet. EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 38 3 Die Einheit einschalten. Wasserleitungen" [ 4 15]. Sie haben die vollständigen Installationsanweisungen wie Der Brauchwasserspeicher ist vollständig aufgefüllt. im Monteur-Referenzhandbuch aufgeführt, gelesen. Das Innengerät ist ordnungsgemäß montiert. Das Außengerät ist ordnungsgemäß montiert. Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 39 Testlauf der Pumpe gestartet. 2 Wählen Sie zur Bestätigung OK. Bedingungen: Stellen Sie sicher, dass alle Bedienvorgänge deaktiviert sind. Rufen Sie [C]: Betrieb auf und deaktivieren Sie den Heizen/Kühlen- und Speicher-Betrieb. EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 40 3 Stellen Sie ein Austrocknenprogramm ein: Gehen ▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie Sie zu Programm und verwenden Sie den Estrich- in der Betriebsanleitung beschrieben. Aufheiz-Programmierbildschirm für die Fußbodenheizung. Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 41 10 Technische Daten Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). 10.1 Rohrleitungsplan: Innengerät B1PW 3D128638 Wasserseite Absperrventil (empfohlen) Kältemittelseite...
- Seite 42 # Impulseingang 1 des Stromzählers On/OFF thermostat (wireless) EIN/AUS-Thermostat (drahtlos) # Impulseingang 2 des Stromzählers Ext. thermistor Externer Thermistor # Smart Grid-Versorgung Heat pump convector Wärmepumpen-Konvektor S6S~S9S * Digitaleingänge für Leistungsbeschränkung Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 43 Nur für kabellosen EIN/AUS- Spannungsversorgung durch thermostat Thermostat Platine Bizone mixing kit Bizone-Mischbausatz Continuous Dauerstrom DHW pump output Auslass der Brauchwasserpumpe DHW pump Brauchwasserpumpe Electrical meters Stromzähler For HV smartgrid Für Hochspannungs-Smart Grid EBVH/X11+16S18+23D Installationsanleitung Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 44 Zusatz: X2M: 30-35a 4-adrig Signal Signal Haupt+Zusatz: X2M: 3-4 Nur für Komfort-Benutzerschnittstelle 2-adrig 2×0,75 X5M: 11-12 A14P: P1-P2 Raumbedienmodul Kommunikation Nur für LAN-Adapter 2-adrig 2×0,75 A13P: P1-P2 LAN-Adapter Kommunikation 4D128798A Installationsanleitung EBVH/X11+16S18+23D Daikin Altherma 3 R F 4P643599-1C – 2022.08...
- Seite 48 4P643599-1 C 00000008 4P643599-1C 2022.08 Verantwortung für Energie und Umwelt...
