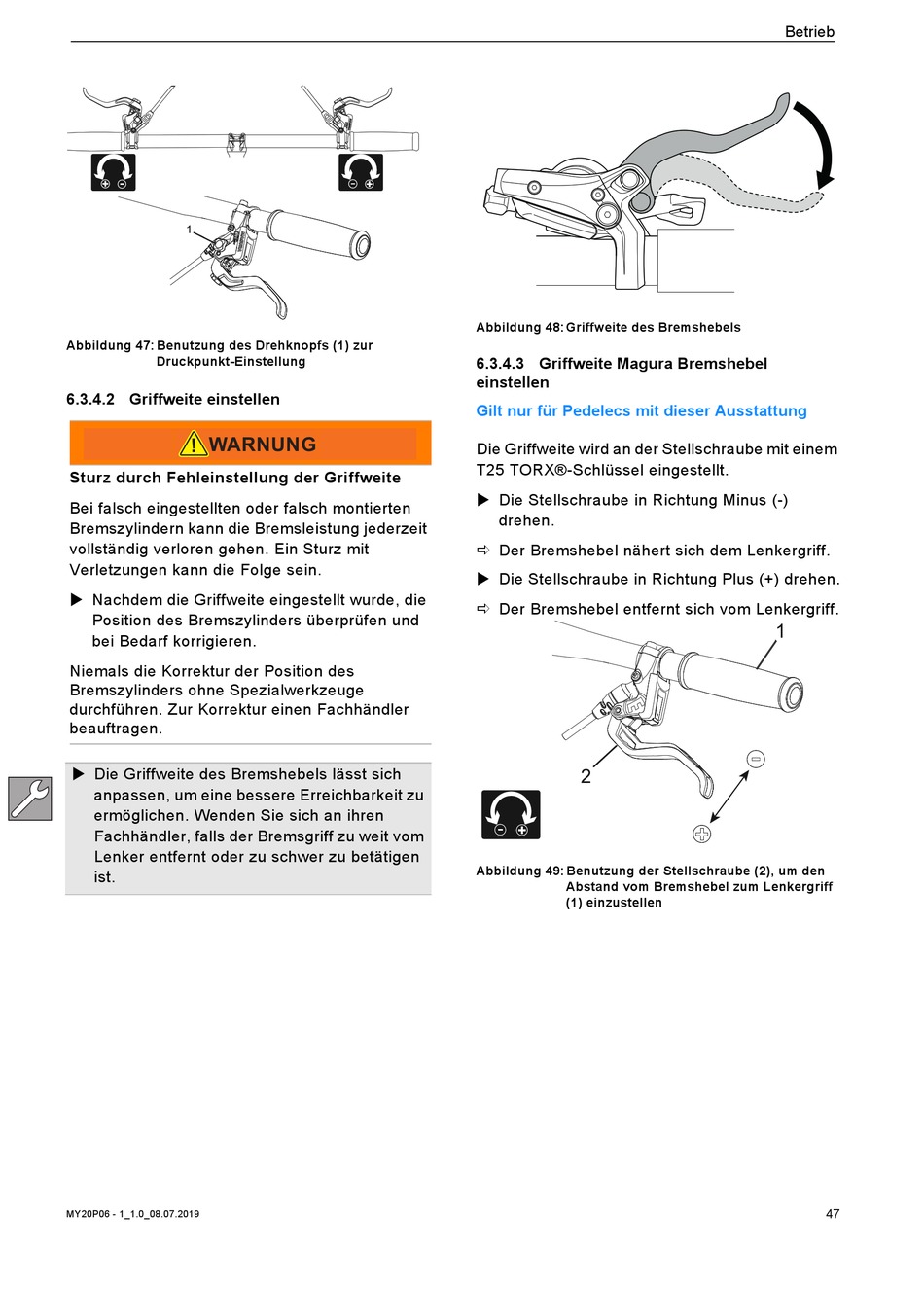

1
Abbildung 47: Benutzung des Drehknopfs (1) zur
Druckpunkt-Einstellung
6.3.4.2 Griffweite einstellen
WARNUNG
!
Sturz durch Fehleinstellung der Griffweite
Bei falsch eingestellten oder falsch montierten
Bremszylindern kann die Bremsleistung jederzeit
vollständig verloren gehen. Ein Sturz mit
Verletzungen kann die Folge sein.
 Nachdem die Griffweite eingestellt wurde, die
Position des Bremszylinders überprüfen und
bei Bedarf korrigieren.
Niemals die Korrektur der Position des
Bremszylinders ohne Spezialwerkzeuge
durchführen. Zur Korrektur einen Fachhändler
beauftragen.
 Die Griffweite des Bremshebels lässt sich
anpassen, um eine bessere Erreichbarkeit zu
ermöglichen. Wenden Sie sich an ihren
Fachhändler, falls der Bremsgriff zu weit vom
Lenker entfernt oder zu schwer zu betätigen
ist.
MY20P06 - 1_1.0_08.07.2019
Abbildung 48: Griffweite des Bremshebels
6.3.4.3 Griffweite Magura Bremshebel
einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
Die Griffweite wird an der Stellschraube mit einem
T25 TORX®-Schlüssel eingestellt.
 Die Stellschraube in Richtung Minus (-)
drehen.
 Der Bremshebel nähert sich dem Lenkergriff.
 Die Stellschraube in Richtung Plus (+) drehen.
 Der Bremshebel entfernt sich vom Lenkergriff.
2
Abbildung 49: Benutzung der Stellschraube (2), um den
Abstand vom Bremshebel zum Lenkergriff
(1) einzustellen
Betrieb
1
47
