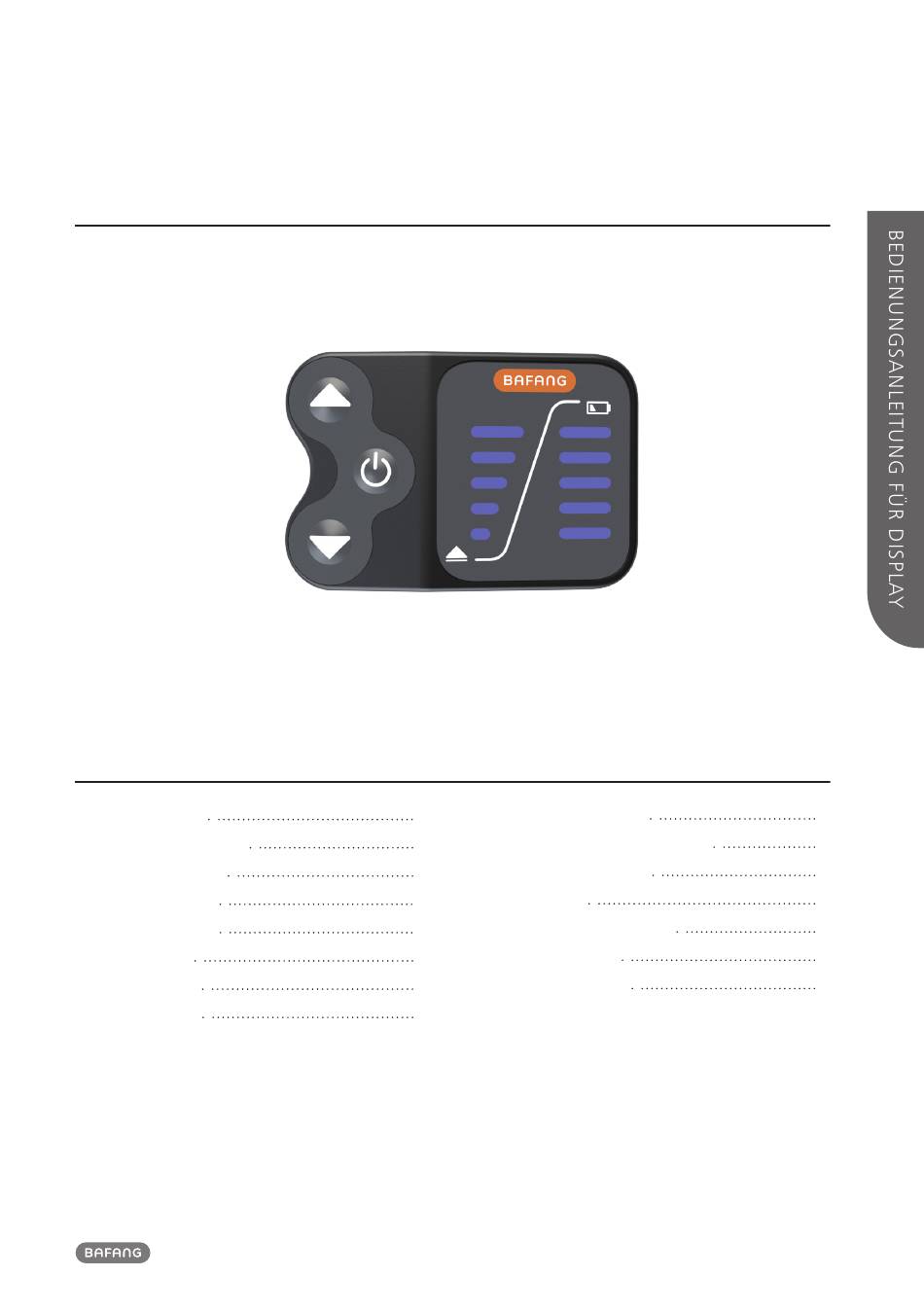

Seite 1: Inhaltsverzeichnis
7 BEDIENUNGSANLEITUNG FÜR DP E10.CAN INHALT 7.1 Wichtiger Hinweis 7.6.1 System Ein/Aus Schalten 7.2 Einführung Des Displays 7.6.2 Einstellung der Unterstützungsstufen 7.3 Produktbeschreibung 7.6.3 Scheinwerfer- / Rücklicht 7.6.4 Schiebehilfe 7.3.1 Technischen Daten 7.6.5 Anzeige der Batteriekapazität 7.3.2 Funktionsübersicht 7.4 Display Anzeige 7.6.6 USB-Ladefunktion... -
Seite 2: Wichtiger Hinweis
Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell: DP E10.CAN BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse besteht aus PC1414, die An- zeige ist eine blaue LED; siehe nachfolgende... -
Seite 3: Produktbeschreibung
7.3 PRODUKTBESCHREIBUNG 7.3.2 Funktionsübersicht 7.3.1 Technischen Daten • Anzeige der Batteriekapazität • Betriebstemperatur: -20°C bis 45°C • Einstellung und Anzeige der Unterstützu- • Lagertemperatur: -20°C bis 50°C ngsstufe • Wasserdicht: IP65 • Schiebehilfefunktion • Lager Feuchtigkeit: 30% - 70% RH •... -
Seite 4: Normaler Betrieb
7.6 NORMALER BETRIEB 7.6.1 System Ein/Aus Schalten Halten Sie die -Taste gedrückt, um das Display einzuschalten. Halten Sie die -Taste erneut gedrückt, um das Display wieder auszuschalten. 7.6.2 Einstellung der Unterstützungsstufen Drücken Sie bei eingeschaltetem HMI kurz (<0,5s) die Taste oder zum Auswählen der Unter- stützungsstufe (Anzahl der Unterstützungsstufen variiert je nach Controller). -
Seite 5: Anzeige Der Batteriekapazität
blinken nacheinander die Anzeigen der 1. bis zur 5. Stufe. Die Schiebefunktion ist dann aktiviert. Lassen Sie die Taste los, um die Schiebehilfe wieder zu deaktivieren. Die Anzeige der Stufe hört auf zu blinken und die LED für Stufe 5 blinkt. Falls 5 Sekunden keine Eingabe erfolgt, wird automa- tisch Stufe 0 eingeschaltet. -
Seite 6: Fehlercode-Definition
7.7 FEHLERCODE-DEFINITION Das DP E10.CAN HMI kann bei Vorliegen eines Fehlers entsprechende Codes anzeigen. Beim Vorliegen eines Fehlers erscheint im Display ein Fehler-Code und die Stufenanzeige blinkt. Stufe 1 ist die Zehnerstelle des Codes und Stufe 2 ist der Stufe 2 Stufe 1 Einerwert. - Seite 7 Fehler Erklärung Problembehandlung Fehler mit dem Stromsensor im Bitte wenden Sie sich an Ihren Händler. Controller. Fehler mit dem Temperatursensor im Bitte wenden Sie sich an Ihren Händler. Inneren des Akkus. 1. Schalten Sie das System aus und lassen Sie Die Schutztemperatur im Inneren das Pedelec abkühlen.
- Seite 8 Fehler Erklärung Problembehandlung 1. Überprüfen Sie allen Anschlussstecker. Bremssignal hat einen Fehler 2. Wenn der Fehler weiterhin auftritt, wenden (Falls Bremssensoren vorhanden) Sie sich bitte an Ihren Händler. Detektionsschaltung für 15V hat Bitte wenden Sie sich an Ihren Händler. einen Fehler Erkennungsschaltung für den Taster Bitte wenden Sie sich an Ihren Händler.
