Seite 1: Inhaltsverzeichnis
7 BEDIENUNGSANLEITUNG FÜR DP C240.CAN INHALT 7.1 Wichtiger Hinweis 7.6.4 Scheinwerfer / Hintergrundbeleuchtung 7.2 Einführung Des Displays 7.6.5 Schiebehilfe 7.3 Produktbeschreibung 7.6.6 BOOST - Funktion 7.6.7 Batteriekapazitätsanzeige 7.3.1 Technischen Daten 7.6.8 USB - Ladefunktion 7.3.2 Funktionsübersicht 7.7 Einstellungen 7.4 Display Anzeige 7.5 Tasten-Definition... -
Seite 2: Wichtiger Hinweis
• Reinigen Sie das Pedelec nicht mit einem Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell DP C240.CAN BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse ist aus PC und das Display aus ACRYLIC. -
Seite 3: Produktbeschreibung
7.3 PRODUKTBESCHREIBUNG 7.3.2 Funktionsübersicht 7.3.1 Technischen Daten • Geschwindigkeitsanzeige (einschließlich • Betriebstemperatur: -20°C bis 45°C Echtzeit, Höchstgeschwindigkeit und Durch- • Lagertemperatur: -20°C bis 50°C schnittliche Geschwindigkeit) • Wasserdicht: IP65 • Umschaltung zwischen Kilometer und Meile • Lager Feuchtigkeit: 30% - 70% RH •... -
Seite 4: Display Anzeige

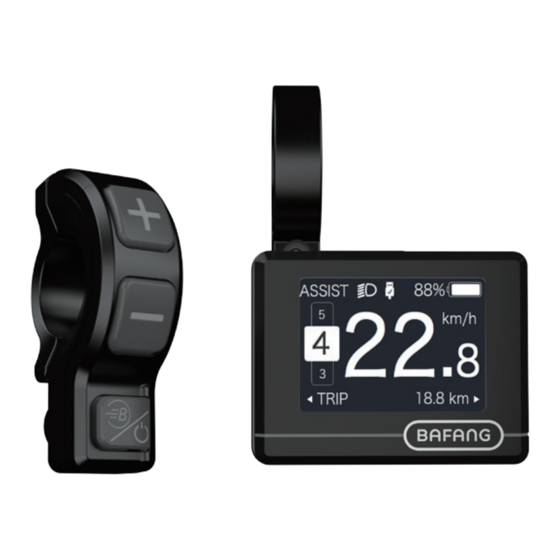

7.4 DISPLAY ANZEIGE Anzeige für Scheinwerfer USB-Ladeanzeige Batteriekapazität Geschwindigkeit in Echtzeit Antriebshilfe Anzeige unterschiedlicher Daten 7.5 TASTEN-DEFINITION Aufwärts Abwärts BOOST / Betrieb Ein/Aus BF-UM-C-DP C240-DE November 2019... -
Seite 5: Normaler Betrieb
7.6 NORMALER BETRIEB 7.6.1 System Ein/Aus Schalten Halten Sie die Taste (>2s) gedrückt, um das Display einzuschalten; das HMI schaltet sich ein und es erscheint das Start-LOGO. Halten Sie die Taste erneut (>2s) gedrückt, um das Display auszus- chalten. Falls die „automatische Abschaltung“ mit 5 Minuten eingestellt ist, schaltet sich das Display nach Ablauf dieser Zeit aus, falls keine Funktion ausgeführt wird. -
Seite 6: Scheinwerfer / Hintergrundbeleuchtung
7.6.4 Scheinwerfer / Hintergrundbeleuchtung Halten Sie die Taste (>2s) gedrückt, um die Hintergrundbeleuchtung und den Scheinwerfer einzus- chalten. Halten Sie die Taste erneut (>2s) gedrückt, um die Hintergrundbeleuchtung und den Scheinwerfer auszuschalten. Die Helligkeit der Hintergrundbeleuchtung können Sie via „Brightness“ einstellen. (Falls das Display bei Dunkelheit eingeschaltet wird, schalten sich die Hintergrundbeleuchtung/ der Scheinwerfer automatisch ein. -
Seite 7: Boost - Funktion
7.6.6 BOOST - Funktion 7.6.8 USB - Ladefunktion Wenn Sie während der Fahrt 25km/h Schließen Sie bei ausgeschaltetem HMI erreichen, können Sie die BOOST-Funktion ein USB-Gerät an den USB-Ladeanschluss aktivieren. Halten Sie dafür die Taste des HMI an. Schalten Sie dann das Display (>2s) gedrückt;... -
Seite 8: Einstellungen
7.7 EINSTELLUNGEN Halten Sie bei eingeschaltetem Display 7.7.1.2 “Auto Off” Automatische gleichzeitig die Tasten gedrückt, um Abschaltung die Einstellungen zu öffnen. Drücken Sie kurz Drücken Sie kurz die Taste oder (<0,5s) die Taste oder zur Auswahl von Auswahl von „Auto Off“ und bestätigen Sie „Setting“, „Information“... -
Seite 9: "Al Sensitivity" Lichtempfindlichkeit
7.7.1.7 “Vibration” Tastenvibration Drücken Sie kurz die Taste oder Auswahl von „Vibration“ und bestätigen Sie (<0,5s). Wählen Sie dann mit den Tasten die Option „YES“ / „NO“ (YES: Vibration ein; NO: Vibration aus). 7.7.1.5 “AL Sensitivity” Drücken Sie nach Ihrer Auswahl die Taste Lichtempfindlichkeit (<0,5s), um die Einstellungen zu speichern Drücken Sie kurz die Taste... -
Seite 10: Information" Informationen
7.7.2 "Information" Informationen 7.7.2.3 “Battery Info” Batteriedaten Drücken Sie kurz die Taste oder Halten Sie bei eingeschaltetem Display Auswahl von „Battery Info“ und drücken Sie die Tasten gedrückt, um das (<0,5s) zum Bestätigen. Drücken Sie Einstellungsmenü zu öffnen. Wählen Sie oder zum Anzeigen der Batteriedaten: dann durch kurzes Drücken (<0,5s) der Taste... -
Seite 11: "Ctrl Info" Steuerungsdaten
Drücken Sie (<0,5s), um die Anzeige Code Erläuterung Einheit zu beenden und zum Menü „Information“ zurückzukehren. Max. Dauer ohne Aufladung Aktuelle Dauer seit Aufladung Anzahl Batteriezellen 7.7.2.6 “Torque Info” Drehmoment Spannung Zelle 1 Drücken Sie kurz die Taste oder Spannung Zelle 2 Auswahl von „Torque Info“... -
Seite 12: Fehlercode-Definition
7.8 FEHLERCODE-DEFINITION Das Display kann die Fehler eines Pedelecs anzeigen. Wenn ein Fehler erkannt wird, einer der folgenden Fehlercodes wird ebenfalls angezeigt. Hinweis: Bitte lesen Sie die Beschreibung des Fehlercodes sorgfältig durch. Wenn der Fehlercode angezeigt wird, starten Sie das System zuerst neu. Wenn das Problem nicht behoben wird, wenden Sie sich bitte an Ihren Händler. Fehler Erklärung Problembehandlung... - Seite 13 Fehler Erklärung Problembehandlung Fehler mit dem Temperatursensor im Bitte wenden Sie sich an Ihren Händler. Inneren des Akkus. 1. Schalten Sie das System aus und lassen Sie Die Schutztemperatur im Inneren das Pedelec abkühlen. des Reglers erreicht den maximalen 2. Wenn das Problem weiterhin auftritt, Schutzwert.
- Seite 14 Fehler Erklärung Problembehandlung 1. Überprüfen Sie allen Anschlussstecker. Bremssignal hat einen Fehler 2. Wenn der Fehler weiterhin auftritt, wenden (Falls Bremssensoren vorhanden) Sie sich bitte an Ihren Händler. Detektionsschaltung für 15V hat Bitte wenden Sie sich an Ihren Händler. einen Fehler Erkennungsschaltung für den Taster Bitte wenden Sie sich an Ihren Händler.
