Seite 1

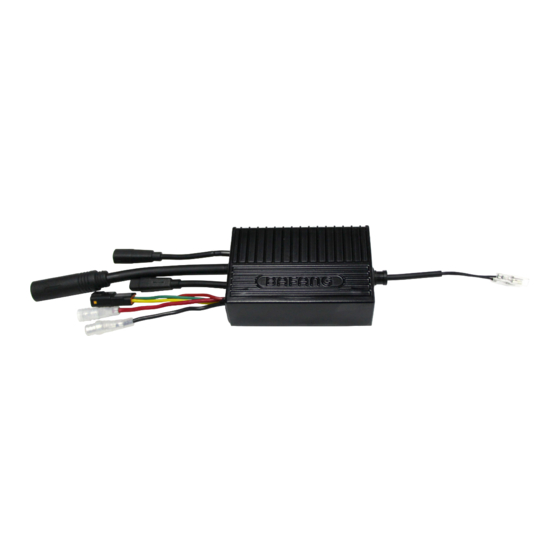

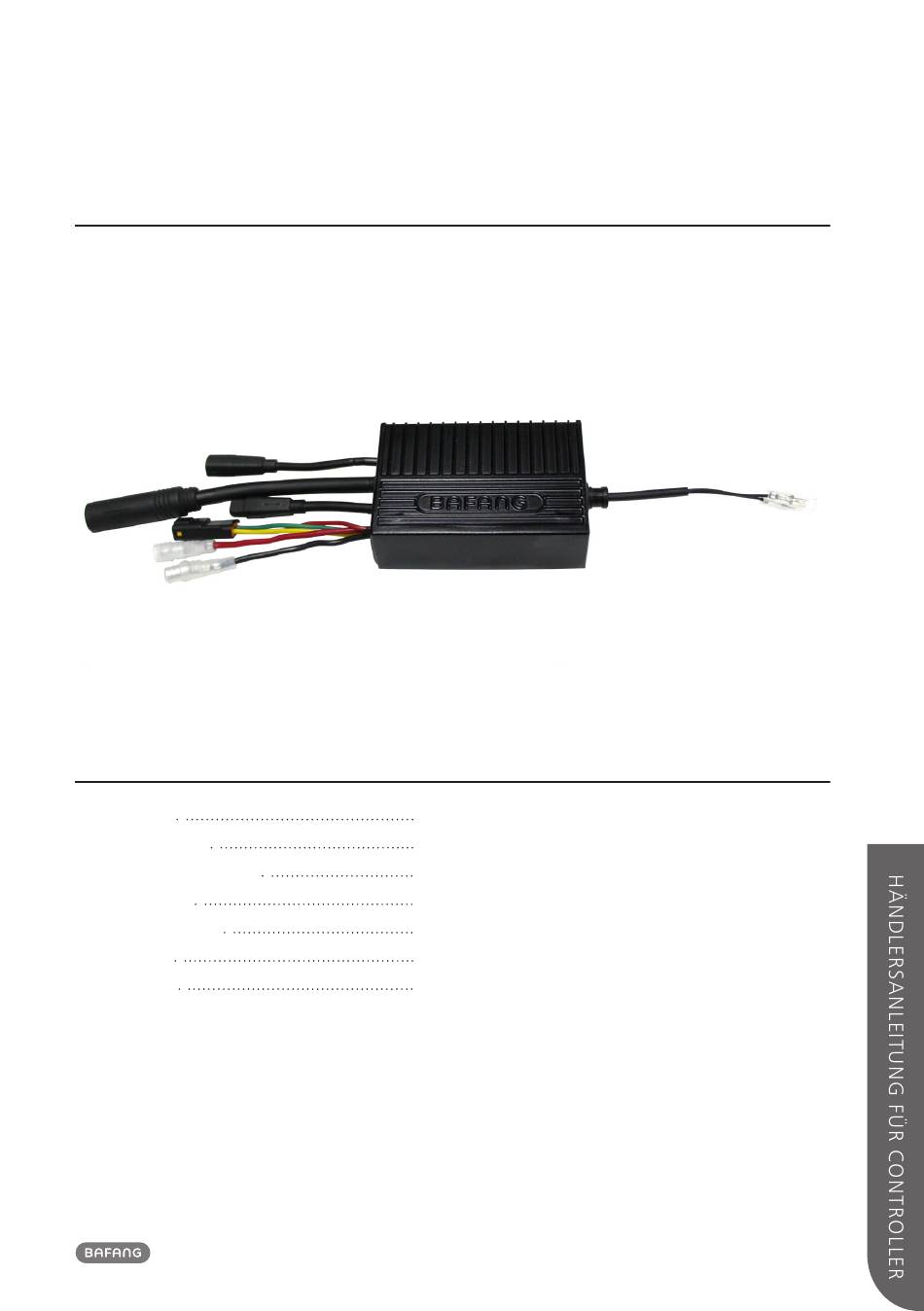

10 HÄNDLERSANLEITUNG FÜR CR S10F.350.FC INHALT 10.1 Einführung 10.2 Technische Daten 10.2.1 Layout und Abmessungen 10.2.2 Spezifikation 10.2.3 Funktionsübersicht 10.3 Installation 10.3.1 Kabelung BF-DM-C-CR S10F-DE November 2019...
Seite 2
10.1 EINFÜHRUNG • Produkt Modell: CR S10F.350.FC • Die Kennzeichnung des Kabeletiketts ist wie folgt: Hinweis: Dieses Etikett enthält wichtige Informationen des Produkts. Entfernen Sie das Etikett nicht vom Controller. 10.2 TECHNISCHE DATEN 10.2.1 Layout und Abmessungen Connector Connect to ..
Seite 3
10.2.3 Funktionsübersicht 10.2.2 Spezifikation • Kommunikationsprotokoll: CAN • Nennspannung (V): 36 / 43 / 48 • Kommunikation mit Batterie und BMS • Nennleistung (W): 250 / 350 • Art der Kraftunterstützung: Geschwindigkeit • Wasserfest: IP65 und Drehmoment • Zertifizierung: CE / ROHS •...
Seite 4
10.3.1.1 Anschluss des Batterie am Controller E. Buchse vom EB-BUS Kabel Verbindung des Kommunikationskabels und des e. Stecker vom Controller Netzkabels vom Controller mit der Batterie. 10.3.1.4 Verlängerungskabel für den Motor verbinden Anschlüsse von Steuerung und Verlängerungska- bel für den Motor miteinander verbinden. F.
