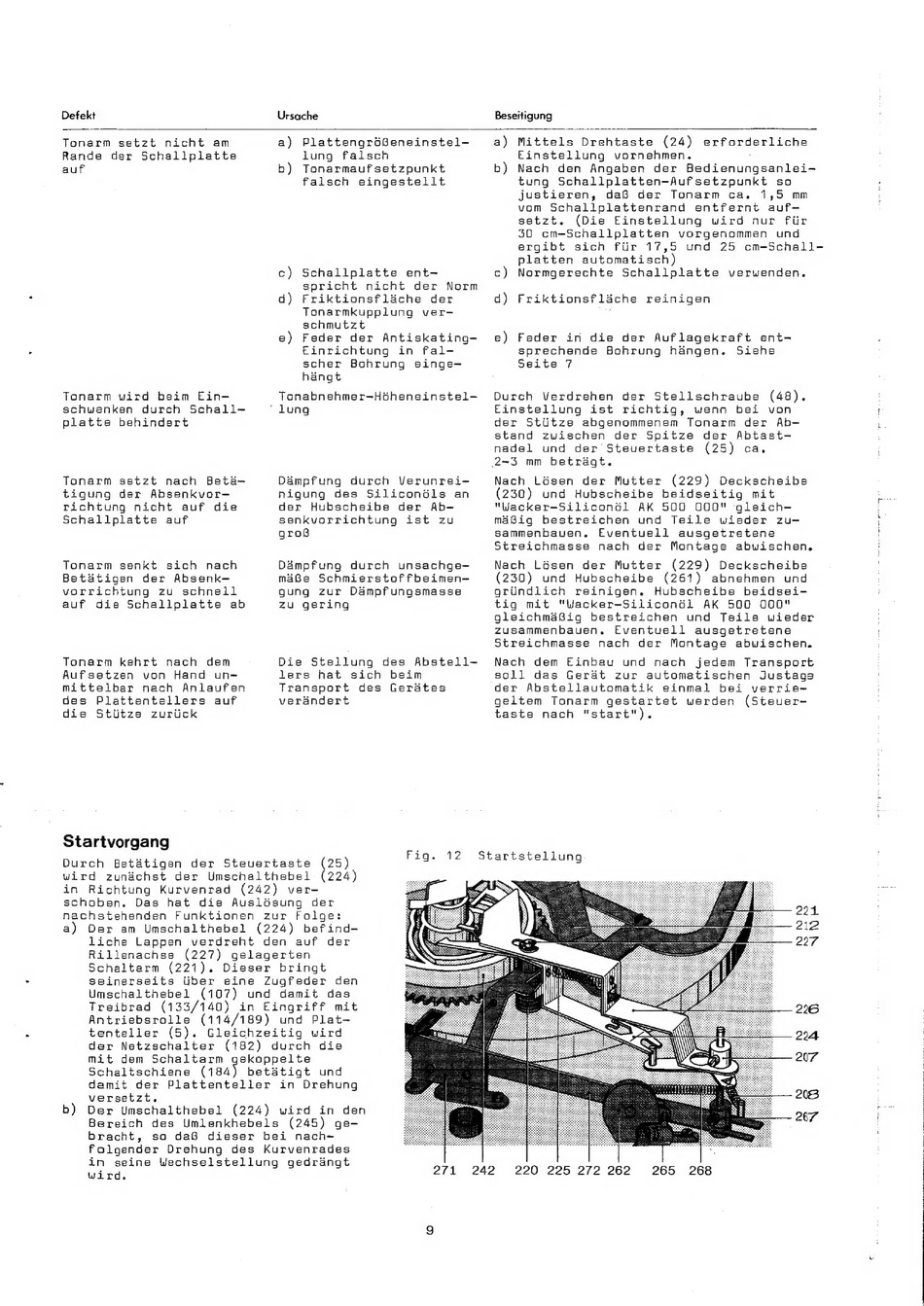

Dual 1214 Serviceanleitung Seite 9

Defekt Ursache Beseitigung
Tonarm setzt nicht am
Rande der Schalliplatte
a)
PlattengrdBeneinstel-
lung falsch
a) Mittels Drehtaste (24) erforderliche
Einstellung vornehmen.
auf b) Tonarmaufsetzpunkt b) Nach den Angaben der Bedienungsanlei-
falsch eingestellt tung Schallplatten-Aufsetzpunkt so
justieren, da®B der Tonarm ca. 1,5 mm
vom Schallplattenrand entfernt auf-
setzt. (Die Einstellung wird nur fir
30 cm-Schallplatten vorgenommen und
ergibt sich fiir 17,5 und 25 cm-Schall—-
platten automatisch)
c) Schallplatte ent-— c) Normgerechte Schallplatte verwenden.
spricht nicht der Norm
d) Friktionsfldache der d) Friktionsflache reinigen
Tonarmkupplung ver—
schmutzt
e) Feder der Antiskating— e) Feder in die der Auflagekraft ent-—
Einrichtung in fal- sprechende Bohrung hangen. Siehe
scher Bohrung einge- Seite 7
hangt
Durch Verdrehen der Stellschraube (48).
Einstellung ist richtig, wenn bei von
der Stitze abgenommenem Tonarm der Ab-
stand zwischen der Spitze der Abtast—
nadel und der Steuertaste (25) ca.
2-3 mm betragt.
Nach Lésen der Mutter (229) Deckscheibe
(230) und Hubscheibe beidseitig mit
"Wacker-Silicondl AK 500 O00" gleich—-
maBig bestreichen und Teile wieder zu-
sammenbauen. Eventuell ausgetretene
Streichmasse nach der Montage abwischen.
Nach Liésen der Mutter (229) Deckscheibe
(230) und Hubscheibe (261) abnehmen und
griindlich reinigen. Hubscheibe beidsei-
tig mit "Wacker-Siliconél AK 500 O00"
gleichméBig bestreichen und Teile wieder
Zusammenbauen. Eventuell ausgetretene '
Streichmasse nach der Montage abwischen.
Tonabnehmer—Hobheneinstel—
"lung
Tonarm wird beim Ein-
schwenken durch Schall—
platte behindert
Tonarm setzt nach Beta—-
tigung der Absenkvor—
richtung nicht auf die
Schallplatte auf
Dampfung durch Verunrei-
nigung des SiliconGls an
der Hubscheibe der Ab-
senkvorrichtung ist zu
groB
seen ey
Tonarm senkt sich nach
Betatigen der Absenk—
vorrichtung zu schnell
auf die Schaliplatte ab
Dampfung durch unsachge—
méBe Schmierstoffbeimen—
gung zur D&ampfungsmasse
zu gering
Tonarm kehrt nach dem
Aufsetzen von Hand un=
mittelbar nach Anlaufen
des Plattentellers auf
die Stttze zurtick
Die Stellung des Abstell-
lers hat sich beim
Transport des Gerdtes
verdndert
Nach dem Einbau und nach jedem Transport
soll das Gerdat zur automatischen Justage
der Abstellautomatik einmal bei verrie-
geltem Tonarm gestartet werden (Steuer-
taste nach "start"),
Startvorgang
Durch Betdtigen der Steuertaste (25)
wird zundchst der Umschalthebel (224)
in Richtung Kurvenrad (242) ver-
schoben. Das hat die Ausldsung der
Figs, V2
Startstellung
nachstehenden Funktionen zur Folge: 224
a) Der am Umschalthebel (224) befind— 2i2
liche Lappen verdreht den auf der 227
Rillenachse (227) gelagerten
Schaltarm (221). Dieser bringt
seinerseits Uber eine Zugfeder den
Umschalthebel (107) und damit das
Treibrad (133/140) in Eingriff mit 26
Antriebsrolle (114/189) und Plat-
tenteller (5). Gleichzeitig wird 204
der Netzschalter (182) durch die
mit dem Schaltarm gekoppelte 207
Schaltschiene (184) betdtigt und
damit der Plattenteller in Drehung
versetzt. 208
b) Der Umschalthebel (224) wird in den 7
Bereich des Umlenkhebels (245) ge-
bracht, so da® dieser bei nach-
Folgender Drehung des Kurvenrades
in seine Wechselstellung gedrangt
wird.
271 242 220 225 272 262 265 268
