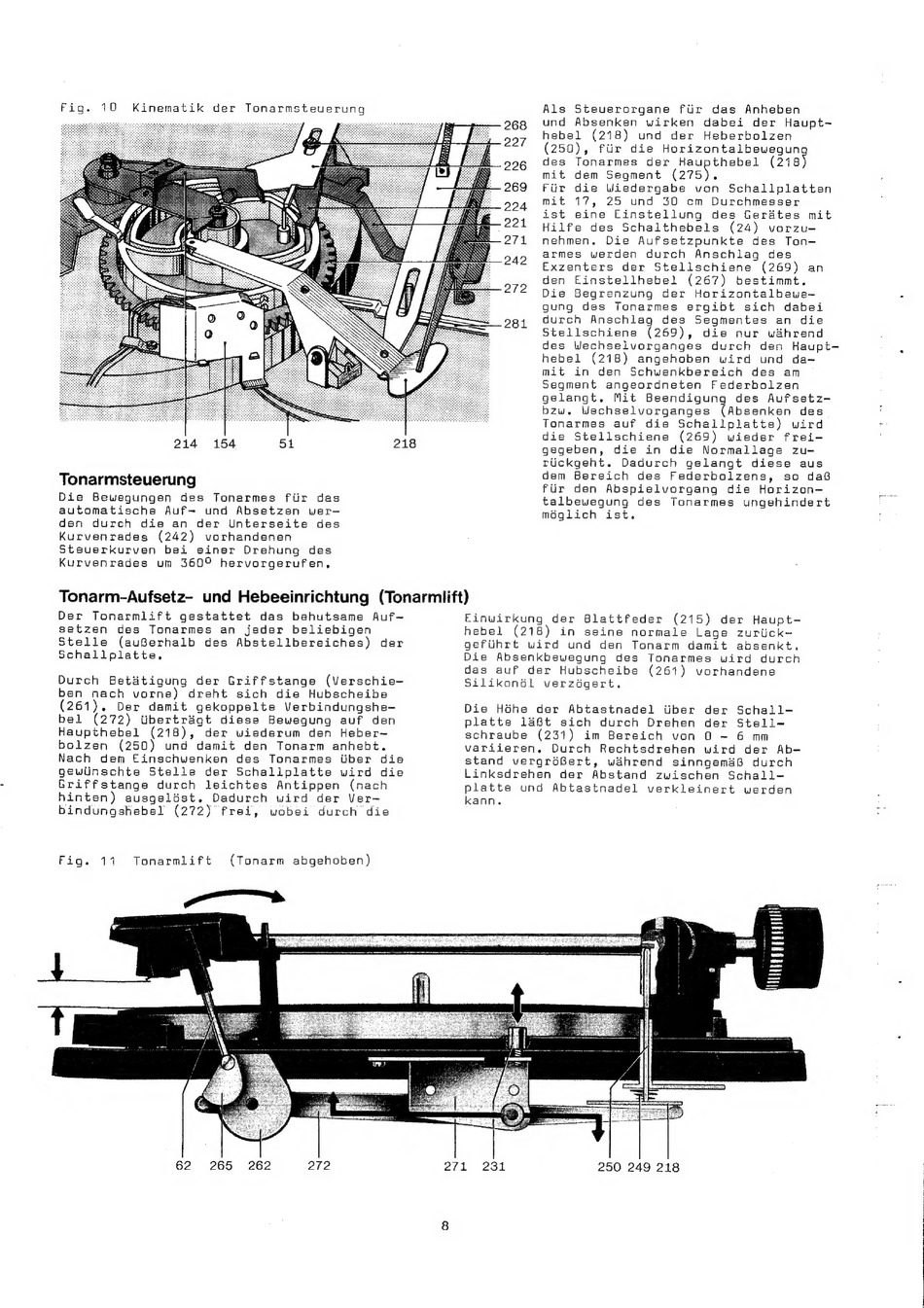

Dual 1214 Serviceanleitung Seite 8

Fig. 10 Kinematik der Tonarmsteuerung
Als Steuerorgane ftir das Anheben
96g und Absenken wirken dabei der Haupt~
9097 ~hebel (218) und der Heberbolzen
(250), fiir die Horizontalbewegun
996 des Tonarmes der Haupthebel (218)
mit dem Segment (275).
269 Fiir die Wiedergabe von Schallplatten
204 mit 17, 25 und 30 cm Durchmesser
ist eine Einstellung des Gerd&dtes mit
221 wWilfe des Schalthebels (24) vorzu-
271 mehmen. Die Aufsetzpunkte des Ton=
oan armes werden durch Anschlag des
Exzenters der Stellschiene (269) an
den Einstellhebel (267) bestimmt.
Die Begrenzung der Horizontalbewe- .
gung des Tonarmes ergibt sich dabei
2981 durch Anschlag des Segmentes an die
Stellschiene (269), die nur wahrend
des Wechselvorganges durch den Haupt—
hebel (218) angehoben wird und da~
mit in den Schwenkbereich des am
Segment angeordneten Federbolzen
gelangt. Mit Beendigung des Aufsetz-—
bzw. Wechselvorganges (Absenken des
Tonarmes auf die Schallplatts) wird r
die Stellschiene (269) wieder frei-
272
214 154 Si 218 gegeben, die in die Normallage zu-
ruckgeht. Dadurch gelangt diese aus
Tonarmsteuerung dem Bereich des Federbolzens, so da@
fiir den Abspielvorgang die Horizon—
talbewegung des Tonarmes ungehindert
moglich ist.
Die Bewegungen des Tonarmes fiir das
automatische Auf und Absetzen wer-
den durch die an der Unterseite des
Kurvenrades (242) vorhandenen
Steuerkurven bei einer Drehung des
Kurvenrades um 360° hervorgerufen.
Tonarm-Aufsetz- und Hebeeinrichtung (Tonarmiift)
Stelle (auGBerhalb des Abstellbereiches) der
Schallplatte,.
Durch Bet&tigung der Griffstange (Verschie-
ben nach vorne) dreht sich die Hubscheibe
(261). Der damit gekoppelte Verbindungshe-
bel (272) tibertragt diese Bewegung auf den
Haupthebel (218), der wiederum den Heber
bolzen (250) und damit den Tonarm anhebt.
Nach dem Einschwenken des Tonarmes tiber die
gewiinschte Stelle der Schallplatte wird die
Griffstange durch leichtes Antippen (nach
hinten) ausgelist. Dadurch wird der Ver-
bindungshebel (272) frei, wobei durch die
Fig. 11 Tomarmlift (Tonarm abgehoben)
62 265 262 272
gefthrt wird und den Tonarm damit absenkt.
Die Absenkbewegung des Tonarmes wird durch
das auf der Hubscheibe (261) vorhandene
Silikaonol verzdgert.
Die HGhe der Abtastnadel iiber der Schall—-
platte 146t sich durch Drehen der Stell-
schraube (231) im Bereich von 0 ~ 6 mm
variieren. Durch Rechtsdrehen wird der Ab-
stand vergroBert, wahrend sinngema@ durch
Linksdrehen der Abstand zwischen Schall-—-
platte und Abtastnadel verkleinert werden
kann.
271 231 250 249 218
