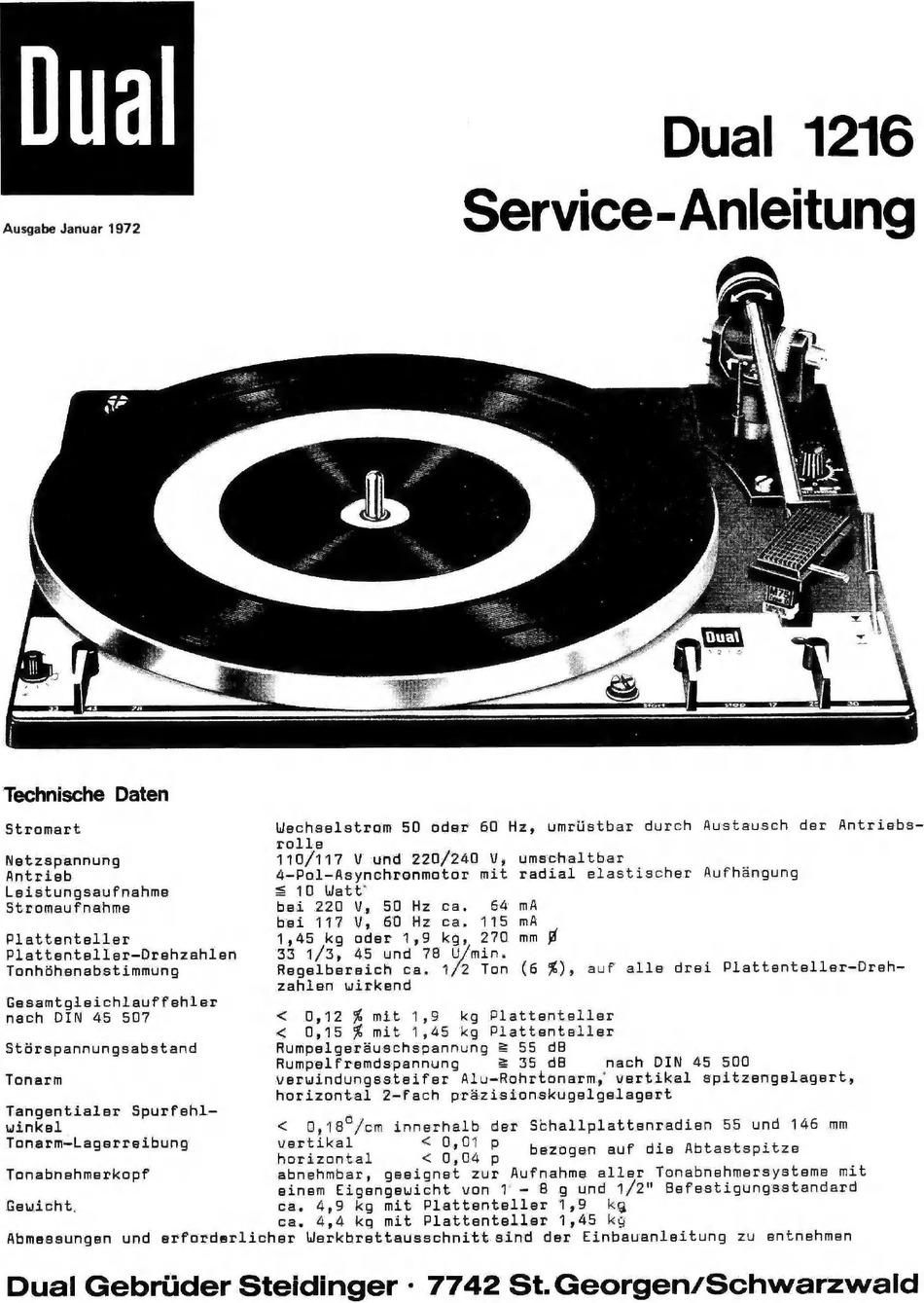

Dual 1216 Serviceanleitung

Ausgabe Januar 1972
o
Technische Daten
Stromart
Netzspannung
Antrieb
Leistungsaufnahme
Stromaufnahme
Plattenteller
Plattenteller-Drehzahlen
Tonhöhenabstimmung
Gesamtgleichlauffehler
nach DIN 45 507
Störspannungsabstand
Tonarm
Tangentialer Spurfehl-
winkel
Tonarm-Lagerreibung
Tonabnehmerkopf
Gewicht,
Dual 1216
Service-Anleitung
Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der Antriebs-
rolle
110/117 V und 220/240 V, umschaltbar
4-Pol-Asynchronmotor mit radial elastischer Aufhängung
= 10 Watt'
bei 220 V, 50 Hz ca. 64 mA
bei 117 V, 60 Hz ca. 115 mA
1,45 kg oder 1,9 kg, 270 mm H
33 1/3, 45 und 78 U/min.
< 0,12 % mit 1,9 kg Plattenteller
< 0,15 % mit 1,45 kg Plattenteller
Rumpelgeräuschspannung = 55 dB
Rumpelfremdspannung = 35 dB nach DIN 45 500
verwindungssteifer Alu-Rohrtonarm, vertikal spitzengelagert,
horizontal 2-fach präzisionskugelgelagert
ca. 4,4 kg mit Plattenteller 1,45 ky
bezogen auf die Abtastspitze
Abmessungen und erforderlicher Werkbrettausschnitt sind der Einbauanleitung zu entnehmen
Dual Gebrüder Steidinger : 7742 St.Georgen/Schwarzwald
