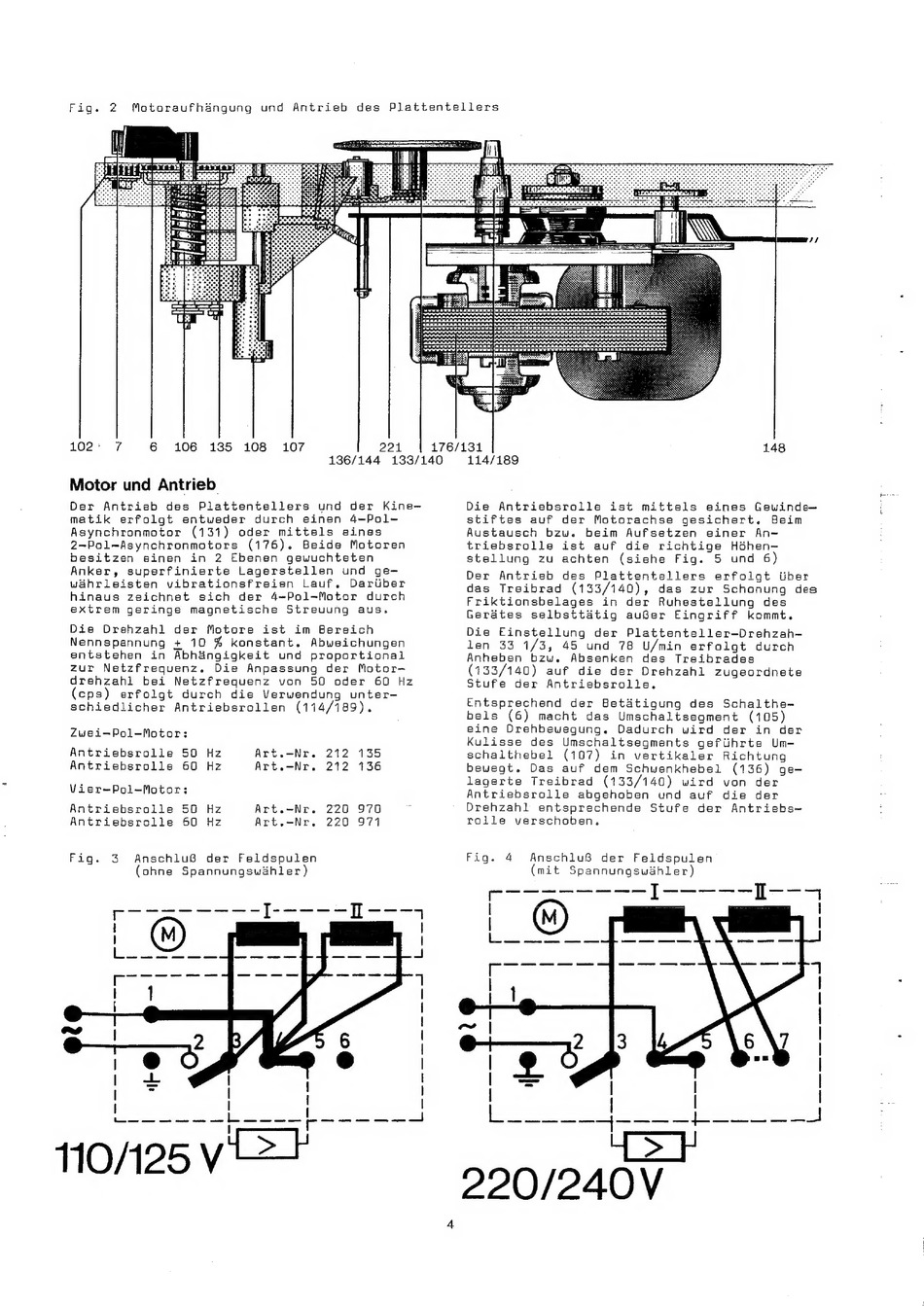

Dual 1214 Serviceanleitung Seite 4

Fig. 2 Motoraufhdngung und Antrieb des Plattentellers
102: 7 6 106 135 108 107 221
Motor und Antrieb
Der Antrieb des Plattentellers und der Kine-
matik erfolgt entweder durch einen 4—-Pol-
Asynchronmotor (131) oder mittels eines
2—Pol—Asynchronmotors (176). Beide Motoren
besitzen einen in 2 Ebenen gewuchteten
Anker, superfinierte Lagerstellen und ge-
wahrleisten vibrationsfreien Lauf. Dariiber
hinaus zeichnet sich der 4—Pol-Motor durch
extrem geringe magnetische Streuung aus.
Die Drehzahl der Motore ist im Bereich
Nennspannung + 10 % konstant. Abweichungen
entstehen in Abh&angigkeit und proportional
zur Netzfrequenz. Die Anpassung der Motor-
drehzahl bei Netzfrequenz von 50 oder 60 Hz
(cps) erfolgt durch die Verwendung unter-
sehiedlicher Antriebsrollen (114/189).
Zwei-—Pol—Motor:
Antriebsrolle 50 Hz
Antriebsrolle 60 Hz
Art.-Nr. 212 135
Art.-Nr. 212 136
Vier—Pol-Motor:
Antriebsrolle 50 Hz
Antriebsrolle 60 Hz
Art.-Nr. 220 970
Art.-Nr. 220 971
Fig. 3 Anschlu@ der Feldspulen
(ohne Spannungswahler)
ana 7 /
176/131
136/144 133/140
148
114/189
Die Antriebsrolle ist mittels eines Gewinde—
stiftes auf der Motorachse gesichert. Beim
Austausch bzu. beim Aufsetzen einer An=
triebsrolle ist auf die richtige Hdhen-
stellung zu achten (siehe Fig. 5 und 6)
Der Antrieb des Plattentellers erfolgt tiber
das Treibrad (133/140), das zur Schonung des
Friktionsbelages in der Ruhestellung des
Gerates selbsttdtig auBer Eingriff kommt.
Die Einstellung der Plattenteller—Drehzah-
len 33 1/3, 45 und 78 U/min erfolgt durch
Anheben bzu. Absenken des Treibrades
(133/140) auf die der Drehzahl zugeordnete
Stufe der Antriebsrolle,
Entsprechend der Bet&tigung des Schalthe-
bels (6) macht das Umschaltsegment (105)
eine Drehbewegung. Dadurch wird der in der
Kulisse des Umschaltsegments gefiihrte Um-—
schalthebel (107) in vertikaler Richtung
bewegt. Das auf dem Schwenkhebel (136) ge-
lagerte Treibrad (133/140) wird von der
Antriebsrolle abgehoben und auf die der
Drehzahl entsprechende Stufe der Antriebs~
rolle verschoben,
Fig. 4 Anschlu8 der Feldspulen
(mit Spannungswahler)
