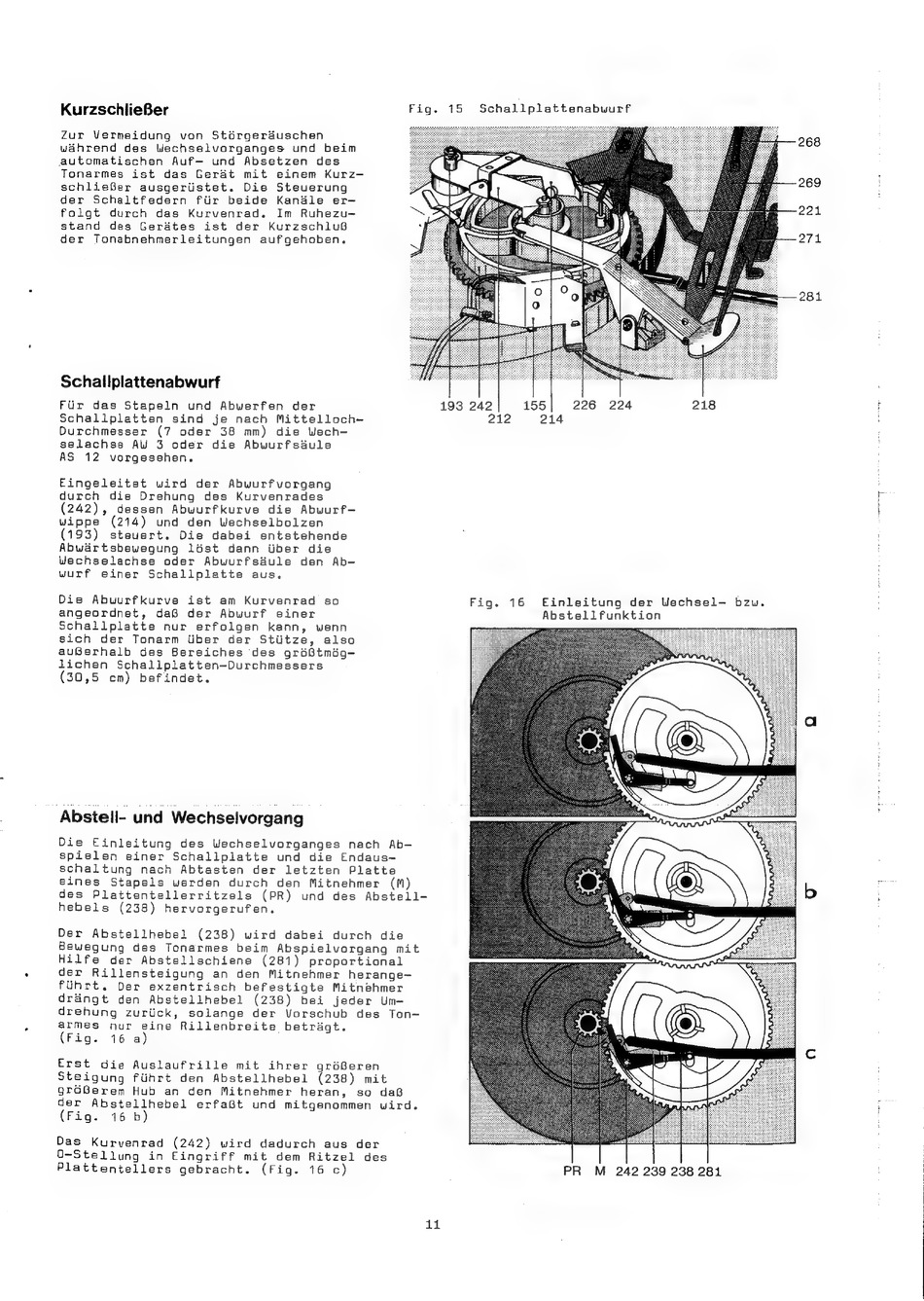

Dual 1214 Serviceanleitung Seite 11

KurzschlieBer Fig. 15 Schallplattenabwurf
Zur Vermeidung von Stérgerduschen 268
wahrend des Wechselvorganges und beim
automatischen Auf—- und Absetzen des
Tonarmes ist das Gerdt mit einem Kurz— 269
schlieBer ausgeriistet. Die Steuerung
der Schaltfedern fiir beide Kan&le er-—
Folgt durch das Kurvenrad. Im Ruhezu- 221
stand des Gerdtes ist der KurzschluB
der Tonabnehmerleitungen aufgehoben. 271
281
Schallplattenabwurf
Fur das Stapeln und Abwerfen der 193 242 155 226 224 218 f
Schallplatten sind je nach Mittelloch— 212 214
Durchmesser (7 oder 38 mm) die Wech—
selachse AW 3 oder die Abwurfsdule
AS 12 vorgesehen.
Eingeleitet wird der Abuwurfvorgang
durch die Drehung des Kurvenrades
(242), dessen Abwurfkurve
die Abwurf-
|
wippe (214) und den Wechselbolzen
(193) steuert. Die dabei entstehende
Abwartsbewegung list dann iiber die
Wechselachse oder Abwurfsdule den Ab-
wurf einer Schallplatte aus.
Die Abuurfkurve ist am Kurvenrad so Fig. 16 Einleitung der Wechsel— bzu.
angeordnet, da@B der Abwurf einer Abstellfunktion
Schallplatte nur erfolgen kann, wenn
sich der Tonarm tiber der Stiitze, also
auBerhalb des Bereiches des gréBtmig—
lichen Schallplatten-Durchmessers
(30,5 cm) befindet.
Abstell- und Wechselvorgang
Die Einleitung des Wechselvorganges nach Ab—
spielen einer Schallplatte und die Endaus~
schaltung nach Abtasten der letzten Platte
eines Stapels werden durch den Mitnehmer (M)
des Plattentellerritzels (PR) und des Abstell-
hebels (238) hervorgerufen.
Der Abstellhebel (238) wird dabei durch die
Bewegung des Tonarmes beim Abspielvorgang mit
Hilfe der Abstellschiene (281) proportional
der Rillensteigung an den Mitnehmer herange~
fihrt. Der exzentrisch befestigte Mitnehmer
drangt den Abstellhebel (238) bei jeder Um-
drehung zuriick, solange der Vorschub des Ton-
armes nur eine Rillenbreite betrdgt.
(Fig. 16 a)
Erst die Auslaufrille mit ihrer gré@Geren
Steigung fiihrt den Abstellhebel (238) mit
grGBerem Hub an den Mitnehmer heran, so daB
der Abstellhebel erfaG@t und mitgenommen wird.
(Fig. 16 b)
11
