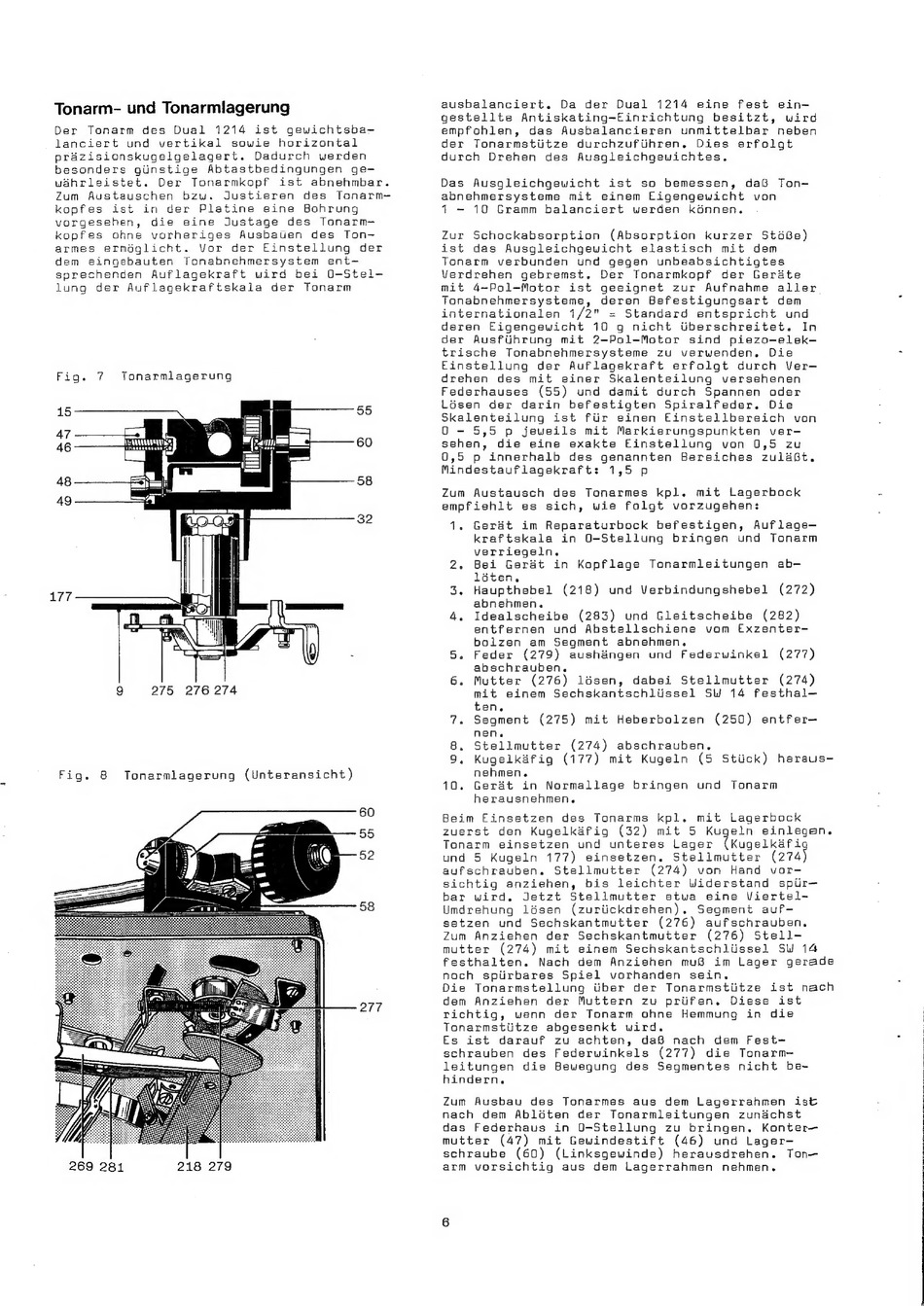

Tonarm- und Tonarmliagerung
Der Taonarm des Dual 1214 ist gewichtsba-
lanciert und vertikal sowie horizontal
prazisionskugelgelagert. Dadurch werden
besonders giinstige Abtastbedingungen ge-
wahrleistet. Der Tonarmkopf ist abnehmbar.
Zum Austauschen bzw. Justieren des Tonarm—
kopfes ist in der Platine eine Bohrung
vorgesehen, die eine Justage des Tonarm—
kopfes ohne vorheriges AusbaUen des Ton-
armes ermdglicht. Vor der Einstellung der
dem eingebauten Tonabnehmersystem ent—
sprechenden Auflagekraft wird bei O-Stel-—
lung der Auflagekraftskala der Tonarm
Tonarmlagerung
9 275 276 274
Fig. 8 Tonarmlagerung (Unteransicht)
60
55
52
on co
277
269 281 218 279
ausbalanciert. Da der Dual 1214 eine fest ein~
gestellte Antiskating-Einrichtung besitzt, wird
empfohlien, das Ausbalancieren unmittelbar neben
der Tonarmstiitze durchzufiihren. Dies erfolgt
durch Drehen des Ausgleichgewichtes.
Das Ausgleichgewicht ist so bemessen, da@ Ton-
abnehmersysteme mit einem Eigengewicht von
1 - 10 Gramm balanciert werden kGnnen.
Zur Schockabsorption (Absorption kurzer Sti@e)
ist das Ausgleichgewicht elastisch mit dem
Tonarm verbunden und gegen unbeabsichtigtes
Verdrehen gebremst. Der Tonarmkopf der Gerdte
mit 4-Pol-Motor ist geeignet zur Aufnahme aller
Tonabnehmersysteme, deren Befestigungsart dem
internationalen 1/2" = Standard entspricht und
deren Eigengewicht 10 g nicht iiberschreitet. In
der Ausfiihrung mit 2-Pol-—Motor sind piezo-elek—
trische Tonabnehmersysteme zu verwenden. Die >
Einstellung der Auflagekraft erfolgt durch Ver—
drehen des mit einer Skalenteilung versehenen
Federhauses (55) und damit durch Spannen oder
Losen der darin befestigten Spiralfeder. Die
Skalenteilung ist fiir einen Einstellbereich von
0 - 5,5 p jeweils mit Markierungspunkten ver-
sehen, die eine exakte Einstellung von 0,5 zu
0,5 p innerhalb des genannten Bereiches zuldf@t.
Mindestauflagekraft: 1,5 p
Zum Austausch des Tonarmes kpl. mit Lagerbock :
empfiehlt es sich, wie folgt vorzugehen:
1. Gerdt im Reparaturbock befestigen, Auflage—
kraftskala in O-Stellung bringen und Tonarm
verriegeln,.
2. Bei Gerdt in Kopflage Tonarmleitungen ab—
léten,.
3. Haupthebel (218) und Verbindungshebel (272)
abnehmen.
4. Idealscheibe (283) und Gleitscheibe (282)
entfernen und Abstellschiene vom Exzenter-
bolzen am Segment abnehmen.
5. Feder (279) aush&ngen und Federwinkel (277)
abschrauben.
6. Mutter (276) lésen, dabei Stellmutter (274)
mit einem Sechskantschliissel SU 14 festhal—
ten.
7. Segment (275) mit Heberbolzen (250) entfer—
nen.
8, Stellmutter (274) abschrauben.
9. Kugelkafig (177) mit Kugeln (5 Stick) heraus-
nehmen.
10. Gerdt in Normallage bringen und Tonarm
herausnehmen.
Beim Einsetzen des Tonarms kpl. mit Lagerbock
zuerst den Kugelkdéfig (32) mit 5 Kugeln einlegen.
Tonarm einsetzen und unteres Lager Ukugelkari
und 5 Kugeln 177) einsetzen. Stellmutter (274)
aufschrauben. Stellmutter (274) von Hand vor-
sichtig anziehen, bis leichter Widerstand sptr—
bar wird, Jetzt Stelimutter etwa eine Viertel-
Umdrehung liésen (zuriickdrehen). Segment auf-—
setzen und Sechskantmutter (276) aufschrauben,
Zum Anziehen der Sechskantmutter (276) Stell-
mutter (274) mit einem Sechskantschlissel SU 14
festhalten. Nach dem Anziehen muB im Lager gerade
noch splirbares Spiel vorhanden sein.
Die Tonarmstellung tiber der Tonarmstiitze ist nach
dem Anziehen der Muttern zu priifen. Diese ist
richtig, wenn der Tonarm ohne Hemmung in die
Tonarmstiitze abgesenkt wird.
Es ist darauf zu achten, da8 nach dem Fest—
schrauben des Federwinkels (277) die Tonarm—
leitungen die Bewegung des Segqmentes nicht be~-
hindern.
Zum Ausbau des Tonarmes aus dem Lagerrahmen ist
nach dem Abléten der Tonarmleitungen zundchst
das Federhaus in O-Stellung zu bringen. Konter—
mutter (47) mit Gewindestift (46) und Lager-
schraube (60) (Linksgewinde) herausdrehen. Ton—
arm vorsichtig aus dem Lagerrahmen nehmen.
|
