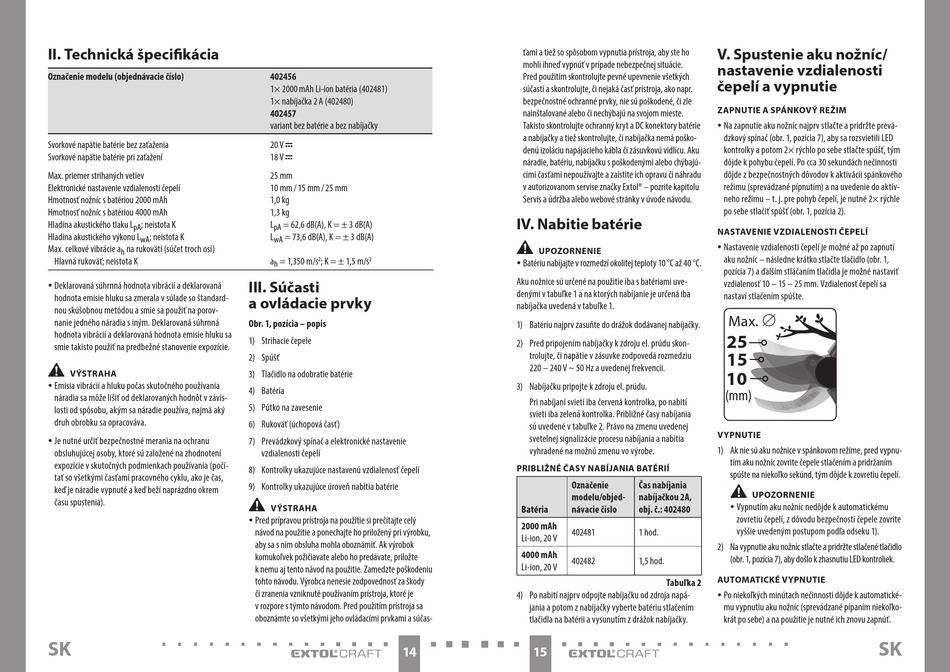

II. Technická špecifikácia
Označenie modelu (objednávacie číslo)
Svorkové napätie batérie bez zaťaženia
Svorkové napätie batérie pri zaťažení
Max. priemer strihaných vetiev
Elektronické nastavenie vzdialenosti čepelí
Hmotnosť nožníc s batériou 2000 mAh
Hmotnosť nožníc s batériou 4000 mAh
Hladina akustického tlaku L
; neistota K
pA
Hladina akustického výkonu L
; neistota K
wA
Max. celkové vibrácie a
na rukoväti (súčet troch osí)
h
Hlavná rukoväť; neistota K
y Deklarovaná súhrnná hodnota vibrácií a deklarovaná
hodnota emisie hluku sa zmerala v súlade so štandard-
nou skúšobnou metódou a smie sa použiť na porov-
nanie jedného náradia s iným. Deklarovaná súhrnná
hodnota vibrácií a deklarovaná hodnota emisie hluku sa
smie takisto použiť na predbežné stanovenie expozície.
•
VÝSTRAHA
y Emisia vibrácií a hluku počas skutočného používania
náradia sa môže líšiť od deklarovaných hodnôt v závis-
losti od spôsobu, akým sa náradie používa, najmä aký
druh obrobku sa opracováva.
y Je nutné určiť bezpečnostné merania na ochranu
obsluhujúcej osoby, ktoré sú založené na zhodnotení
expozície v skutočných podmienkach používania (počí-
tať so všetkými časťami pracovného cyklu, ako je čas,
keď je náradie vypnuté a keď beží naprázdno okrem
času spustenia).
SK
402456
1× 2000 mAh Li-ion batéria (402481)
1× nabíjačka 2 A (402480)
402457
variant bez batérie a bez nabíjačky
20 V
18 V
25 mm
10 mm / 15 mm / 25 mm
1,0 kg
1,3 kg
L
= 62,6 dB(A), K = ± 3 dB(A)
pA
L
= 73,6 dB(A), K = ± 3 dB(A)
wA
a
= 1,350 m/s
2
; K = ± 1,5 m/s
2
h
III. Súčasti
a ovládacie prvky
Obr. 1, pozícia – popis
1) Strihacie čepele
2) Spúšť
3) Tlačidlo na odobratie batérie
4) Batéria
5) Pútko na zavesenie
6) Rukoväť (úchopová časť)
7) Prevádzkový spínač a elektronické nastavenie
vzdialenosti čepelí
8) Kontrolky ukazujúce nastavenú vzdialenosť čepelí
9) Kontrolky ukazujúce úroveň nabitia batérie
•
VÝSTRAHA
y Pred prípravou prístroja na použitie si prečítajte celý
návod na použitie a ponechajte ho priložený pri výrobku,
aby sa s ním obsluha mohla oboznámiť. Ak výrobok
komukoľvek požičiavate alebo ho predávate, priložte
k nemu aj tento návod na použitie. Zamedzte poškodeniu
tohto návodu. Výrobca nenesie zodpovednosť za škody
či zranenia vzniknuté používaním prístroja, ktoré je
v rozpore s týmto návodom. Pred použitím prístroja sa
oboznámte so všetkými jeho ovládacími prvkami a súčas-
14
ťami a tiež so spôsobom vypnutia prístroja, aby ste ho
mohli ihneď vypnúť v prípade nebezpečnej situácie.
Pred použitím skontrolujte pevné upevnenie všetkých
súčastí a skontrolujte, či nejaká časť prístroja, ako napr.
bezpečnostné ochranné prvky, nie sú poškodené, či zle
nainštalované alebo či nechýbajú na svojom mieste.
Takisto skontrolujte ochranný kryt a DC konektory batérie
a nabíjačky a tiež skontrolujte, či nabíjačka nemá poško-
denú izoláciu napájacieho kábla či zásuvkovú vidlicu. Aku
náradie, batériu, nabíjačku s poškodenými alebo chýbajú-
cimi časťami nepoužívajte a zaistite ich opravu či náhradu
v autorizovanom servise značky Extol® – pozrite kapitolu
Servis a údržba alebo webové stránky v úvode návodu.
IV. Nabitie batérie
•
UPOZORNENIE
y Batériu nabíjajte v rozmedzí okolitej teploty 10 °C až 40 °C.
Aku nožnice sú určené na použitie iba s batériami uve-
denými v tabuľke 1 a na ktorých nabíjanie je určená iba
nabíjačka uvedená v tabuľke 1.
1) Batériu najprv zasuňte do drážok dodávanej nabíjačky.
2) Pred pripojením nabíjačky k zdroju el. prúdu skon-
trolujte, či napätie v zásuvke zodpovedá rozmedziu
220 – 240 V ~ 50 Hz a uvedenej frekvencii.
3) Nabíjačku pripojte k zdroju el. prúdu.
Pri nabíjaní svieti iba červená kontrolka, po nabití
svieti iba zelená kontrolka. Približné časy nabíjania
sú uvedené v tabuľke 2. Právo na zmenu uvedenej
svetelnej signalizácie procesu nabíjania a nabitia
vyhradené na možnú zmenu vo výrobe.
PRIBLIŽNÉ ČASY NABÍJANIA BATÉRIÍ
Označenie
Čas nabíjania
modelu/objed-
nabíjačkou 2A,
Batéria
návacie číslo
obj. č.: 402480
2000 mAh
402481
1 hod.
Li-ion, 20 V
4000 mAh
402482
1,5 hod.
Li-ion, 20 V
Tabuľka 2
4) Po nabití najprv odpojte nabíjačku od zdroja napá-
jania a potom z nabíjačky vyberte batériu stlačením
tlačidla na batérii a vysunutím z drážok nabíjačky.
15
V. Spustenie aku nožníc/
nastavenie vzdialenosti
čepelí a vypnutie
ZAPNUTIE A SPÁNKOVÝ REŽIM
y Na zapnutie aku nožníc najprv stlačte a pridržte prevá-
dzkový spínač (obr. 1, pozícia 7), aby sa rozsvietili LED
kontrolky a potom 2× rýchlo po sebe stlačte spúšť, tým
dôjde k pohybu čepelí. Po cca 30 sekundách nečinnosti
dôjde z bezpečnostných dôvodov k aktivácii spánkového
režimu (sprevádzané pípnutím) a na uvedenie do aktív-
neho režimu – t. j. pre pohyb čepelí, je nutné 2× rýchle
po sebe stlačiť spúšť (obr. 1, pozícia 2).
NASTAVENIE VZDIALENOSTI ČEPELÍ
y Nastavenie vzdialenosti čepelí je možné až po zapnutí
aku nožníc – následne krátko stlačte tlačidlo (obr. 1,
pozícia 7) a ďalším stláčaním tlačidla je možné nastaviť
vzdialenosť 10 – 15 – 25 mm. Vzdialenosť čepelí sa
nastaví stlačením spúšte.
∅
Max.
25
15
10
(mm)
VYPNUTIE
1) Ak nie sú aku nožnice v spánkovom režime, pred vypnu-
tím aku nožníc zovrite čepele stlačením a pridržaním
spúšte na niekoľko sekúnd, tým dôjde k zovretiu čepelí.
•
UPOZORNENIE
y Vypnutím aku nožníc nedôjde k automatickému
zovretiu čepelí, z dôvodu bezpečnosti čepele zovrite
vyššie uvedeným postupom podľa odseku 1).
2) Na vypnutie aku nožníc stlačte a pridržte stlačené tlačidlo
(obr. 1, pozícia 7), aby došlo k zhasnutiu LED kontroliek.
AUTOMATICKÉ VYPNUTIE
y Po niekoľkých minútach nečinnosti dôjde k automatické-
mu vypnutiu aku nožníc (sprevádzané pípaním niekoľko-
krát po sebe) a na použitie je nutné ich znovu zapnúť.
