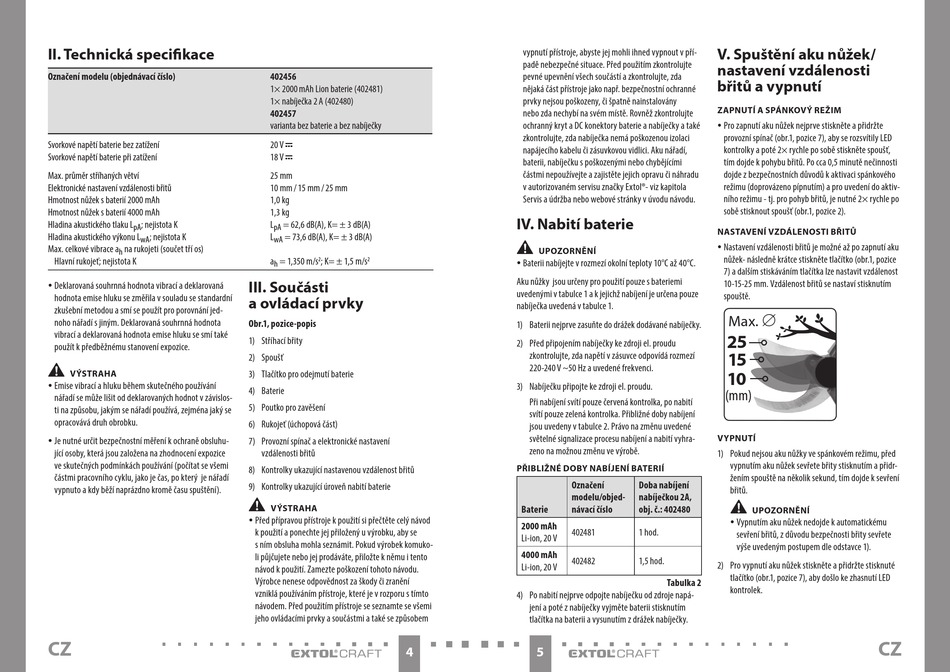

II. Technická specifikace
Označení modelu (objednávací číslo)
Svorkové napětí baterie bez zatížení
Svorkové napětí baterie při zatížení
Max. průměr stříhaných větví
Elektronické nastavení vzdálenosti břitů
Hmotnost nůžek s baterií 2000 mAh
Hmotnost nůžek s baterií 4000 mAh
Hladina akustického tlaku L
; nejistota K
pA
Hladina akustického výkonu L
; nejistota K
wA
Max. celkové vibrace a
na rukojeti (součet tří os)
h
Hlavní rukojeť; nejistota K
y Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se standardní
zkušební metodou a smí se použít pro porovnání jed-
noho nářadí s jiným. Deklarovaná souhrnná hodnota
vibrací a deklarovaná hodnota emise hluku se smí také
použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
CZ
402456
1× 2000 mAh Lion baterie (402481)
1× nabíječka 2 A (402480)
402457
varianta bez baterie a bez nabíječky
20 V
18 V
25 mm
10 mm / 15 mm / 25 mm
1,0 kg
1,3 kg
L
= 62,6 dB(A), K= ± 3 dB(A)
pA
L
= 73,6 dB(A), K= ± 3 dB(A)
wA
a
= 1,350 m/s
2
; K= ± 1,5 m/s
2
h
III. Součásti
a ovládací prvky
Obr.1, pozice-popis
1) Stříhací břity
2) Spoušť
3) Tlačítko pro odejmutí baterie
4) Baterie
5) Poutko pro zavěšení
6) Rukojeť (úchopová část)
7) Provozní spínač a elektronické nastavení
vzdálenosti břitů
8) Kontrolky ukazující nastavenou vzdálenost břitů
9) Kontrolky ukazující úroveň nabití baterie
•
VÝSTRAHA
y Před přípravou přístroje k použití si přečtěte celý návod
k použití a ponechte jej přiložený u výrobku, aby se
s ním obsluha mohla seznámit. Pokud výrobek komuko-
li půjčujete nebo jej prodáváte, přiložte k němu i tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
4
vypnutí přístroje, abyste jej mohli ihned vypnout v pří-
padě nebezpečné situace. Před použitím zkontrolujte
pevné upevnění všech součástí a zkontrolujte, zda
nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány
nebo zda nechybí na svém místě. Rovněž zkontrolujte
ochranný kryt a DC konektory baterie a nabíječky a také
zkontrolujte, zda nabíječka nemá poškozenou izolaci
napájecího kabelu či zásuvkovou vidlici. Aku nářadí,
baterii, nabíječku s poškozenými nebo chybějícími
částmi nepoužívejte a zajistěte jejich opravu či náhradu
v autorizovaném servisu značky Extol®- viz kapitola
Servis a údržba nebo webové stránky v úvodu návodu.
IV. Nabití baterie
•
UPOZORNĚNÍ
y Baterii nabíjejte v rozmezí okolní teploty 10°C až 40°C.
Aku nůžky jsou určeny pro použití pouze s bateriemi
uvedenými v tabulce 1 a k jejichž nabíjení je určena pouze
nabíječka uvedená v tabulce 1.
1) Baterii nejprve zasuňte do drážek dodávané nabíječky.
2) Před připojením nabíječky ke zdroji el. proudu
zkontrolujte, zda napětí v zásuvce odpovídá rozmezí
220-240 V ~50 Hz a uvedené frekvenci.
3) Nabíječku připojte ke zdroji el. proudu.
Při nabíjení svítí pouze červená kontrolka, po nabití
svítí pouze zelená kontrolka. Přibližné doby nabíjení
jsou uvedeny v tabulce 2. Právo na změnu uvedené
světelné signalizace procesu nabíjení a nabití vyhra-
zeno na možnou změnu ve výrobě.
PŘIBLIŽNÉ DOBY NABÍJENÍ BATERIÍ
Označení
Doba nabíjení
modelu/objed-
nabíječkou 2A,
Baterie
návací číslo
obj. č.: 402480
2000 mAh
402481
1 hod.
Li-ion, 20 V
4000 mAh
402482
1,5 hod.
Li-ion, 20 V
Tabulka 2
4) Po nabití nejprve odpojte nabíječku od zdroje napá-
jení a poté z nabíječky vyjměte baterii stisknutím
tlačítka na baterii a vysunutím z drážek nabíječky.
5
V. Spuštění aku nůžek/
nastavení vzdálenosti
břitů a vypnutí
ZAPNUTÍ A SPÁNKOVÝ REŽIM
y Pro zapnutí aku nůžek nejprve stiskněte a přidržte
provozní spínač (obr.1, pozice 7), aby se rozsvítily LED
kontrolky a poté 2× rychle po sobě stiskněte spoušť,
tím dojde k pohybu břitů. Po cca 0,5 minutě nečinnosti
dojde z bezpečnostních důvodů k aktivaci spánkového
režimu (doprovázeno pípnutím) a pro uvedení do aktiv-
ního režimu - tj. pro pohyb břitů, je nutné 2× rychle po
sobě stisknout spoušť (obr.1, pozice 2).
NASTAVENÍ VZDÁLENOSTI BŘITŮ
y Nastavení vzdálenosti břitů je možné až po zapnutí aku
nůžek- následně krátce stiskněte tlačítko (obr.1, pozice
7) a dalším stiskáváním tlačítka lze nastavit vzdálenost
10-15-25 mm. Vzdálenost břitů se nastaví stisknutím
spouště.
∅
Max.
25
15
10
(mm)
VYPNUTÍ
1) Pokud nejsou aku nůžky ve spánkovém režimu, před
vypnutím aku nůžek sevřete břity stisknutím a přidr-
žením spouště na několik sekund, tím dojde k sevření
břitů.
•
UPOZORNĚNÍ
y Vypnutím aku nůžek nedojde k automatickému
sevření břitů, z důvodu bezpečnosti břity sevřete
výše uvedeným postupem dle odstavce 1).
2) Pro vypnutí aku nůžek stiskněte a přidržte stisknuté
tlačítko (obr.1, pozice 7), aby došlo ke zhasnutí LED
kontrolek.
