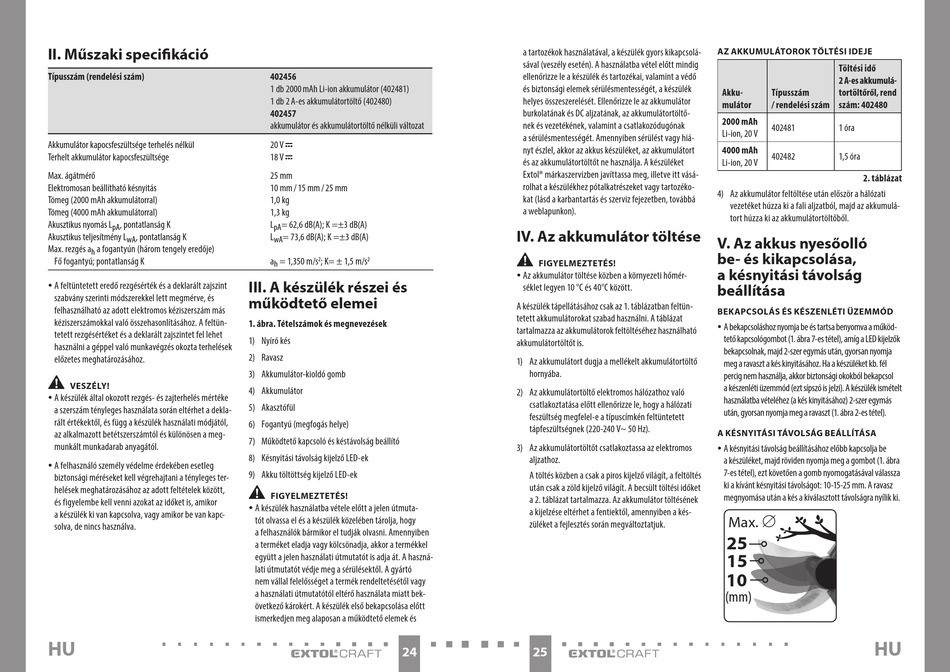

II. Műszaki specifikáció
Típusszám (rendelési szám)
Akkumulátor kapocsfeszültsége terhelés nélkül
Terhelt akkumulátor kapocsfeszültsége
Max. ágátmérő
Elektromosan beállítható késnyitás
Tömeg (2000 mAh akkumulátorral)
Tömeg (4000 mAh akkumulátorral)
Akusztikus nyomás L , pontatlanság K
pA
Akusztikus teljesítmény L , pontatlanság K
wA
Max. rezgés a a fogantyún (három tengely eredője)
h
Fő fogantyú; pontatlanság K
y A feltüntetett eredő rezgésérték és a deklarált zajszint
szabvány szerinti módszerekkel lett megmérve, és
felhasználható az adott elektromos kéziszerszám más
kéziszerszámokkal való összehasonlításához. A feltün-
tetett rezgésértéket és a deklarált zajszintet fel lehet
használni a géppel való munkavégzés okozta terhelések
előzetes meghatározásához.
•
VESZÉLY!
y A készülék által okozott rezgés- és zajterhelés mértéke
a szerszám tényleges használata során eltérhet a dekla-
rált értékektől, és függ a készülék használati módjától,
az alkalmazott betétszerszámtól és különösen a meg-
munkált munkadarab anyagától.
y A felhasználó személy védelme érdekében esetleg
biztonsági méréseket kell végrehajtani a tényleges ter-
helések meghatározásához az adott feltételek között,
és figyelembe kell venni azokat az időket is, amikor
a készülék ki van kapcsolva, vagy amikor be van kapc-
solva, de nincs használva.
HU
402456
1 db 2000 mAh Li-ion akkumulátor (402481)
1 db 2 A-es akkumulátortöltő (402480)
402457
akkumulátor és akkumulátortöltő nélküli változat
20 V
18 V
25 mm
10 mm / 15 mm / 25 mm
1,0 kg
1,3 kg
L = 62,6 dB(A); K =±3 dB(A)
pA
L = 73,6 dB(A); K =±3 dB(A)
wA
a = 1,350 m/s 2 ; K= ± 1,5 m/s 2
h
III. A készülék részei és
működtető elemei
1. ábra. Tételszámok és megnevezések
1) Nyíró kés
2) Ravasz
3) Akkumulátor-kioldó gomb
4) Akkumulátor
5) Akasztófül
6) Fogantyú (megfogás helye)
7) Működtető kapcsoló és késtávolság beállító
8) Késnyitási távolság kijelző LED-ek
9) Akku töltöttség kijelző LED-ek
•
FIGYELMEZTETÉS!
y A készülék használatba vétele előtt a jelen útmuta-
tót olvassa el és a készülék közelében tárolja, hogy
a felhasználók bármikor el tudják olvasni. Amennyiben
a terméket eladja vagy kölcsönadja, akkor a termékkel
együtt a jelen használati útmutatót is adja át. A haszná-
lati útmutatót védje meg a sérülésektől. A gyártó
nem vállal felelősséget a termék rendeltetésétől vagy
a használati útmutatótól eltérő használata miatt bek-
övetkező károkért. A készülék első bekapcsolása előtt
ismerkedjen meg alaposan a működtető elemek és
24
a tartozékok használatával, a készülék gyors kikapcsolá-
sával (veszély esetén). A használatba vétel előtt mindig
ellenőrizze le a készülék és tartozékai, valamint a védő
és biztonsági elemek sérülésmentességét, a készülék
helyes összeszerelését. Ellenőrizze le az akkumulátor
burkolatának és DC aljzatának, az akkumulátortöltő-
nek és vezetékének, valamint a csatlakozódugónak
a sérülésmentességét. Amennyiben sérülést vagy hiá-
nyt észlel, akkor az akkus készüléket, az akkumulátort
és az akkumulátortöltőt ne használja. A készüléket
Extol® márkaszervizben javíttassa meg, illetve itt vásá-
rolhat a készülékhez pótalkatrészeket vagy tartozéko-
kat (lásd a karbantartás és szerviz fejezetben, továbbá
a weblapunkon).
IV. Az akkumulátor töltése
•
FIGYELMEZTETÉS!
y Az akkumulátor töltése közben a környezeti hőmér-
séklet legyen 10 °C és 40°C között.
A készülék tápellátásához csak az 1. táblázatban feltün-
tetett akkumulátorokat szabad használni. A táblázat
tartalmazza az akkumulátorok feltöltéséhez használható
akkumulátortöltőt is.
1) Az akkumulátort dugja a mellékelt akkumulátortöltő
hornyába.
2) Az akkumulátortöltő elektromos hálózathoz való
csatlakoztatása előtt ellenőrizze le, hogy a hálózati
feszültség megfelel-e a típuscímkén feltüntetett
tápfeszültségnek (220-240 V~ 50 Hz).
3) Az akkumulátortöltőt csatlakoztassa az elektromos
aljzathoz.
A töltés közben a csak a piros kijelző világít, a feltöltés
után csak a zöld kijelző világít. A becsült töltési időket
a 2. táblázat tartalmazza. Az akkumulátor töltésének
a kijelzése eltérhet a fentiektől, amennyiben a kés-
züléket a fejlesztés során megváltoztatjuk.
25
AZ AKKUMULÁTOROK TÖLTÉSI IDEJE
Töltési idő
2 A-es akkumulá-
Akku- Típusszám tortöltőről, rend
mulátor / rendelési szám szám: 402480
2000 mAh
402481 1 óra
Li-ion, 20 V
4000 mAh
402482 1,5 óra
Li-ion, 20 V
2. táblázat
4) Az akkumulátor feltöltése után először a hálózati
vezetéket húzza ki a fali aljzatból, majd az akkumulá-
tort húzza ki az akkumulátortöltőből.
V. Az akkus nyesőolló
be- és kikapcsolása,
a késnyitási távolság
beállítása
BEKAPCSOLÁS ÉS KÉSZENLÉTI ÜZEMMÓD
y A bekapcsoláshoz nyomja be és tartsa benyomva a működ-
tető kapcsológombot (1. ábra 7-es tétel), amíg a LED kijelzők
bekapcsolnak, majd 2-szer egymás után, gyorsan nyomja
meg a ravaszt a kés kinyitásához. Ha a készüléket kb. fél
percig nem használja, akkor biztonsági okokból bekapcsol
a készenléti üzemmód (ezt sípszó is jelzi). A készülék ismételt
használatba vételéhez (a kés kinyitásához) 2-szer egymás
után, gyorsan nyomja meg a ravaszt (1. ábra 2-es tétel).
A KÉSNYITÁSI TÁVOLSÁG BEÁLLÍTÁSA
y A késnyitási távolság beállításához előbb kapcsolja be
a készüléket, majd röviden nyomja meg a gombot (1. ábra
7-es tétel), ezt követően a gomb nyomogatásával válassza
ki a kívánt késnyitási távolságot: 10-15-25 mm. A ravasz
megnyomása után a kés a kiválasztott távolságra nyílik ki.
∅
Max.
25
15
10
(mm)
