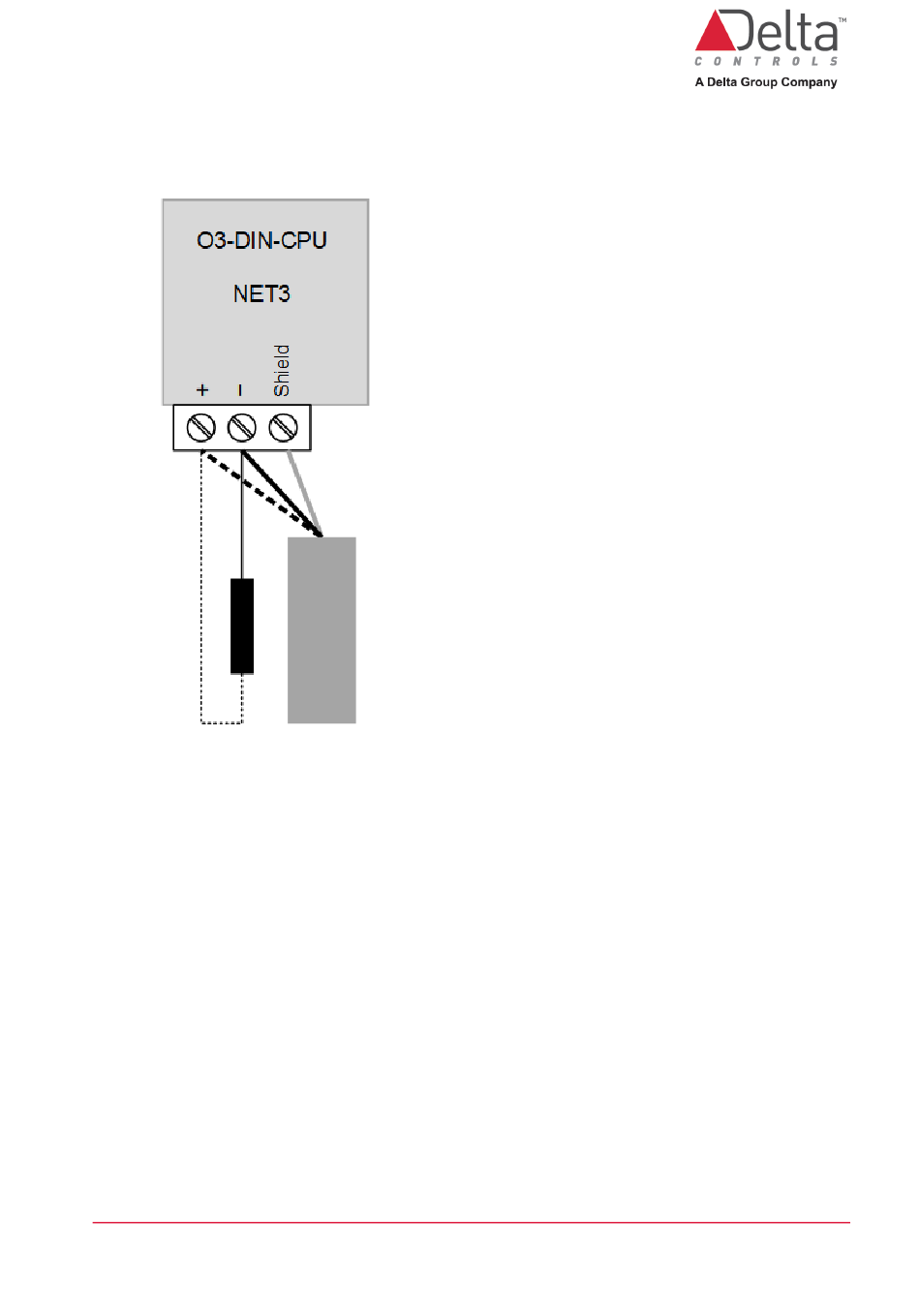

Wenn ein O3-DIN-CPU Controller an einem der Enden der Netzwerk-Daisy-Chain
Verkabelung platziert ist, muss ein 120 Ohm Abschlusswiderstand über die NET3-
Anschlussstifte verkabelt werden (siehe folgende Abbildung).
120 Ohm
Abschluss-
24 AWG (Ø 0,51 mm)
Widerstand
abgeschirmtes 2-adriges Kabel
(O3-BUS-Netzwerk)
Die Abschirmung des Netzwerkkabels muss an jedem Sensor-Hub im O3BUS-Netzwerk
durchverbunden werden, um eine durchgehende Abschirmung zu erhalten, die sich
über die gesamte Länge des Netzwerks erstreckt.
Erden Sie den Schirm an keiner Stelle im Netzwerk. Die Abschirmung sollte an den
Sensorhub (s) angeschlossen bleiben, die sich an den terminierten Enden des
Netzwerks befinden.
