Pumpenantriebs-
kompatibilität
Montage des
Pumpenkopfs am
Masterflex
Kapitel 2
The I/P® Rapid-Load® Pumpenkopf hat eine Standard-Wellenschnittstelle für
MASTERFLEX I/P-Pumpenantriebe. Der Pumpenantrieb muss 42 kg·cm
Drehmoment liefern.
HINWEIS: Diese Antriebe können normalerweise zwei oder mehr
Pumpenköpfe antreiben.
1. Stellen Sie sicher, dass der Pumpenantrieb AUSgeschaltet ist. Installieren Sie
die Befestigungsplatte mit den (4) #10- 24 PFHS
(im Lieferumfang enthalten). (Mit „A" in Abbildung 2-1 bezeichnet.)
2. Bei Verwendung eines Open Head Sensors (Etikett „C") ziehen Sie den
Antrieb
Stecker von der Unterseite des Pumpenkopfes ab und lassen ihn frei
hängen. Achten Sie bei der Montage des Pumpenkopfes darauf, dass das
Kabel nicht eingeklemmt wird.
3. Die Pumpen-Flachwelle auf den Schlitz in der Motorwelle ausrichten.
4. Die Pumpenkopf-Ausrichtungsbohrungen über die Stifte schieben und
prüfen, ob die Pumpe vollständig sitzt.
5. Die Pumpe mit den vier (4) #10-32 PPHS Befestigungsschrauben
(im Lieferumfang enthalten) am Pumpenantrieb befestigen. (Mit „B" in
Abbildung 2-1 bezeichnet.)
6. Nach der Montage des Pumpenkopfes. Wenn der Open Head Sensor
verwendet wird, schließen Sie ein Ende des Kabels an das Pumpenkopfkabel
an. Verlegen Sie das Kabel unter der Antriebseinheit und schließen Sie es an
die mit OHS gekennzeichnete Buchse auf der Rückseite des Antriebs an.

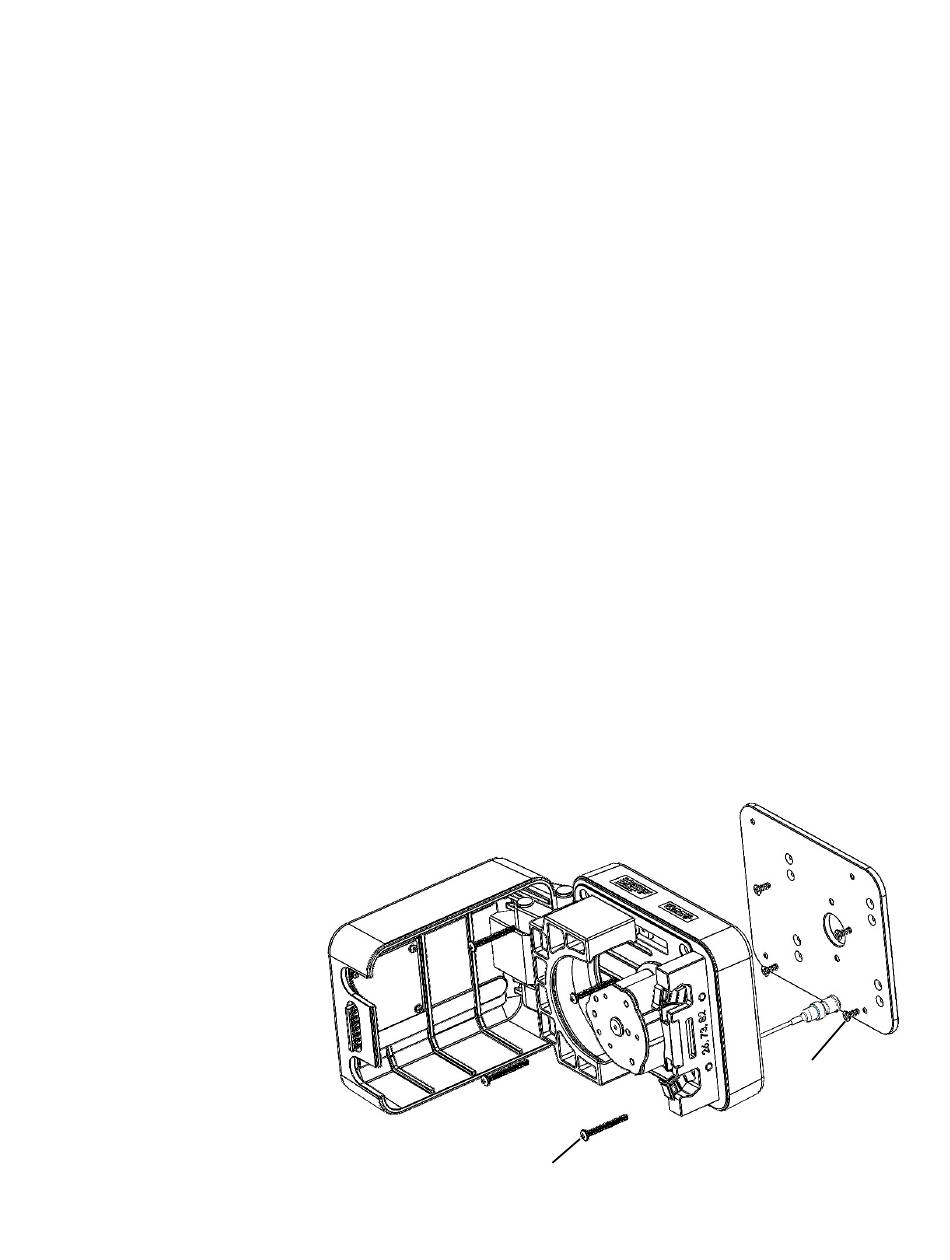

Abbildung 2-1 . MONTAGEBOHRUNGEN
Setup und Betrieb
B
®
MASTERFLEX
A
®
®
I/P
Rapid-Load
Pumpenkopf Betriebsanleitung
2-1
