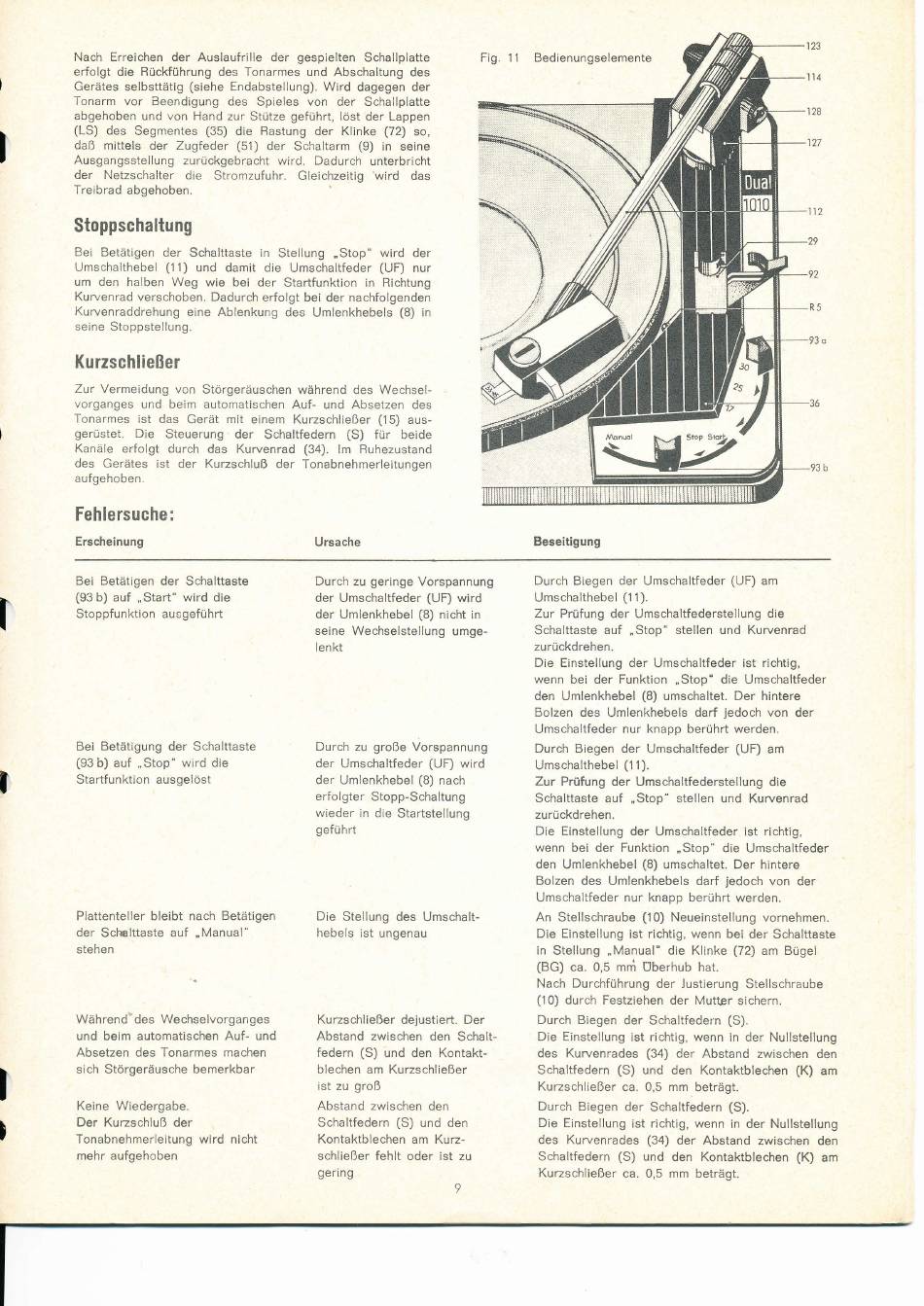

Dual 1010 Service Seite 9

Nach Erreichen
der Auslaufrille der gespielten
Schallplatte
erfolgt die
Rückführung
des
Tonarmes
und
Abschaltung
des
Gerätes
selbsttätig (siehe
Endabstellung).
Wird
dagegen der
Tonarm
vor
tseendigung
des
Spieles
von der
Schallplatte
abgehoben und
von
Hand zur Stütze
geführt, löst der
Lappen
(LS) des
Segmentes
(35) die
Flastung
der Klinke (72)
so,
daß mittels der Zugfeder (51) der
Schaltarm
(9) in
seine
Ausgangsstellung
zurückgebracht
wird.
Dadurch
unterbricht
der
Netzschalter
die
Stromzufuhr. Gleichzeitig
wird
das
Treibrad
abgehoben.
Stoppschaltung
Bei
Betätigen
der
Schalttaste
in
Stellung .Stop"
wird
der
Umschalthebel
(1
1)
und damit
die
Umschaltfeder
(UF)
nur
um den
halben
Weg wie bei der
Startfunktion
in
Richtung
Kurvenrad verschoben. Dadurch
erfolgt bei der
nachfolgenden
Kurvenraddrehung
eine Ablenkung
des
Umlenkhebels
(B)
in
seine Stoppstellung.
Kurzschließer
Zur
Vermeidung
von
Störgeräuschen
während des
Wechsel-
vorganges und beim
automatischen
Auf-
und
Absetzen
des
Tonarmes
ist
das Gerät mit
einem Kurzschließer
(1
5)
aus-
gerüstet.
Die
Steuerung
der
Schaltfedern
(S)
für
beide
Kanäle
erfolgt
durch
das
Kurvenrad (3a).
lm
Buhezustand
des
Gerätes
ist
der
Kurzschluß der
Tonabnehmerleitungen
aufgehoben.
Fehlersuche:
Erscheinung Ursache
Beseitigung
l
Bei Betätigen der
Schalttaste
(93b) auf
.,Start"
wird
die
Stoppfunktion ausgeführt
Bei
Betätigung
der
Schalttaste
(93
b) auf
,,Stop" wird
die
Startfunktion ausgelöst
Plattenteller
bleibt
nach Betätigen
der
Schalttaste
auf
"Manual"
stehen
Während"des
Wechselvorganges
und beim
automatischen
Auf-
und
Absetzen
des
Tonarmes machen
sich
Störgeräusche bemerkbar
Keine
Wiedergabe.
Der
Kurzschluß der
Tonabnehmerleitung
wird
nicht
mehr aufgehoben
Durch zu geringe Vorspannung
der Umschaltfeder (UF) wird
der Umlenkhebel (B) nicht
in
seine Wechselstellung
umge-
lenkt
Durch
zu große Vorspannung
der
Umschaltfeder
(UF) wird
der Umlenkhebel (B)
nach
erfolgter
Stopp-Schaltung
wieder in die
Startstellung
gef ül-'rt
Die
Stellung
des
Umschalt-
hebels ist
ungenau
Kurzschließer dejustiert. Der
Abstand zwischen den
Schalt-
federn
(S)
und den Kontakt-
blechen am Kurzschließer
ist
zu
groß
Abstand
zwischen den
Schaltfedern
(S)
und
den
Kontaktblechen am
Kurz-
schließer fehlt oder
ist
zu
gering
9
Durch Biegen
der
Umschaltfeder (UF)
am
Umschalthebel
(1 1).
Zur Prüfung der
Umschaltfederstellung die
Schalttaste
auf "Stop"
stellen und
Kurvenrad
zurückdrehen.
Die
Einstellung
der
Umschaltfeder
ist
richtig,
wenn bei der Funktion ,,Stop" die
Umschaltfeder
den
Umlenkhebel
(8)
umschaltet.
Der
hintere
Bolzen
des
Umlenkhebels
darf
jedoch
von
der
Umschaltfeder
nur knapp berührt werden.
Durch Biegen
der
Umschaltfeder
(UF)
am
Umschalthebel
(1
1).
Zur
Prüfung der
Umschaltfederstellung die
Schalttaste
auf "Stop"
stellen und
Kurvenrad
zurückdrehen.
Die
Einstellung
der
Umschaltfeder
ist
richtig,
wenn bei der
Funktion
"Stop"
die
Umschaltfeder
den Umlenkhebel (B) umschaltet. Der
hintere
Bolzen
des
Umlenkhebels
darf
jedoch
von
der
Umschaltfeder
nur knapp berührt
werden.
An
Stellschraube
(.l0)
Neueinstellung vornehmen.
Die
Einstellung
ist richtig,
wenn
bei der
Schalttaste
in
Stellung
"Manual" die Klinke (72) am
Bügel
(BG) ca. 0,5 mm lJberhub
hat.
Nach
Durchführung
der
Justierung Stellschraube
(10) durch
Festziehen
der
MuttBr
sichern.
Durch Biegen der Schaltfedern
(S).
Die Einstellung ist richtig, wenn in der
Nullstellung
des
Kurvenrades
(34) der
Abstand zwischen
den
Schaltfedern
(S)
und den Kontaktblechen
(K)
am
Kurzschließer ca. 0,5 mm
beträgt.
Durch Biegen
der
Schaltfedern
(S).
Die
Einstellung ist richtig, wenn in
der Nullstellung
des
Kurvenrades
(34) der
Abstand zwischen
den
Schaltfedern
(S)
und den
Kontaktblechen
(K)
am
Kurzschließer
ca.
0,5
mm beträgt.
