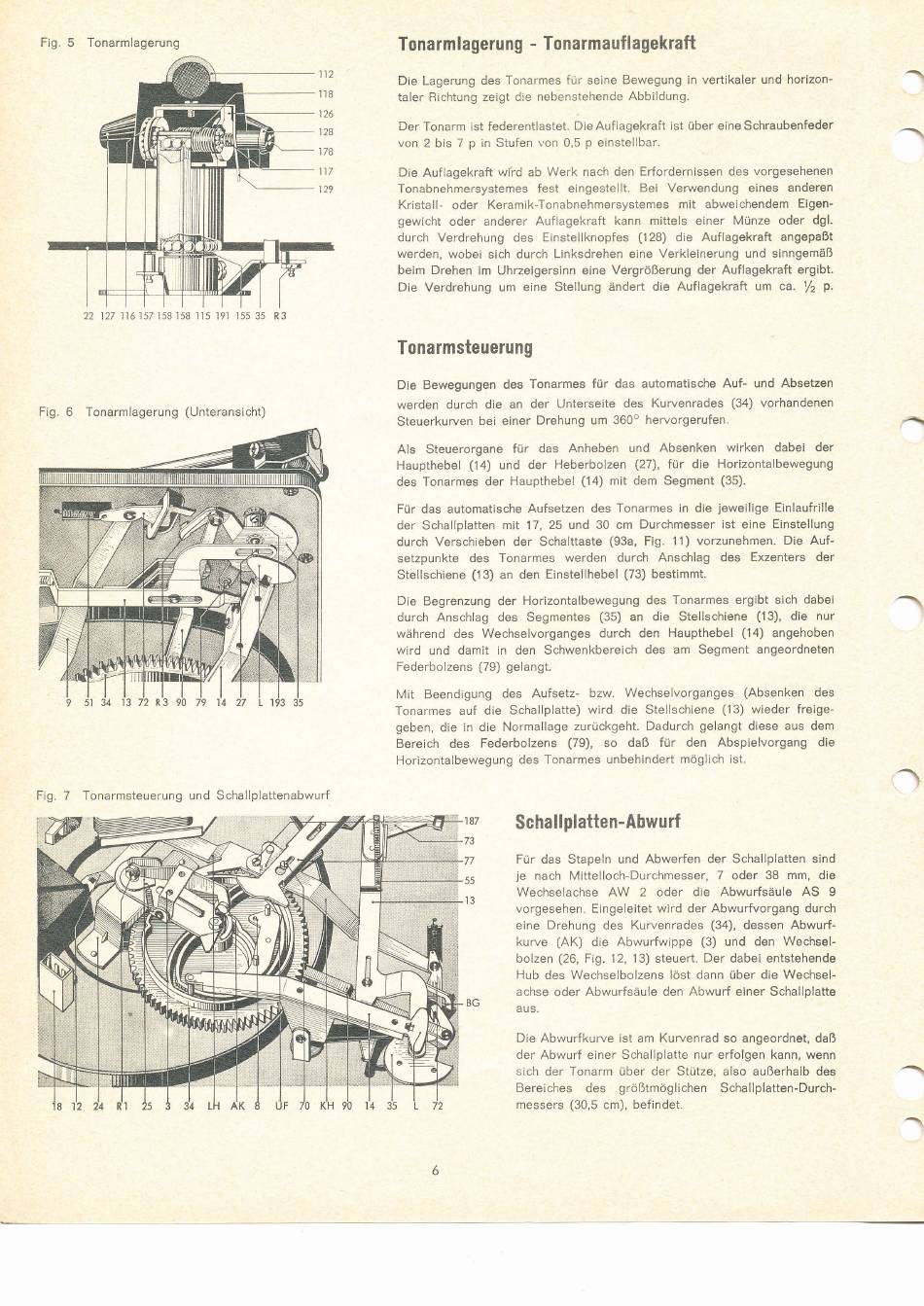

Dual 1010 Service Seite 6

Fig.
5
Tonarmlagerung Tonarmlagerung
-
Tonarmauflagekraft
Die Lagerung des Tonarmes
für
seine Bewegung in
vertikaler und horizon-
taler
Richtung
zeigt dje
nebenstehende Abbildung.
Der Tonarm ist federentlastet. Die
Auflagekraft ist über eine Schraubenfeder
von
2
bis 7
p
in
Stufen
von
0,5
p
einstellbar.
Die Auflagekraft
wiid
ab
Werk nach den
Erfordernissen des vorgesehenen
Tonabnehmersystemes
fest
eingestellt.
Bei
Verwendung eines
anderen
Kristall- oder
Keramik-Tonabnehmersystemes
mit
abweichendem
Eigen-
gewicht
oder
anderer
Auflagekraft kann mittels einer
Münze
oder
dgl.
durch
Verdrehung
des
Einstellknopfes
(128)
die
Auflagekraft
angepaßt
werden, wobei sich durch Linksdrehen eine Verkleinerung und
sinngemäß
beim Drehen im
Uhrzeigersinn
eine Vdrgrößerung der Auflagekraft
ergibt.
Die Verdrehung
um eine
Stellung
ändeft
die
Auflagekraft um ca.
12
p.
Tonarmsteuerung
Die
Bewegungen
des Tonarmes
für
das automatische
Auf-
und
Absetzen
werden durch
die
an
der
Unterseite
des
Kurvenrades (34)
vorhandenen
Steuerkurven
bei einer Drehung um 3600 hervorgerufen.
AIs
Steuerorgane
für
das Anheben
und Absenken wirken dabei
der
Haupthebel
(14) und
der Heberbolzen (27),
für die
Horizontalbewegung
des
Tonarmes
der
Haupthebel
(.l4) mit
dem Segment (35).
Für das
automatische
Aufsetzen des
Tonarmes
in
die jeweilige
Einlaufrille
der
Schallplatten
mit
17,25
und 30 cm Durchmesser
ist eine
Einstellung
durch Verschieben
der Schalttaste (93a,
Fig. 11) vorzunehmen.
Die Auf-
setzpunkte
des
Tonarmes
werden durch Anschlag
des
Exzenters
der
Stellschiene
(13) an den
Einstellhebel
(73)
bestimmt.
Die
Begrenzung
der
Horizontalbewegung
des Tonarmes
ergibt sich
dabei
durch Anschlag
des
Segmentes
(35)
an die
Stellschiene
(13),
die
nur
während
des
Wechselvorganges
durch den Haupthebel
(14)
angehoben
wird und damit
in
den
Schwenkbereich
des
am
Segment angeordneten
Federbolzens
(79)
gelangt.
Mit
Beendigung
des Aufsetz-
bzw. Wechselvorganges (Absenken
des
Tonarmes
auf die
Schallplatte)
wird die Stellschiene (13) wieder
freige-
geben,
die in die
Normallage zurückgeht. Dadurch
gelangt diese aus
dem
Bereich
des
Federbolzens
(79),
so
daß
für
den
Abspielvorgang
die
Horizontalbewegung des Tonarmes unbehindert
möglich
ist.
187
Schallplatten-Abwurf
7t
Für
das Stapeln und Abwerfen der Schallplatten
sind
55
je
nach
Mittelloch-Durchmesser,
7
oder 38
mm,
die
Wechselachse
AW
2
oder
die
Abwurfsäule
AS
9
'13
vorgesehen. Eingeleitet
wird der Abwurfvorgang
durch
eine
Drehung
des Kurvenrades (34), dessen
Abwurf-
kurve
(AK) die
Abwurfwippe
(3) und
den
Wechsel-
bolzen (26,
Fi1.12,13) steuert. Der dabei
entstehende
Hub des
Wechselbolzens
löst
dann
über die
Wechsel-
achse
oder Abwurfsäule den Abwurf einer
Schallplatte
BG
aus.
'^
1
Fig.
7
Tonarmsteuerung
und
Schallplattenabwurf
Die Abwurfkurve ist am Kurvenrad so angeordnet,
daß
der Abwurf einer Schallplatte nur erfolgen
kann,
wenn
sich der Tonarm über der
Stütze, also außerhalb
des
Bereiches
des
größtmöglichen
Schallplatten-Durch-
messers (30,5
cm), befindet.
a
22 )27
116
]57
158
158
',115
t9t
155
35
R3
Fig.
6
Tonarmlagerung (Unteransicht)
