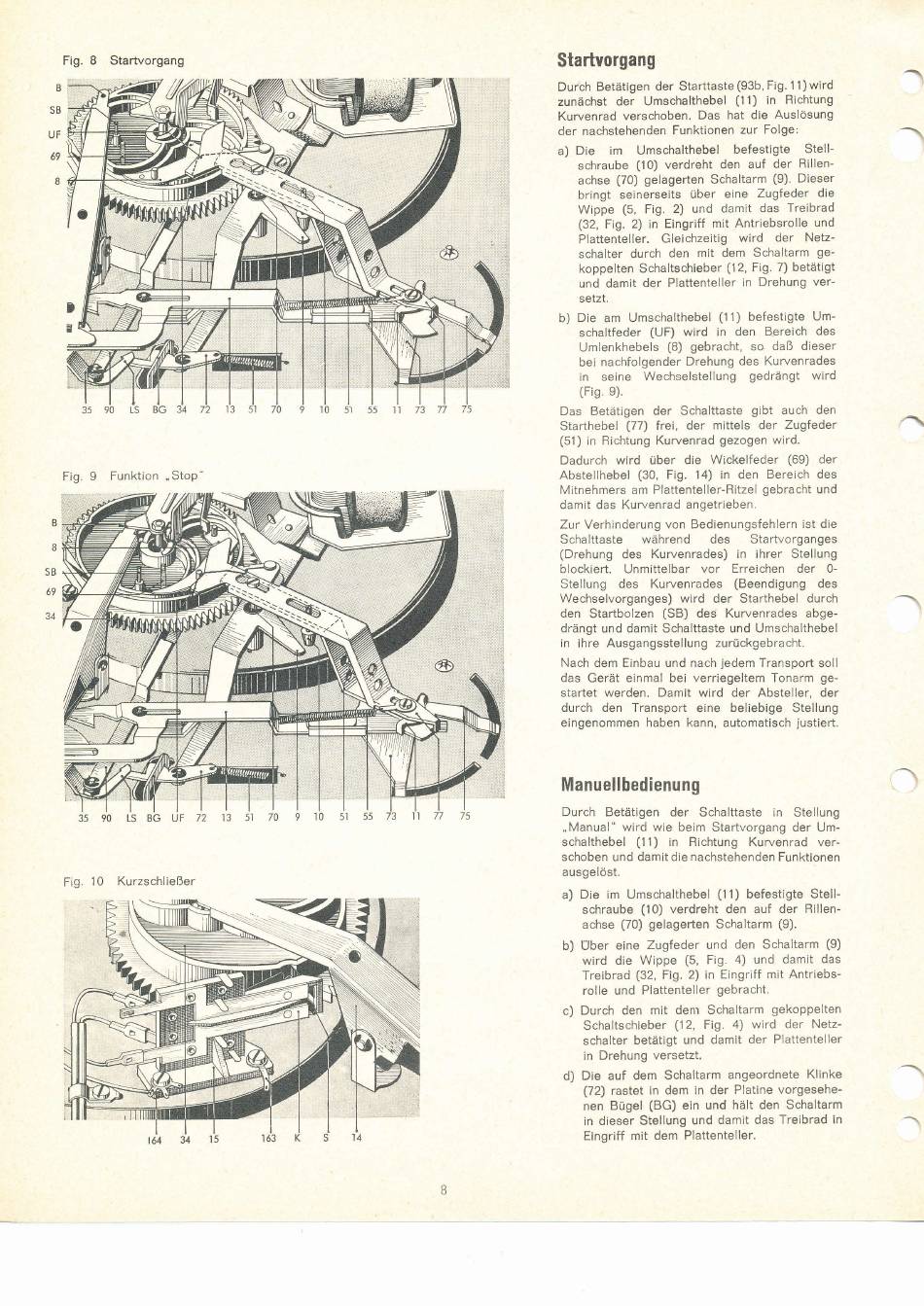

Dual 1010 Service Seite 8

Fig.
B
Startvorgang
Startvorgang
Durch Betätigen
der
Starttaste
(93b, Fig.
1
1)
wird
zunächst
der
Umschalthebel
(11)
in
Richtung
Kurvenrad verschoben.
Das hat
die
Auslösung
der nachstehenden Funktionen
zur
Folge:
a)
Die im
Umschalthebel
befestigte
Stell-
schraube
(10) verdreht
den auf der
Rillen-
achse
(70) gelagerten Schaltarm
(9).
Dieser
bringt seinerseits
über
eine Zugfeder
die
Wippe
(5,
Fig.
2) und damit das
Treibrad
(32,
Fig.
2) in
Eingriff mit Antriebsrolle
und
Plattenteller. Gleichzeitig
wird der
Netz-
schatter durch
den
mit
dem Schaltarm
ge-
koppelten Schaltschieber
(12, Fig. 7) betätigt
und damit
der
Plattenteller
in
Drehung ver-
setzt.
b)
Die am
Umschalthebel
(1
1)
befestigte Um-
schaltfeder
(UF) wird
in
den
Bereich des
Umlenkhebels
(8) gebracht,
so
daß
dieser
bei nachfolgender Drehung
des
Kurvenrades
in
seine Wechselstellung
gedrängt
wird
(Fig.
e).
Das Betätigen
der
Schalttaste
gibt
auch
den
Starthebel
(77) trei, der mittels
der
Zugfeder
(51) in
Richtung Kurvenrad gezogen wird.
Dadurch
wird
über
die
Wickelfeder
(69)
der
Abstellhebel
(30, Fig. 14)
in
den Bereich
des
Mitnehmers am Plattenteller-Ritzel gebracht
und
damit das Kurvenrad angetrieben.
Zur Verhinderung
von
Bedienungsfehlern
ist
die
Schalttaste während des
Startvorganges
(Drehung
des
Kurvenrades)
in
ihrer
Stellung
blockiert.
Unmittelbar
vor
Erreichen
der
0-
Stellung
des
Kurvenrades (Beendigung
des
Wechselvorganges)
wird
der
Starthebel
durch
den
Startbolzen
(SB) des
Kurvenrades
abge-
drängt und damit Schalttaste und Umschalthebel
in
ihre
Ausgangsstellung
zurückgebracht.
Nach dem Einbau und nach
jedem Transport
soll
das Gerät einmal
Lrei
verriegeltem Tonarm
ge-
startet
werden. Damit
wird der
Absteller,
der
durch den Transport eine
beliebige
Stellung
eingenommen haben
kann,
automatisch justied.
Manuellbedienung
Durch Betätigen
der
Schalttaste
in
Stellung
,,Manual"
wird wle beim Startvorgang der
Um-
schalthebel
(11)
in
Richtung
Kurvenrad
ver-
schoben und damit die nachstehenden Funktionen
ausgelöst.
a) Die im
Umschalthebel
(1
1)
befestigte Stell-
schraube (10) verdreht den auf der
Billen-
achse
(70) gelagerten
Schaltarm (9).
b)
Uber eine Zugfeder
und den
Schaltarm (9)
wird die
Wippe
(5,
Fig.
4)
und damit
das
Treibrad (32,
Fig. 2) in Eingriff mit Antriebs-
rolle und Plattenteller gebracht.
c)
Durch
den
mit
denr Schaltarm gekoppelten
Schaltschieber
(1
2,
Fig.
4) wird
der
Netz-
schalter betätigt und damit
der
Plattenteller
in Drehung versetzt.
d)
Die
auf dem Schaltarm angeordnete Klinke
(72) rastet in dem
in
der Platine vorgesehe-
nen Bügel (BG) ein und hält den
Schaltarm
in dieser Stellung und damit das
Treibrad
in
Eingriff
mit dem
Plattenteller.
Fig.
9
Funktion
"Stop
Fig.
10
Kurzschließer
