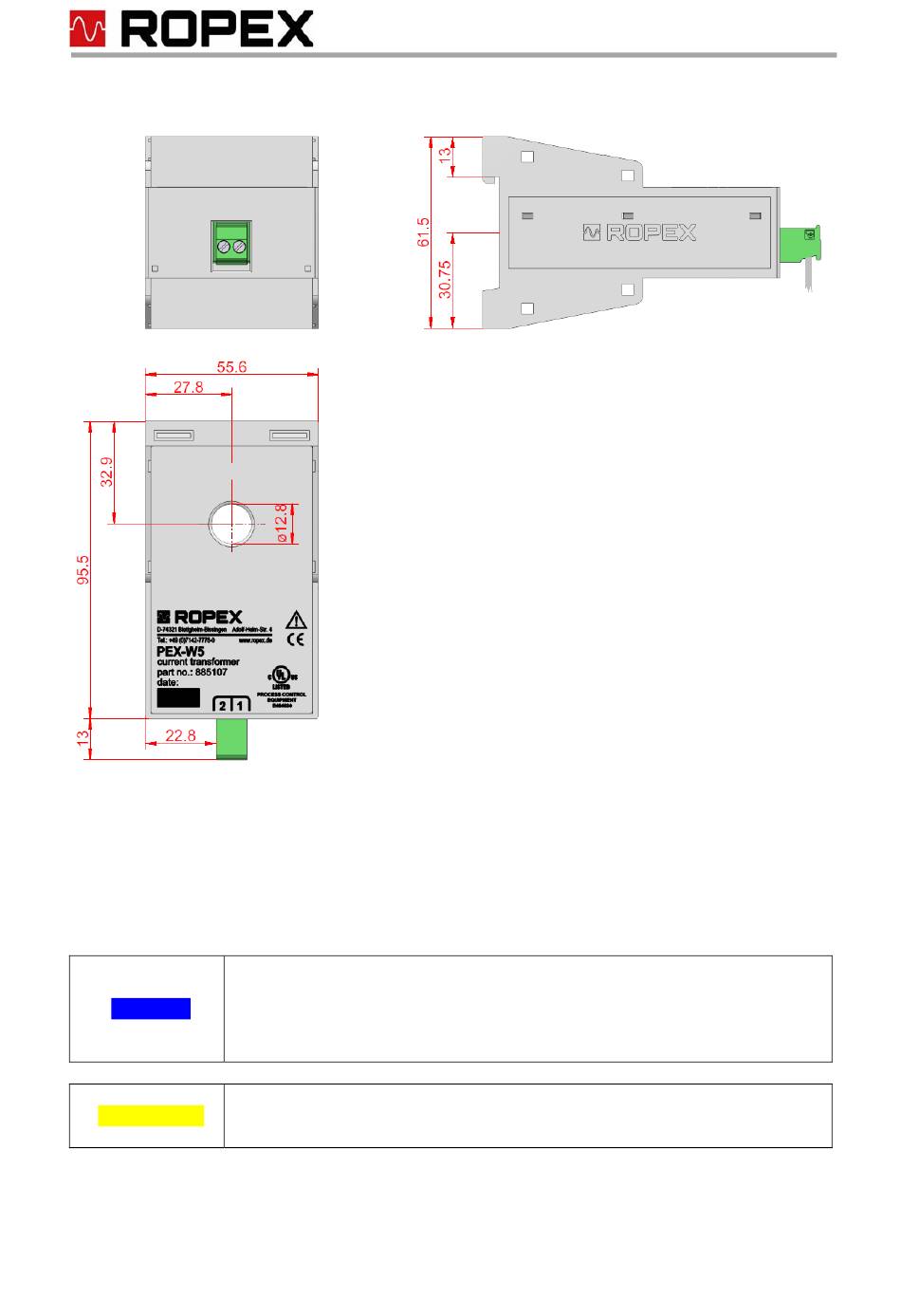

2 Abmessungen und Montage
Die Montage erfolgt auf einer Hutschiene (TS35) mit 35 x 7,5 mm oder 35 x 15 mm, nach
DIN EN 50022.
Durch die Öffnung im Stromwandler (Durchmesser 12,8 mm) muss das Hochstromkabel
geführt werden, welches an das Werkzeug angeschlossen ist. Kann das Hochstromkabel
nicht durchgeführt werden, muss eine Hochstromschiene bestellt werden, siehe Kapitel 3,
Bestellschlüssel.
Die grüne Anschlussklemme ist für die Messleitung I
Die allgemeine Anbindung des Stromwandlers an das Regelsystem kann
der entsprechenden Reglerdokumentation entnommen werden. Bitte
HINWEIS
beachten Sie im Einzelfall die Anbindung gemäß dem ROPEX-
Applikationsbericht.
Die Spannungsversorgung des Regelkreises muss unterbrochen
VORSICHT_
werden, bevor Arbeiten an elektrischen Geräten durchgeführt werden.
Seite 4
zum Temperaturregler vorgesehen.
R
PEX-W5
Abmessungen und Montage
Version 1
