Einsatzbereich:

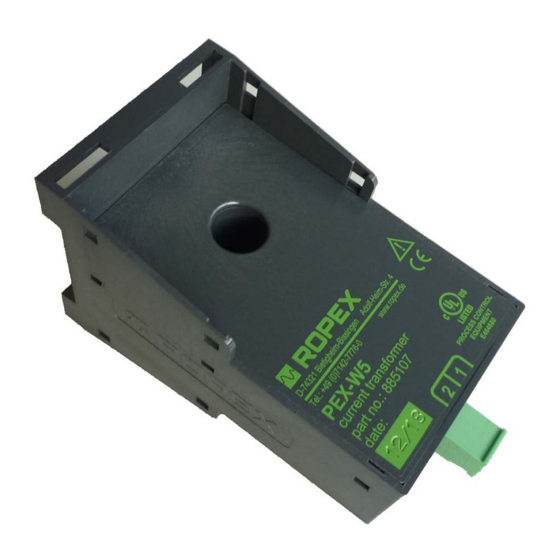

Der zum RES- bzw. UPT-Temperaturregler gehörende Stromwandler PEX-W5 ist
Bestandteil des primär geregelten Impuls-Regelsystems.
Aufbewahrung der Betriebsanleitung:
Bitte lesen Sie vor Gebrauch des Stromwandlers die Betriebsanleitung sorgfältig durch.
Bewahren Sie die Betriebsanleitung für ein späteres Nachschlagen auf und stellen Sie
sicher, dass wichtige Informationen und Funktionen für den Anwender zur Verfügung stehen.
Copyright 2019:
Alle Inhalte, insbesondere Texte, Fotografien und Grafiken sind urheberrechtlich geschützt.
Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bearbeitung und
Übersetzung, bleiben vorbehalten.
ROPEX Industrie-Elektronik GmbH
Adolf-Heim-Str. 4
D-74321 Bietigheim-Bissingen
PEX-W5
Betriebsanleitung
Tel.: +49 (0)7142-7776-0
Fax: +49 (0)7142-7776-211
27.02.2019, Version 1
E-Mail:
info@ropex.de
Internet:
www.ropex.de
Technische Änderungen vorbehalten
Werbung
Verwandte Anleitungen für Ropex PEX-W5
Inhaltszusammenfassung für Ropex PEX-W5
- Seite 1 PEX-W5 Betriebsanleitung Einsatzbereich: Der zum RES- bzw. UPT-Temperaturregler gehörende Stromwandler PEX-W5 ist Bestandteil des primär geregelten Impuls-Regelsystems. Aufbewahrung der Betriebsanleitung: Bitte lesen Sie vor Gebrauch des Stromwandlers die Betriebsanleitung sorgfältig durch. Bewahren Sie die Betriebsanleitung für ein späteres Nachschlagen auf und stellen Sie sicher, dass wichtige Informationen und Funktionen für den Anwender zur Verfügung stehen.
- Seite 2 Situation welche schwere WARNUNG Verletzungen zur Folge haben kann Weniger gefährliche Leichte oder Personen VORSICHT_ Situation geringfügige Verletzungen Möglicherweise Beschädigung der Sachen schadenbringende Maschine, ihrer HINWEIS Situation Umgebung und des Produkts Zusätzliche Personen INFORMATION Information Seite 2 PEX-W5 Version 1...
- Seite 3 Durch achtlose und unkontrollierte Entsorgung können Schäden an der Umwelt und menschlichen Gesundheit verursacht werden. Indem Sie dafür sorgen, dass Ihr Produkt auf eine verantwortliche Weise entsorgt bzw. wiederverwertet wird, tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Version 1 PEX-W5 Seite 3...
- Seite 4 Temperaturregler vorgesehen. Die allgemeine Anbindung des Stromwandlers an das Regelsystem kann der entsprechenden Reglerdokumentation entnommen werden. Bitte HINWEIS beachten Sie im Einzelfall die Anbindung gemäß dem ROPEX- Applikationsbericht. Die Spannungsversorgung des Regelkreises muss unterbrochen VORSICHT_ werden, bevor Arbeiten an elektrischen Geräten durchgeführt werden.
- Seite 5 Technische Daten 3 Technische Daten PEX-W5 Bauform Gehäuse zur Schaltschrankmontage auf Hutschiene TS35 nach DIN EN 50022 Abmessungen Breite: 55,6 mm Höhe: 64,5 mm Tiefe: 108,5 mm 0,18 kg, inklusive Klemmensteckteil Gewicht Gehäusematerial Kunststoff Polycarbonat, UL-90-V0 UL-file E464680 Bei der Montage des Gerätes wird ein Abstand von 20 mm zu Montage anderen Geräten empfohlen.
- Seite 6 Bestellschlüssel 4 Bestellschlüssel Stromwandler PEX-W5: Artikel-Nummer 885107 Hochstromschiene HCB: Artikel-Nummer 885110 Seite 6 PEX-W5 Version 1...
