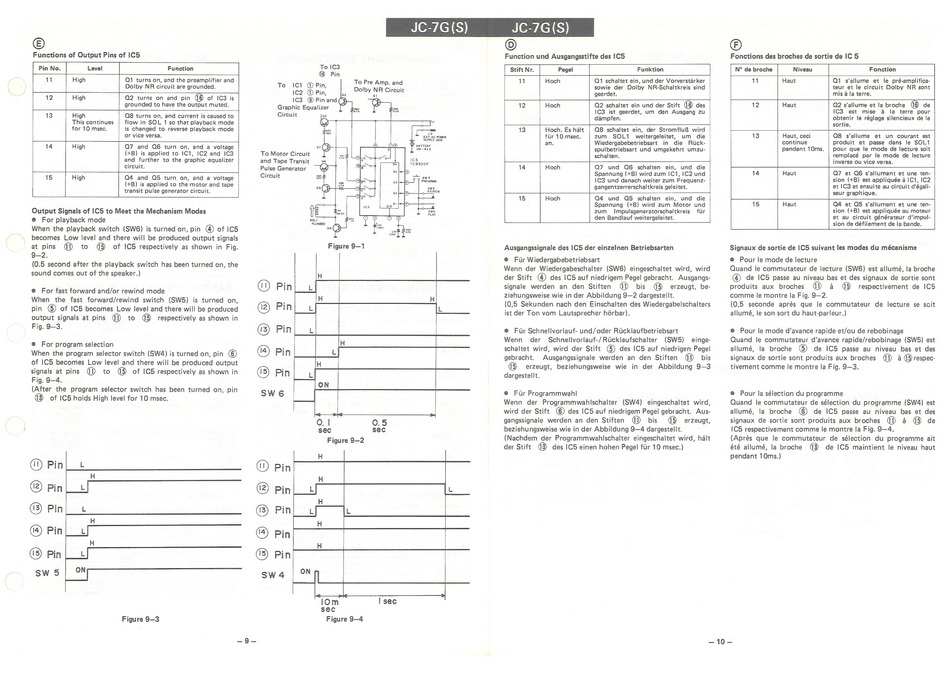

Functions of Output Pins of IC5
To IC3
@®
Pin
:
To Pre Amp. and
To
1IC1
@ Pin,
ase
IC2
@ Pin,
Dolby AEE Circuit
o2
1C3.
© Pin and
Graphic Equalizer
82
nse
Circuit
06
7
—o
J3
[ SUPPLY Jack
BATTERY
UM-4x2
To Motor Circuit
and Tape Transit
Pulse Generator
©
Function und Ausgangsstifte des 1C5
©
Fonctions des broches de sortie de IC 5
Pin No.
Level
Function
11
High
Q1
turns on, and the preamplifier and
Dolby NR circuit are grounded.
12
High
Q2 turns on and pin
of IC3 is
grounded to have the output muted.
13
High
Q8 turns on, and current is caused to
This continues
flow in SOL
1 so that playback mode
for 10 msec.
is changed
to reverse playback mode
or vice versa.
14
High
Q7
and
QO6 turn
on, and
a voltage
(+B) is applied to IC1, 1C2 and
IC3
and
further
to the graphic equalizer
circuit.
15
High
Q4
and
QO5 turn
on,
and
a voltage
(+B) is applied to the motor and tape
transit pulse generator circuit.
Output Signals of 1C5 to Meet the Mechanism Modes
®
For playback mode
When the playback switch (SW6) is turned on, pin @) of IC5
becomes
Low level and there will be produced output signals
at pins
(i)
to
()
of ICS respectively as shown in Fig.
9-2.
(0.5 second after the playback switch has been turned on, the
sound comes out of the speaker.)
®
For fast forward and/or rewind mode
When
the fast forward/rewind
switch
(SW5)
is turned
on,
pin
© of IC5 becomes
Low level and there will be produced
output signals at pins
(1) to
(5) respectively as shown in
Fig. 9-3.
®
For program selection
When the program selector switch (SW4) is turned on, pin ©
of IC5 becomes
Low level and there will be produced output
signals at pins
©)
to
(5) of ICS respectively as shown in
Fig. 9—4.
(After the program
selector switch
has been turned on, pin
(3) of IC5 holds High level for 10 msec.
Oe 2
ee
ee
Cy
(3) Pin|
ot
Orne
see
Pin ctlin? cme? ae
Swf
Sl were,
Figure 9—3
Circuit
(i) Pin
(2) Pin
:
SOLI
PLUNGER
xen
(3) Pin]
ot
H
Pin
L
H
(8) Pin}
1
ON
SW6
jt —$§ Phe
>|
O. |
0.5
sec
sec
Figure 9-2
@) Pin
(2) Pin
(3) Pin
H
Pin
H
(8) Pin
sw4 | ON
Om
Ilsec
sec
Figure 9-4
Stitt Nr.
Pegel
Funktion
N° de broche
Niveau
Fonction
11
Hoch
Q1 schaltet ein, und der Vorverstarker
11
Haut
Qi
s'allume
et
le pré-amplifica-
sowie
der
Dolby
NR-Schaltkreis
sind
teur et le circuit Dolby
NR sont
geerdet.
mis a la terre.
12
Hoch
Q2 schaltet ein und der Stift
des
12
Haut
Q2 s'allume et la broche
de
IC3
ist geerdet,
um
den Ausgang
zu
IC3
est
mise
a
la terre
pour
dampfen.
obtenir
le réglage silencieux de la
+
sortie.
13
Hoch. Es halt
| Q8
schaltet
ein, der Stromflu&
wird
—_—+
fur 10 msec.
zum
SOL1
weitergeleitet,
um
die
13
Haut, ceci
Q8
s'allume
et
un
courant
est
an.
Wiedergabebetriebsart
in
die
RUtck-
continue
produit
et passe
dans
le SOL1
spulbetriebsart
und umgekehrt
umzu-
pendant 10ms.
| pour que
le mode de lecture soit
schalten.
remplacé
par le mode
de lecture
inverse ou vice versa.
14
Hoch
Q7
und
O6
schalten
ein,
und
die
a
A
Spannung (+B) wird zum IC1, 1C2 und
14
Haut
Q7
et Q6 s'allument et une ten-
1C3 und danach weiter zum Frequenz-
sion (+B) est appliquée a 1C1, IC2
gangentzerrerschaltkreis geleitet.
et IC3 et ensuite au circuit d'égali-
seur graphique.
15
Hoch
Q4
und
Q5
schalten
ein,
und
die
.
Spannung
(+B) wird zum
Motor und
15
Haut
Q4 et Q5 s'allument et une ten-
zum
Impulsgeneratorschaltkreis
flr
sion (+B) est appliquée au moteur
den Bandlauf weitergeleitet.
et au
circuit générateur d'impul-
Ausgangssignale des IC5 der einzelnen Betriebsarten
@
Fir Wiedergabebetriebsart
Wenn der Wiedergabeschalter
(SW6) eingeschaltet wird, wird
der Stift
@) des 1C5 auf niedrigem Pegel gebracht.
Ausgangs-
signale
werden
an
den Stiften
©)
bis
(5)
erzeugt,
be-
ziehungsweise wie in der Abbildung 9—2 dargestellt.
(0,5 Sekunden nach den Einschalten des Wiedergabelschalters
ist der Ton vom Lautsprecher hérbar).
@
Fur Schnellvorlauf- und/oder Riicklaufbetriebsart
Wenn
der
Schnellvorlauf-/Rucklaufschalter
(SW5)
einge-
schaltet wird, wird der Stift
®
des IC5 auf niedrigen Pegel
gebracht.
Ausgangssignale
werden
an den Stiften
()
bis
(3
erzeugt,
beziehungsweise
wie
in der
Abbildung
9—3
dargestellt.
@
Fur Programmwahl
Wenn
der Programmwahlschalter
(SW4)
eingeschaltet
wird,
wird der Stift
© des IC5 auf niedrigem Pegel gebracht.
Aus-
gangssignale
werden an den Stiften
(©) bis
(5)
erzeugt,
beziehungsweise wie in der Abbildung 9—4 dargestellt.
(Nachdem der Programmwahlschalter
eingeschaltet wird, halt
der Stift
(3) des IC5 einen hohen Pegel fiir 10 msec.)
sion de défilement de la bande.
Signaux de sortie de IC5 suivant les modes du mécanisme
@
Pour le mode de lecture
Quand
le commutateur de lecture (SW6) est allumé, la broche
@) de IC5 passe au niveau bas et des signaux de sortie sont
produits
aux
broches
@
a
(5)
respectivement
de IC5
comme le montre la Fig. 9—2.
(0,5 seconde
aprés que
le commutateur
de lecture
se soit
allumé, le son sort du haut-parleur.)
@
Pour le mode d'avance rapide et/ou de rebobinage
Quand
le commutateur d'avance rapide/rebobinage (SW5) est
allumé,
la broche
()
de IC5 passe au
niveau
bas et des
signaux de sortie sont produits aux broches
(1) a @3)respec-
tivement comme le montre la Fig. 9—3.
@
Pour la sélection du programme
Quand
le commutateur de sélection du programme
(SW4) est
allumé,
la broche
©) de IC5 passe au niveau
bas et des
signaux de sortie sont produits aux broches
()
a
(5) de
IC5 respectivement comme le montre la Fig. 9—4.
(Aprés que
le commutateur
de sélection
du programme
ait
été allumé, la broche
(3) de IC5 maintient le niveau haut
pendant 10ms.)
= 16 =
