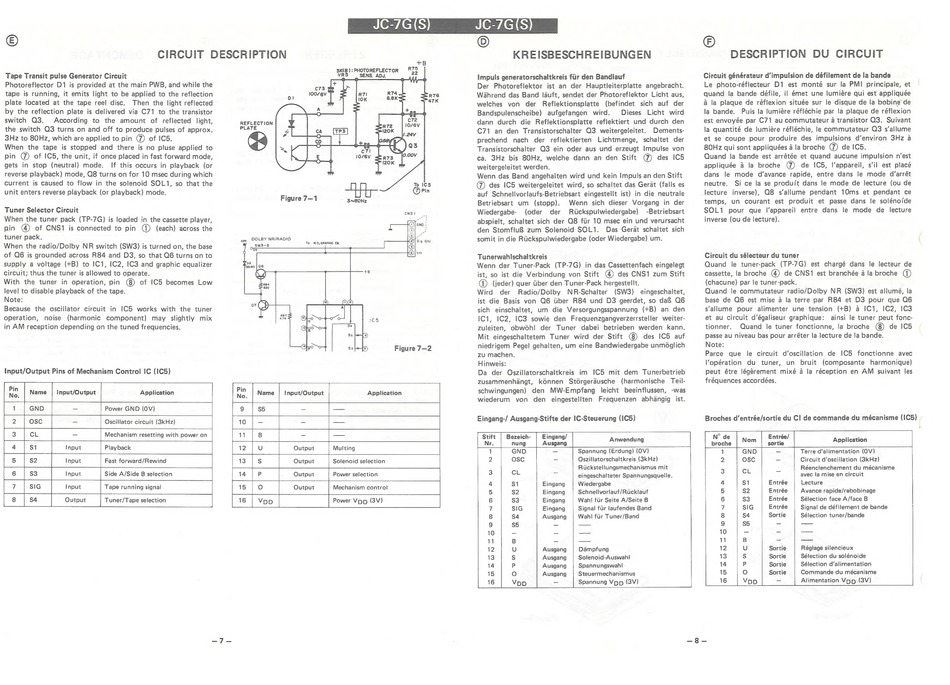

CIRCUIT
DESCRIPTION
Tape Transit pulse Generator Circuit
Photoreflector D1 is provided at the main PWB, and while the
tape is running,
it emits light to be applied to the reflection
plate located at the tape reel disc.
Then
the light reflected
by the reflection plate is delivered via C71
to the transistor
switch
Q3.
According
to
the
amount
of reflected
light,
the switch Q3 turns on and off to produce pulses of approx.
3Hz to 80Hz, which are applied to pin @) of IC5.
When
the tape
is stopped
and
there is no pluse applied to
pin
®
of IC5, the unit, if once placed in fast forward mode,
gets in stop (neutral) mode.
If this occurs in playback (or
reverse playback) mode, O8 turns on for 10 msec during which
current
is caused to flow in the solenoid SOL1, so that the
unit enters reverse playback (or playback) mode.
Tuner Selector Circuit
When the tuner pack (TP-7G) is loaded in the cassette player,
pin
@
of CNS1
is connected
to pin
®
(each) across the
tuner pack.
When the radio/Dolby NR switch (SW3) is turned on, the base
of Q6 is grounded across R84 and D3, so that O6 turns on to
supply a voltage (+B) to 1C1, IC2, I1C3 and graphic equalizer
circuit; thus the tuner is allowed to operate.
With
the tuner
in operation,
pin
of IC5 becomes
Low
level to disable playback of the tape.
Note:
Because
the oscillator circuit
in 1C5 works
with
the tuner
operation,
noise
(harmonic
component)
may
slightly
mix
in AM reception depending on the tuned frequencies.
Input/Output Pins of Mechanism Control IC (1C5)
REFLECTION
PL
OFF
Figure 7—1
DOLBY NR/RADIO
To
IC3,GRAPHIC EQ.
Nem Ler (S
JC-7G(S
3K(B): PHOTOREFLECTOR
RS
SENS. ADJ.
3~80Hz
+B
R75
22
Figure 7—2
Input/Output
Application
ap
Name | Input/Output
Application
poten |
Power GND (OV)
9
$5
-
—
2
OSC
-
Oscillator circuit (3kHz)
10
-
-
a
3
CL
-
Mechanism resetting with power on
11
B
-
—
4
$1
Input
Playback
12
U
Output
| _Mutting
5
$2
Input
Fast forward/Rewind
13
S.
Output
Solenoid selection
| 6
$3
Input
| Sige A/Side B selection
14
P
Output
Power selection
| 7
SIG
Input
Tape running signal
15
oO
Output
Mechanism control
8
S4
Output
Tuner/Tape selection
16
oo
Power Vpp (3V)
©
KREISBESCHREIBUNGEN
Impuls generatorschaltkreis fur den Bandlauf
Der
Photoreflektor
ist an der Hauptleiterplatte
angebracht.
Wahrend das Band lauft, sendet der Photoreflektor Licht aus,
welches
von
der
Reflektionsplatte
(befindet
sich
auf
der
Bandspulenscheibe)
aufgefangen
wird.
Dieses
Licht
wird
dann
durch
die
Reflektionsplatte
reflektiert
und durch den
C71
an den Transistorschalter
Q3 weitergeleitet.
Dements-
prechend
nach
der
reflektierten
Lichtmenge,
schaltet
der
Transistorschalter
O3 ein oder aus und erzeugt
Impulse von
ca.
3Hz
bis 80Hz,
welche
dann
an den Stift
®
des
IC5
weitergeleitet werden.
Wenn das Band angehalten wird und kein Impuls an den Stift
@ des IC5 weitergeleitet wird, so schaltet das Gerat (falls es
auf Schnellvorlaufs-Betriebsart
eingestellt ist) in die neutrale
Betriebsart
um
(stopp).
Wenn
sich dieser Vorgang
in der
Wiedergabe-
(oder
der
RlUckspulwiedergabe)
-Betriebsart
abspielt, schaltet sich der O8 fiir 10 msec ein und verursacht
den Stomflu& zum
Solenoid SOL1.
Das Gerat schaltet sich
somit in die RUckspulwiedergabe (oder Wiedergabe) um.
Tunerwahlschaltkreis
Wenn der Tuner-Pack
(TP-7G)
in das Cassettenfach eingelegt
ist, so ist die Verbindung
von Stift
@) des CNS1
zum Stift
@
(jeder) quer tiber den Tuner-Pack hergestellt.
Wird
der
Radio/Dolby
NR-Schalter
(SW3)
eingeschaltet,
ist die Basis von
Q6 Uber R84 und D3 geerdet, so daf§& O6
sich
einschaltet,
um
die Versorgungsspannung
(+B) an den
ICi,
1C2, 1C3 sowie
den
Frequenzgangverzerrsteller
weiter-
zuleiten,
obwohl
der
Tuner
dabei
betrieben
werden
kann.
Mit eingeschaltetem
Tuner wird der Stift
des IC5 auf
niedrigem Pegel gehalten, um eine Bandwiedergabe unmdglich
zu machen.
Hinweis:
Da der Oszillatorschaltkreis
im
IC5 mit dem
Tunerbetrieb
zusammenhangt,
kOnnen
StOrgerdusche
(harmonische
Teil-
schwingungen)
den
MW-Empfang
leicht
beeinflussen,
-was
wiederum
von
den
eingestellten
Frequenzen
abhangig
ist.
Eingang-/ Ausgang-Stifte der IC-Steuerung (IC5)
a
Bezeich-
| Eingang/
Anwenduiig
r.
nung
Ausgang
1
GND
-
Spannung (Erdung) (OV)
2
Osc
_
Oszillatorschaltkreis (3kHz)
Ruckstellungsmechanismus mit
a
cL
=
eingeschalteter Spannungsquelle.
4
31
Eingang
Wiedergabe
5
$2
Eingang
Schnellvorlauf/Rucklauf
6
$3
Eingang
Wahl fir Seite A/Seite B
7
SIG
Eingang
Signal fur laufendes Band
8
S4
Ausgang
Wahl fiir Tuner/Band
9
$5
-
—
10
=
_
—.
11
B
_
—
12
U
Ausgang
Dadmpfung
13
Ss
Ausgang
Solenoid-Auswahl
14
P
Ausgang
Spannungswahl
15
oO
Ausgang
Steuermechanismus
| 16
Vpp
-
Spannung Vpp (3V)
_|
©
DESCRIPTION DU CIRCUIT
Circuit générateur d'impulsion de défilement de la bande
Le photo-réflecteur
D1
est monté
sur la PMI principale, et
quand
la bande défile, il émet une lumiére qui est appliquée
a la plaque de réflexion située sur le disque de la bobine de
la bande.
Puis la lumiére réfléchie par la plaque de réflexion
est envoyée par C71 au commutateur a transistor Q3. Suivant
la quantité de lumiére réfléchie, le commutateur Q3 s'allume
et se coupe
pour
produire
des impulsions
d'environ
3Hz a
80Hz qui sont appliquées a la broche
@ de IC5.
Quand
la bande est arrétée et quand aucune impulsion n'est
appliquée
a la broche
(7) de ICS, l'appareil, s'il est placé
dans
le mode
d'avance
rapide,
entre
dans
le mode
d'arrét
neutre.
Si ce la se produit dans le mode de lecture (ou de
lecture
inverse),
Q8
s'allume
pendant
10ms
et pendant
ce
temps,
un
courant
est produit
et passe dans
le solénoide
SOL1
pour
que
l'appareil
entre
dans
le mode
de
lecture
inverse (ou de lecture).
Circuit du sélecteur du tuner
Quand
le tuner-pack
(TP-7G)
est chargé dans
le lecteur de
cassette, la broche
@) de CNS1 est branchée 4 la broche
(@)
(chacune) par le tuner-pack.
Quand
le commutateur
radio/Dolby NR (SW3) est allumé, la
base de O6 est mise a la terre par R84 et D3 pour que Q6
s'allume
pour
alimenter
une tension
(+B) a ICi, IC2, IC3
et au circuit d'égaliseur graphique:
ainsi le tuner peut fonc-
tionner.
Quand
le tuner fonctionne, la broche
de IC5
Passe au niveau bas pour arréter la lecture de la bande.
Note:
Parce
que
le circuit
d'oscillation
de
IC5
fonctionne
avec
l'opération
du
tuner,
un
bruit
(composante
harmonique)
peut étre légérement
mixé a la réception
en AM
suivant les
fréquences accordées.
Broches d'entrée/sortie du Cl de commande du mécanisme (IC5)
°
io
-
[ la
Nom
pias
Application
1
GND
-
Terre d'alimentation (OV)
2
OSC
-
Circuit d'oscillation (3kHz)
3
CL
™
Réenclenchement du mécanisme
avec la mise en circuit
4
$1
Entrée
Lecture
5
$2
Entrée
Avance rapide/rebobinage
6
$3
Entrée
Sélection face A/face B
7
SIG
Entrée
Signal de défilement de bande
8
S4
Sortie
Sélection tuner/bande
9
S5
-
—
10
-
-
—
11
B
-
—
12
U
Sortie
Réglage silencieux
13
Ss
Sortie
Sélection du solénoide
14
P
Sortie
Sélection d'alimentation
15
oO
Sortie
Commande du mécanisme
16
VppD
=
Alimentation Vpp (3V)
t
