JC-7G(S)
©

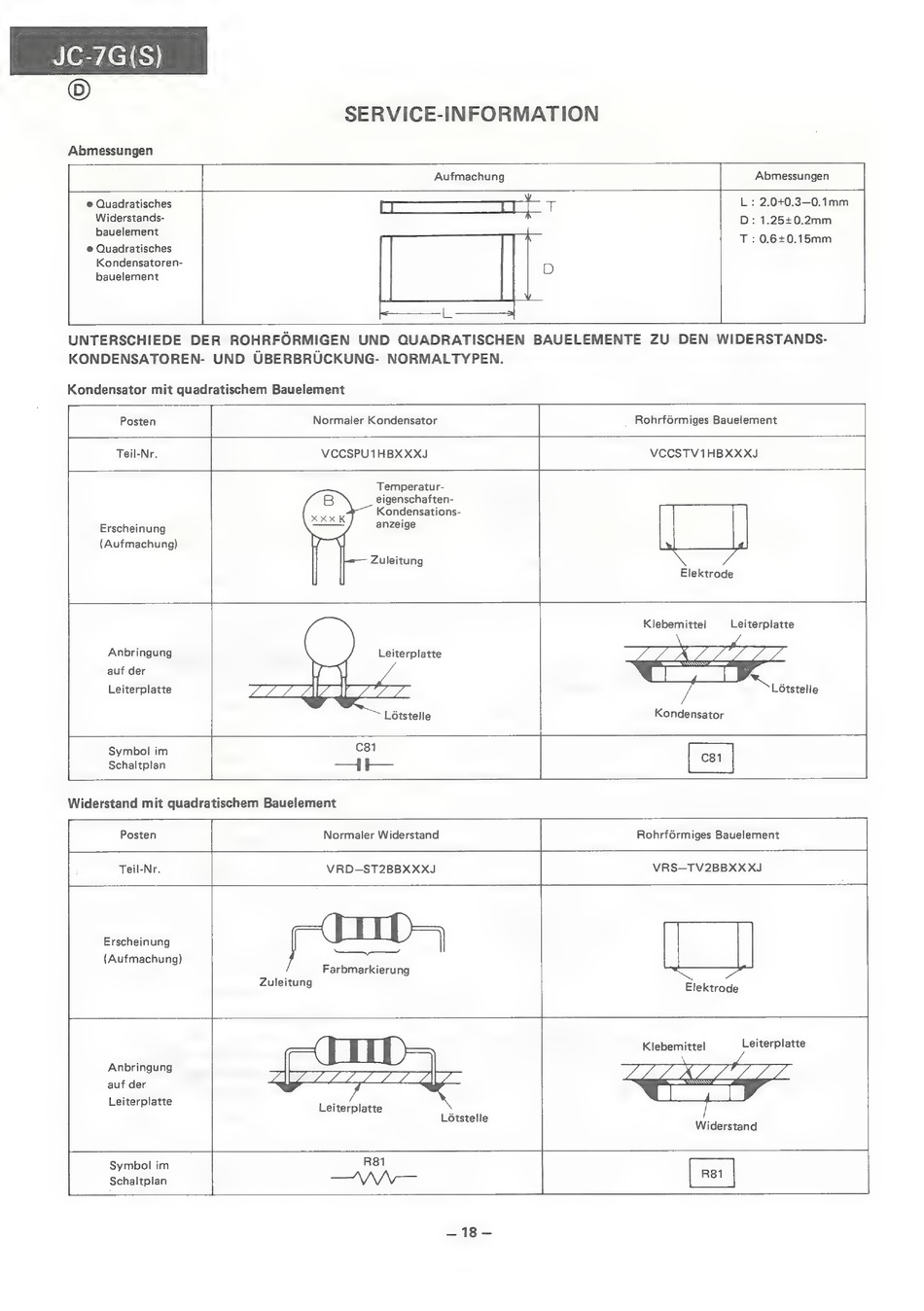

SERVICE-INFORMATION
Abmessungen
Aufmachung
Abmessungen
|
ec ol
L: 2.040.3-0.1mm
D: 1.25+0.2mm
T : 0.6+0.15mm
© Quadratisches
Widerstands-
bauelement
@ Quadratisches
Kondensatoren-
bauelement
:
_|
UNTERSCHIEDE
DER
ROHRFORMIGEN
UND
QUADRATISCHEN
BAUELEMENTE
ZU
DEN
WIDERSTANDS-
KONDENSATOREN-
UND
UBERBRUCKUNG-
NORMALTYPEN.
Kondensator mit quadratischem Bauelement
Posten
Normaler Kondensator
_ Rohrférmiges Bauelement
Teil-Nr.
VCCSPU1HBXXXJ
VCCSTV1HBXXXJ
Temperatur-
eigenschaften-
Kondensations-
Erscheinung
anzelge
(Aufmachung)
Zuleitung
S=7
——r
\
Elektrode
Klebemittel
Leiterplatte
Anbringung
Leiterplatte
auf der
My
Leiterplatte
Lotstelle
Symbol im
Schaltplan
Létstelle
Kondensator
Widerstand mit quadratischem Bauelement
Normaler Widerstand
Rohrférmiges Bauelement
VRD-ST2BBXXXJ
VRS—TV2BBXXXJ
Teil-Nr.
-
Erscheinung
(Aufmachung)
Farbmarkierung
Zuleitung
Elektrode
Klebemittel
Leltenpiants
Anbringung
auf der
Leiterplatte
Leiterplatte
Létstelle
i
Widerstand
_18—
