Roboter-Interface konfigurieren
Allgemeines
Prozess-Image
einstellen
OFF
OFF
Über das Prozess-Image wird der Umfang der übertragenen Datenmenge und die
Systemkompatibilität definiert.
Roboter-Inter-
1
face konfigurie-
ren
HINWEIS!
Riskio durch unwirksame DIP-Schalter-Einstellungen.
Funktionsstörungen können die Folge sein.
▶
▶
12
DIP-Schalter
8
7
6
5
OFF
-
-
ON
-
-
ON
OFF
-
-
ON
ON
-
-
DIP‑Schalter entsprechend der gewünschten Konfiguration einstellen
Nach jeder Änderung der DIP-Schalter-Einstellungen einen Neustart des In-
terfaces durchführen. Nur dadurch werden die Einstellungen wirksam.
Neustart des Interfaces = Unterbrechen und Wiederherstellen der Span-
nungsversorgung oder Ausführen der entsprechenden Funktion auf der
Webseite der Stromquelle (SmartManager).

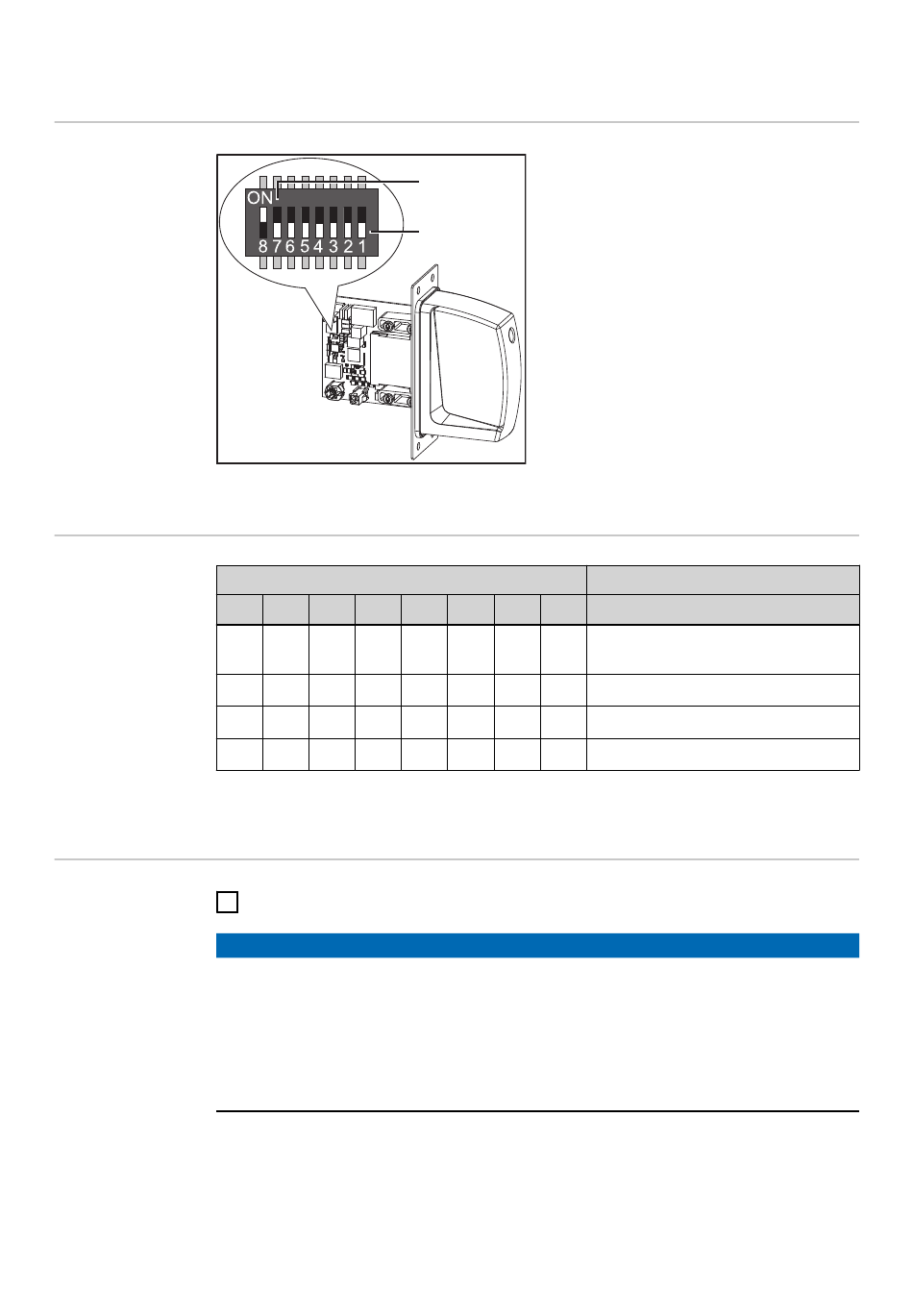

Der DIP‑Schalter am Roboter-Inter-
face dient zur Einstellung:
(2)
-
des Prozess-Image (Standard-
Image, Retrofit-Image)
(1)
-
der IP-Adresse
Werkseitige Einstellung des Prozess-
Image:
Position 7 und 8 des DIP-Schalters in
der Stellung OFF (1) = Standard-
Image = Weldcom V2.0
Werkseitige Einstellung der IP-Adresse
= 192.168.255.210:
-
Position 6, 5, 3, 1 des DIP-Schal-
ters in der Stellung OFF (1)
-
Position 2 und 4 des DIP-Schalters
in der Stellung ON (2)
4
3
2
1
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Konfiguration
Standard-Image
(CRC 1.0)
Nicht verwendet
Nicht verwendet
Nicht verwendet
