Onkyo HT-R393 Handbuch Seite 86

1 2
L M

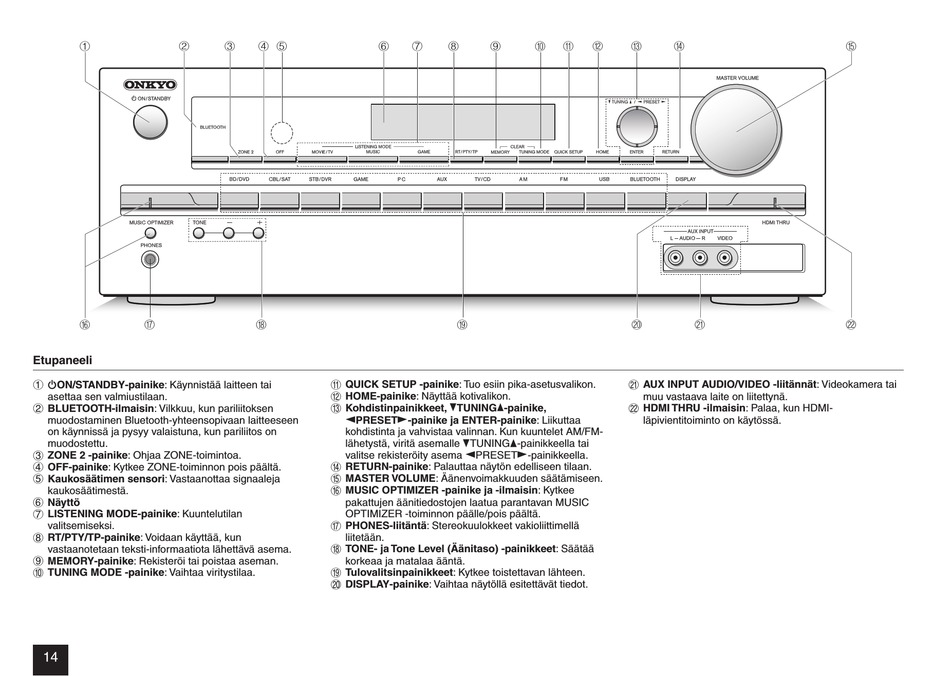

Etupaneeli
1
zON/STANDBY-painike: Käynnistää laitteen tai
asettaa sen valmiustilaan.
2
BLUETOOTH-ilmaisin: Vilkkuu, kun pariliitoksen
muodostaminen Bluetooth-yhteensopivaan laitteeseen
on käynnissä ja pysyy valaistuna, kun pariliitos on
muodostettu.
3
ZONE 2 -painike: Ohjaa ZONE-toimintoa.
4
OFF-painike: Kytkee ZONE-toiminnon pois päältä.
5
Kaukosäätimen sensori: Vastaanottaa signaaleja
kaukosäätimestä.
6
Näyttö
7
LISTENING MODE-painike: Kuuntelutilan
valitsemiseksi.
8
RT/PTY/TP-painike: Voidaan käyttää, kun
vastaanotetaan teksti-informaatiota lähettävä asema.
9
MEMORY-painike: Rekisteröi tai poistaa aseman.
F
TUNING MODE -painike: Vaihtaa viritystilaa.
14
3 4 5 6
N
G
QUICK SETUP -painike: Tuo esiin pika-asetusvalikon.
H
HOME-painike: Näyttää kotivalikon.
I
Kohdistinpainikkeet, l TUNING j -painike,
d PRESET c
kohdistinta ja vahvistaa valinnan. Kun kuuntelet AM/FM-
lähetystä, viritä asemalle l TUNING j -painikkeella tai
valitse rekisteröity asema
J
RETURN-painike: Palauttaa näytön edelliseen tilaan.
K
MASTER VOLUME: Äänenvoimakkuuden säätämiseen.
L
MUSIC OPTIMIZER -painike ja -ilmaisin: Kytkee
pakattujen äänitiedostojen laatua parantavan MUSIC
OPTIMIZER -toiminnon päälle/pois päältä.
M
PHONES-liitäntä: Stereokuulokkeet vakioliittimellä
liitetään.
N
TONE- ja Tone Level (Äänitaso) -painikkeet: Säätää
korkeaa ja matalaa ääntä.
O
Tulovalitsinpainikkeet: Kytkee toistettavan lähteen.
P
DISPLAY-painike: Vaihtaa näytöllä esitettävät tiedot.
7 8 9 F G
O
-painike ja ENTER-painike: Liikuttaa
d PRESET c -painikkeella.
H I J
P Q
Q
AUX INPUT AUDIO/VIDEO -liitännät: Videokamera tai
muu vastaava laite on liitettynä.
R
HDMI THRU -ilmaisin: Palaa, kun HDMI-
läpivientitoiminto on käytössä.
K
R
