2

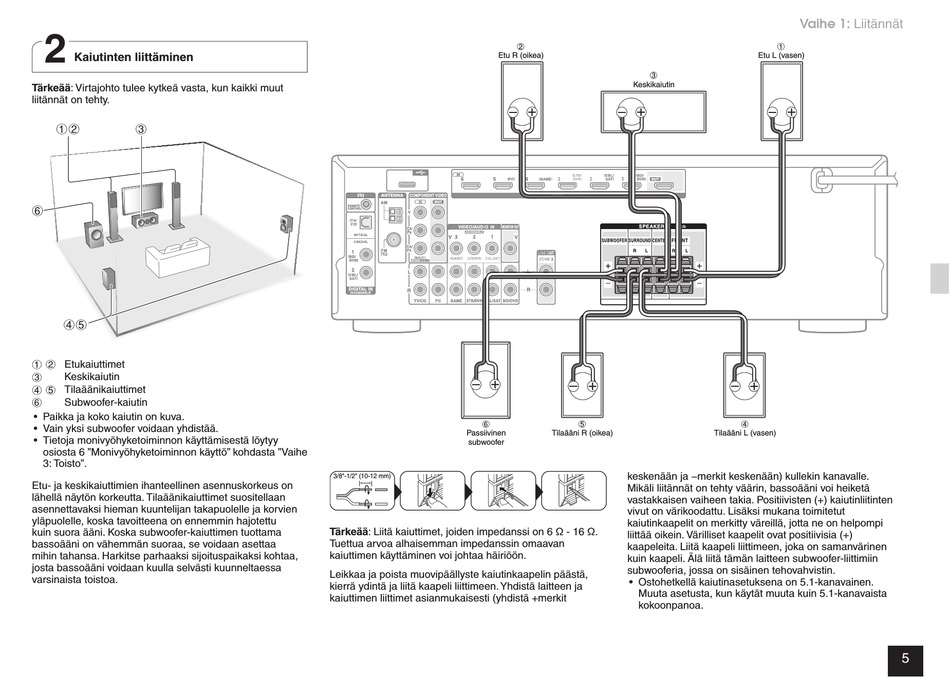

Kaiutinten liittäminen
Tärkeää: Virtajohto tulee kytkeä vasta, kun kaikki muut
liitännät on tehty.
12 3
6
45
1 2 Etukaiuttimet
3
Keskikaiutin
4 5 Tilaäänikaiuttimet
6
Subwoofer-kaiutin
Paikka ja koko kaiutin on kuva.
Vain yksi subwoofer voidaan yhdistää.
Tietoja monivyöhyketoiminnon käyttämisestä löytyy
osiosta 6 "Monivyöhyketoiminnon käyttö" kohdasta "Vaihe
3: Toisto".
Etu- ja keskikaiuttimien ihanteellinen asennuskorkeus on
lähellä näytön korkeutta. Tilaäänikaiuttimet suositellaan
asennettavaksi hieman kuuntelijan takapuolelle ja korvien
yläpuolelle, koska tavoitteena on ennemmin hajotettu
kuin suora ääni. Koska subwoofer-kaiuttimen tuottama
bassoääni on vähemmän suoraa, se voidaan asettaa
mihin tahansa. Harkitse parhaaksi sijoituspaikaksi kohtaa,
josta bassoääni voidaan kuulla selvästi kuunneltaessa
varsinaista toistoa.
Etu R (oikea)
6
Passiivinen
subwoofer
3/8"-1/2" (10-12 mm)
Tärkeää
Tuettua arvoa alhaisemman impedanssin omaavan
kaiuttimen käyttäminen voi johtaa häiriöön.
Leikkaa ja poista muovipäällyste kaiutinkaapelin päästä,
kierrä ydintä ja liitä kaapeli liittimeen. Yhdistä laitteen ja
kaiuttimen liittimet asianmukaisesti (yhdistä +merkit
2
3
Keskikaiutin
5
Tilaääni R (oikea)
Mikäli liitännät on tehty väärin, bassoääni voi heiketä
vastakkaisen vaiheen takia. Positiivisten (+) kaiutinliitinten
vivut on värikoodattu. Lisäksi mukana toimitetut
kaiutinkaapelit on merkitty väreillä, jotta ne on helpompi
liittää oikein. Värilliset kaapelit ovat positiivisia (+)
kaapeleita. Liitä kaapeli liittimeen, joka on samanvärinen
kuin kaapeli. Älä liitä tämän laitteen subwoofer-liittimiin
subwooferia, jossa on sisäinen tehovahvistin.
Ostohetkellä kaiutinasetuksena on 5.1-kanavainen.
Muuta asetusta, kun käytät muuta kuin 5.1-kanavaista
kokoonpanoa.
Vaihe 1: Liitännät
1
Etu L (vasen)
4
Tilaääni L (vasen)
5
