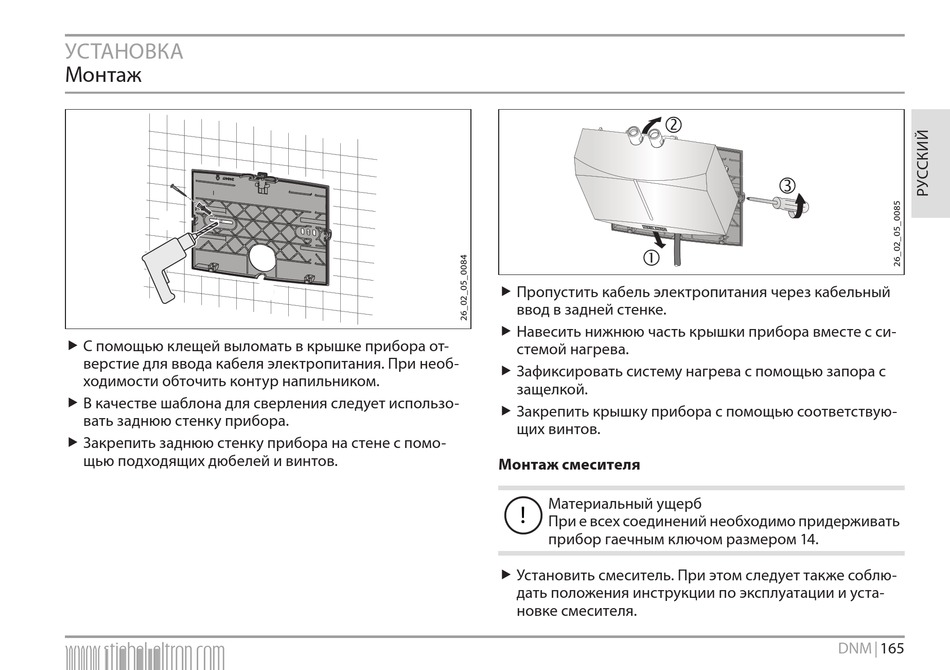

STIEBEL ELTRON DNM 3 Bedienung Und Installation Seite 165

уСТАНОВкА
Монтаж

f С помощью клещей выломать в крышке прибора от-
f
верстие для ввода кабеля электропитания. при необ-
ходимости обточить контур напильником.
f В качестве шаблона для сверления следует использо-
f
вать заднюю стенку прибора.
f закрепить заднюю стенку прибора на стене с помо- f
щью подходящих дюбелей и винтов.
www.stiebel-eltron.com



f пропустить кабель электропитания через кабельный
f
ввод в задней стенке.
f Навесить нижнюю часть крышки прибора вместе с си- f
стемой нагрева.
f зафиксировать систему нагрева с помощью запора с f
защелкой.
f закрепить крышку прибора с помощью соответствую-
f
щих винтов.
Монтаж смесителя
Материальный ущерб
!
при е всех соединений необходимо придерживать
прибор гаечным ключом размером 14.
f установить смеситель. при этом следует также соблю- f
дать положения инструкции по эксплуатации и уста-
новке смесителя.

DNM | 165
