Bedienungsanleitung
KAPITEL 3
ELEKTRISCHER
ANSCHLUSS
Feuchte-Temperatur-Fühler KWL-FTF für easyControls
Umgebungstemperatur
Messbereich Feuchte
Messbereich Temperatur
Belastbarkeit Analogausgänge
Kabelquerschnitt Federzugklemme
3.0 Elektrischer Anschluss
1. Gehäuse öffnen

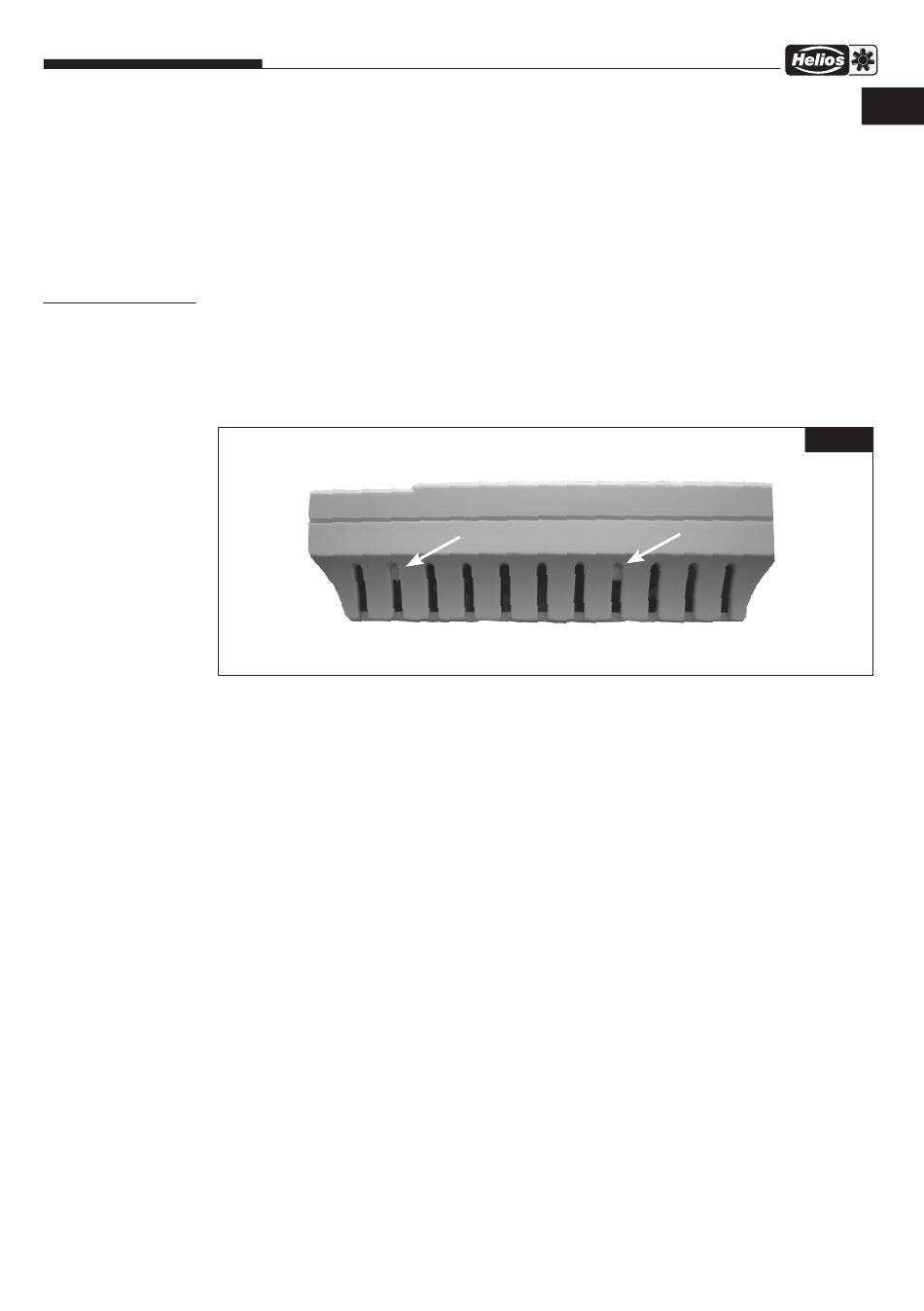

Schnapphaken nach innen drücken (s. Abb. 1).
Im Deckel des Gehäuses befindet sich die Elektronik des Feuchte-Temperatur-Fühlers.
Beim späteren Zusammenbau die Schnapphaken auf einer Seite des Gehäuseunterteils ein-
haken und das Gehäuse einrasten.
2. Anschluss
2.1 Anschluss einer externen Spannungsversorgung
– Steckbrücke auf Ext. setzen (s. Schaltplan).
– Anschluss über die Push-Klemmen (24 V~) an eine geeignete Spannungsversorgung.
Zu Beachten:
Spannungsbereich DC ±10%
Spannungsbereich AC -10%
Nennstrom bei 24 V DC im Ruhezustand
Die angegebenen Spannungsbereiche dürfen nicht über oder unterschritten werden. Die
Polung (+/-) ist beliebig.
2.2 Anschluss an Helios BUS
– Anschluss gemäß Schaltplan.
Adressierung
Sind mehrere Feuchte-Temperatur-Fühler angeschlossen, muss die Adressierung angepasst
werden. Es darf keine Doppelvergabe der Adressen für die Fühler 1-8 erfolgen! (s. Dip-Schal-
ter Tabelle; Schaltplan).
0 - 40 °C
0 - 99 % r.F. nicht kondensierend
0 - 40 °C
max. 20 mA
Ø 0,75 mm mit Aderendhülse
Ø 1,5 mm ohne Aderendhülse
16,5 - 28 V
16,5 - 24 V
23 mA
2
DE
Abb.1
