6.4. anschluss der stromsensoren

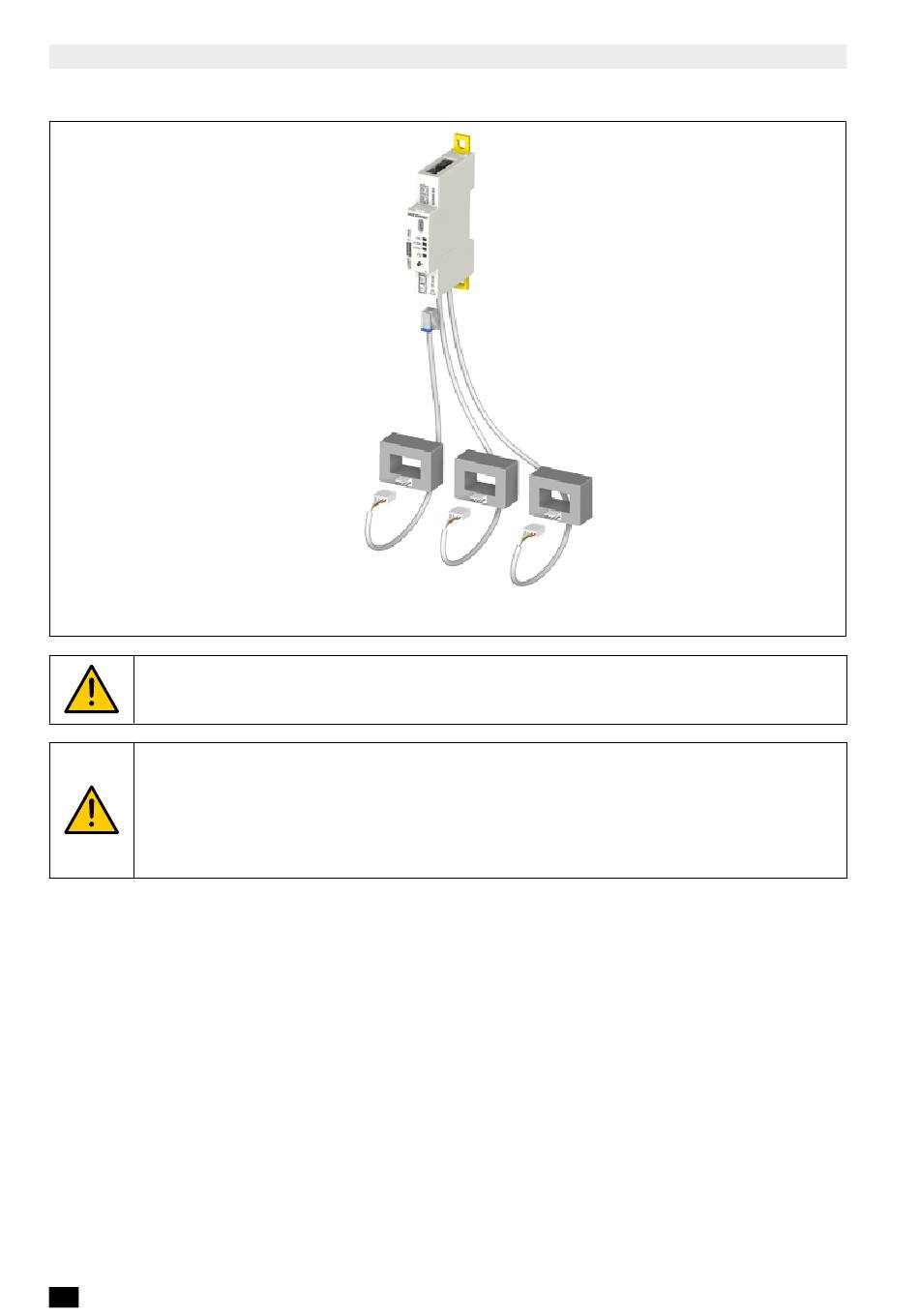

6 .4 .1 . Anschlussplan
- Verwenden Sie nur DC-Stromsensoren, welche die genannten Eigenschaften aufweisen
(siehe „4.2. Stromsensoren", Seite 16).
- Verwenden Sie keine AC-Stromsensoren vom Typ TE, TR und TF für DIRIS Digiware.
- Verwenden Sie für den Anschluss der Stromsensoren ausschließlich SOCOMEC- oder gleichwertige
Kabel mit geraden RJ12-Klemmenkabeln mit verdrilltem Leistungspaar, nicht geschirmt, 600 V, -10
°C / +70 °C.
- Stellen Sie sicher, dass der Kabelanschluss zum Sensor korrekt ausgeführt wird.
- Es wird empfohlen, alle Stromsensoren in der gleichen Richtung zu installieren.
- Immer zuerst Eingang I01 anschließen.
26
DE
RJ12-
Klemmenkabel
3x
DC-Stromsen-
soren
DIRIS Digiware
I-3xdc
DIRIS DIGIWARE DC - 545 830 B - SOCOMEC
