7. DiGiWare-BuS

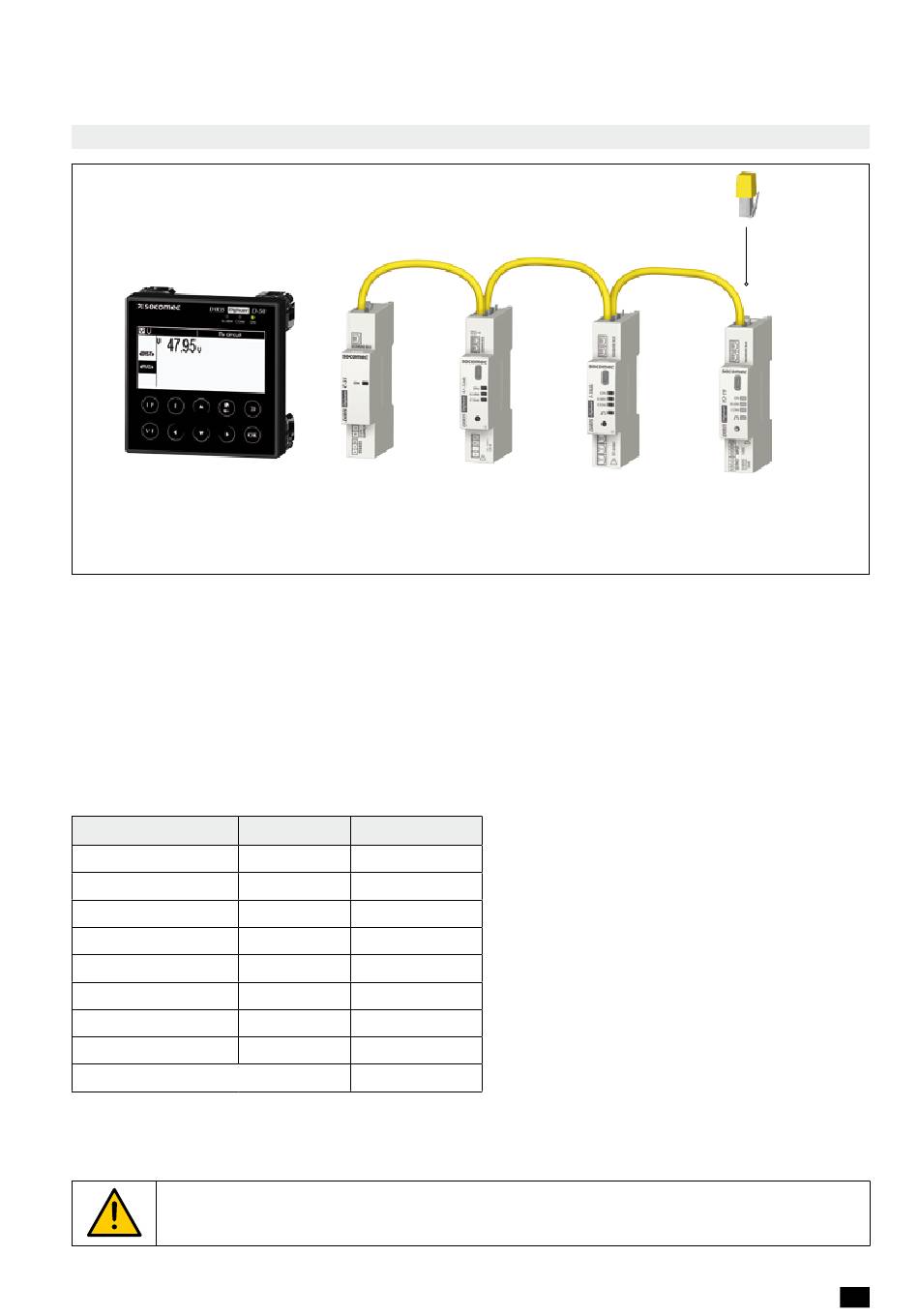

7.1. Funktionsprinzip

Display Diris
Digiware
D
DIRIS Digiware ist ein System, das folgende Baugruppen umfasst:
• Ein externes Display DIRIS Digiware D oder ein DIRIS Digiware-C-31-Systemschnittstellenmodul
• Ein Spannungsmessmodul DIRIS Digiware U-3xdc
• Ein oder mehrere Strommessmodule DIRIS Digiware I-3xdc
• Ein oder mehrere Ein-/Ausgangsmodule DIRIS Digiware IO-xx
• Ein Digiware-Busabschluss (Bestell-Nr. 4829 0180), der am letzten Modul eingesteckt wird. Dieser wird mit dem
Display DIRIS Digiware D und dem Systemschnittstellenmodul DIRIS Digiware C-31 mitgeliefert.

7 .1 .1 . Digiware Bus-Anschlusskabel

Länge (m)
0,06
0,1
0,2
0,5
1
2
5
10
50-m-Rolle + 100 Stecker
Benutzen Sie die kürzest möglichen Kabel zur Optimierung der elektromagnetischen Emissionen.
Die max. Gesamtlänge darf 100 Meter nicht überschreiten.
Für den Digiware Bus dürfen ausschließlich SOCOMEC-Kabel verwendet werden.
DIRIS DIGIWARE DC - 545 830 B - SOCOMEC
Digiware-Bus
oder
systemschnittstellenmodul spannungsmessmodul
DIRIS Digiware C-31 DIRIS Digiware U-3xdc
Menge Bestellnummer
1 4829 0189
1 4829 0181
1 4829 0188
1 4829 0182
1 4829 0183
1 4829 0184
1
4829 0186
1
4829 0187
4829 0185
Digiware-Busabschluss
strommessmodule messmodul io
DIRIS Digiware I-3xdc DIRIS Digiware IO-10
DIRIS Digiware IO-20
