4.2. stromsensoren

4 .2 .1 . Schnittstelle der Stromsensoren

DIRIS Digiware I-3xdc bietet Anschlussmöglichkeiten für Durchsteck- und nicht teilbare Stromsensoren.
Sie müssen folgende Anforderungen erfüllen:
• Open-Loop Hallgeber
• Durchsteck- oder teilbare Sensoren
• Versorgungsspannung: ± 15 V SELV (Sicherheitskleinspannung)
• Versorgungsstromstärke: ± 25 mA je nach Sensor
• Ausgangsspannung: ± 4 V SELV (+/- 100 % Kalib. Stromsensoren)
• Molex 4-fach-Stiftklemme
• Messbereich: 16 bis 6000 A
Die verwendeten Sensoren müssen die für das Stromnetz erforderliche Isolierung aufweisen. Die Schnittstelle I3xdc
verarbeitet Signale mit Sicherheitskleinspannung (SELV).
- Verwenden Sie nur DC-Stromsensoren, welche die oben genannten Eigenschaften aufweisen.
- Verwenden Sie keine AC-Stromsensoren vom Typ TE, TR und TF für DIRIS Digiware.
- Verwenden Sie für den Anschluss der Stromsensoren ausschließlich SOCOMEC- oder gleichwertige
Kabel mit geraden RJ12-Klemmenkabeln mit verdrilltem Leistungspaar, nicht geschirmt, 600 V, -10
°C / +70 °C.
- Es wird empfohlen, alle Stromsensoren in der gleichen Richtung zu installieren.
- Immer zuerst Eingang I01 anschließen.
16 DE

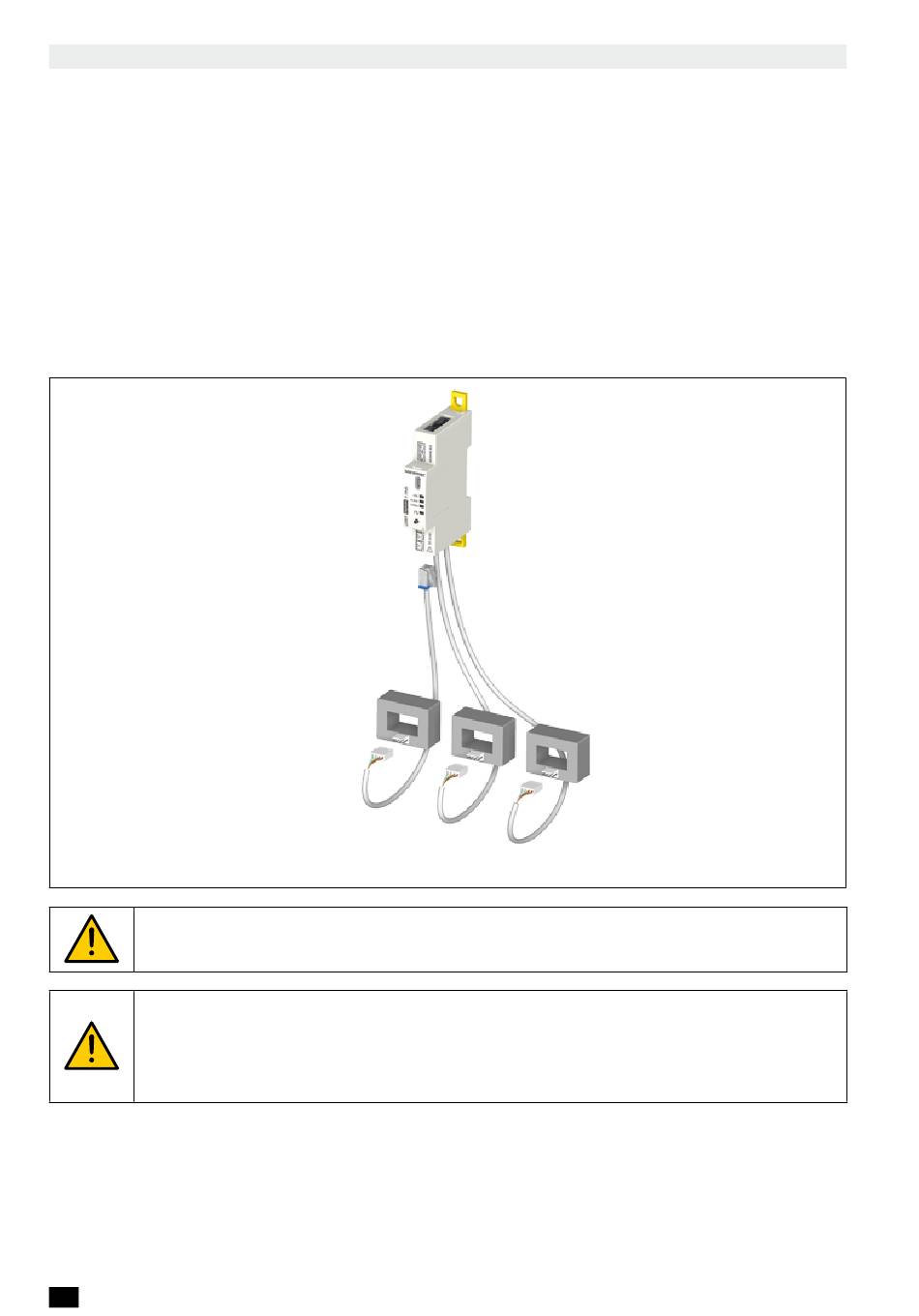

RJ12-
Klemmenkabel
3 DC-Strom-
sensoren
DIRIS Digiware
I-3xdc
