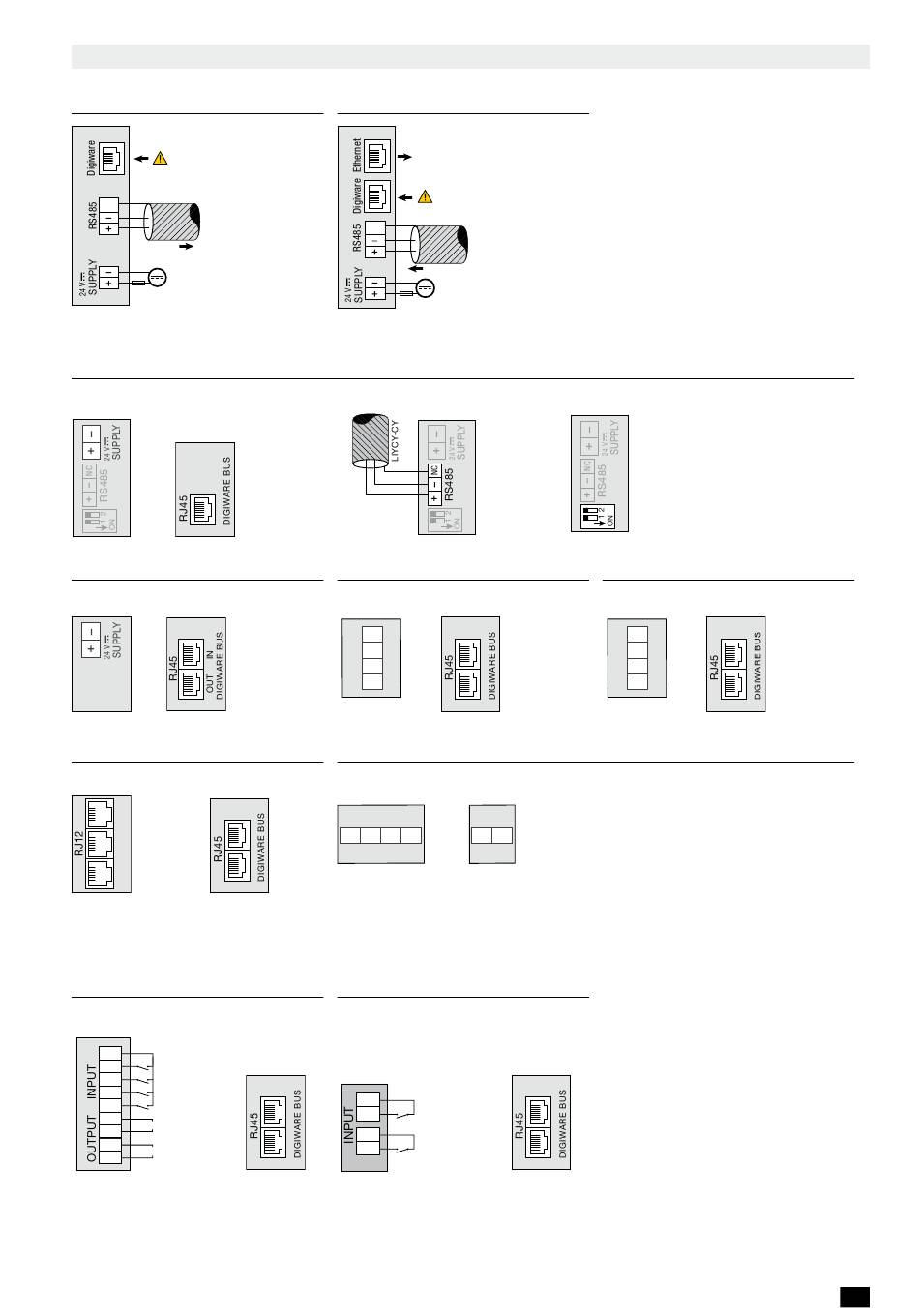

6.3. Beschreibung der klemmen

Diris Digiware D-40
Digiware-
Bus
LIYCY-CY
NC
SLAVE
24 VDC
(20 W max)
(*)
(*) 1-A-Sicherung gG/Am sofern eine andere Stromversorgung als die von SOCOMEC verwendet wird.
Diris Digiware c-31
stromversorgung Digiware-Bus
Diris Digiware c-32
stromversorgung Digiware-Bus
Diris Digiware i-3xdc
strommessung Digiware-Bus
(**)
I 01
I 02
I 03
(**) Immer zuerst Eingang I01 anschließen.
Diris Digiware io-10
Eingänge/ausgänge
COM-
IN1
12VDC
IN2
IN3
IN4
13
OUT1
14
12-48VDC
12-24VAC
23
50mA
OUT2
24
DIRIS DIGIWARE DC - 545 830 B - SOCOMEC
Diris Digiware D-50 / D-70
Ethernet
LIYCY-CY
NC
(*)
Kommunikation
Diris Digiware u-31dc
spannungsmessung
-
+
NC
NC
spannungsadapter u500dc, u1000dc und u1500dc
Eingang
- NC - NC NC NC +
Diris Digiware io-20
Digiware-Bus Eingänge
1-
1+
2-
2+
Digiware-
Bus
MASTER
24 VDC
(20 W max)
leitungspolarisation
Digiware-Bus
ausgang an u-32dc
+ - - + +
Digiware-Bus
0/4-20mA
200 Ω max
Diris Digiware u-32dc
spannungsmessung Digiware-Bus
NC
NC
-
+
DE 25
