2.2.2

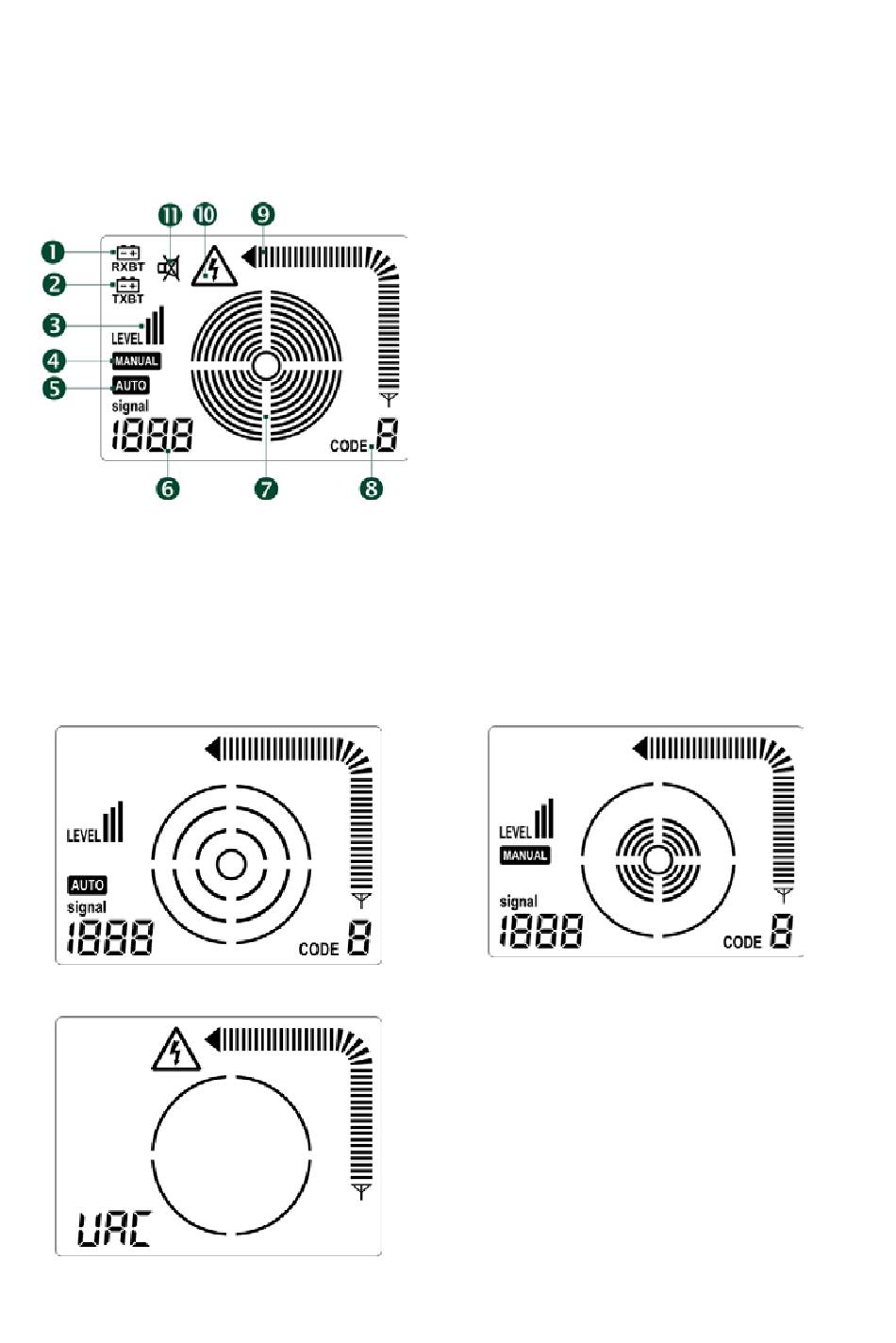

SCHERMO LCD

Fig.5
2.2.3

ESEMPI DI VISUALIZZAZIONE IN MODO RIVELAZIONE DI CAVI

(1) Modo automatico
(3) Modo d'identificazione della tensione di
rete
Localizzatore di cavi C.A 6681
(1) Simbolo indicante che le pile del ricevitore
sono scariche e occorre sostituirle.
(2) Simbolo indicante che la pila dell'emettitore è
scarica e occorre sostituirla.
(3) Livello del segnale ricevuto (Livello I, II
oppure III).
(4) Simbolo del modo manuale.
(5) Simbolo di modo automatico.
(6) In modo automatico, questo numero indica
l'intensità del segnale; in modo manuale, questo
punto visualizza "SEL" per indicare l'assenza di
segnale o un valore indicante l'intensità del
segnale; in modo UAC, la visualizzazione è "UAC".
(7) Cerchi concentrici indicanti la sensibilità
preregolata sotto forma grafica. Un gran numero
di cerchi indica una sensibilità elevata, mentre un
piccolo numero indica una sensibilità bassa.
(8) Codice ricevuto.
(9) Intensità dei segnali ricevuti.
(10) Simbolo di presenza di tensione.
(11) Simbolo indicante il modo silenzioso.
(2) Modo manuale
Fig.6
Fig.8
Italiano
Fig.7
