Radschienen montieren / Mounting the wheel rails
Radschienen montieren / Mounting the wheel rails

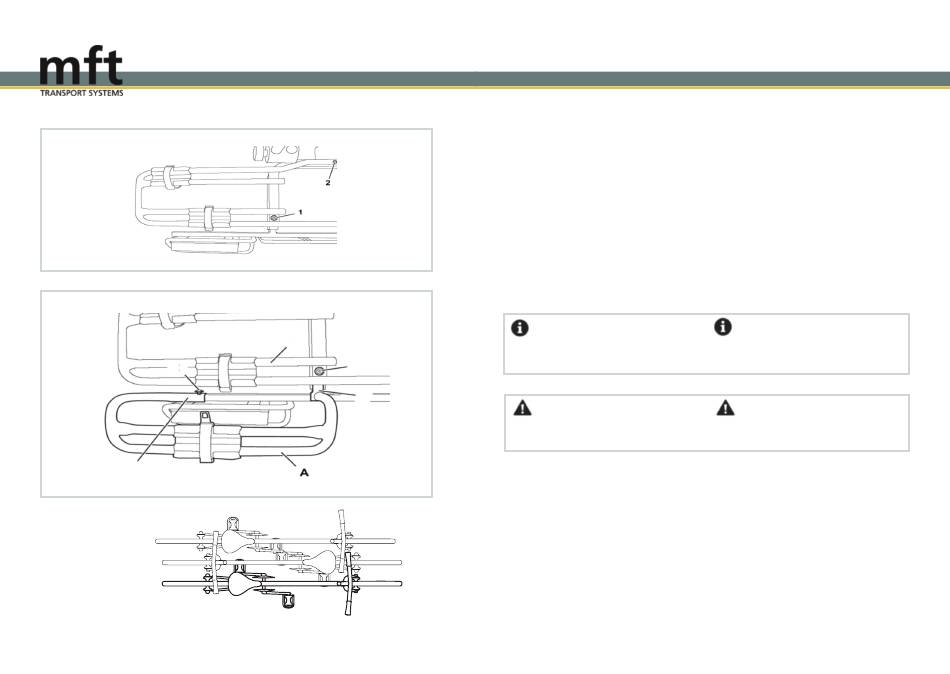

Radschienen montieren
1. Die Schraube (1) herausdrehen.
2. Die Schraube (2) wenige Umdrehungen
lösen und den Tragerahmen etwas anheben.
3. Die Erweiterung für das dritte Fahrrad (A)
mit der inneren Halterung (C) unter den Trage-
rahmen (B) schieben. Die äußere Halterung (D)
an der Leuchtenhalterung aufstecken.
4. Die Erweiterung (A) mit den Schrauben (1)
und (3) befestigen und festschrauben.
Information
Die Montage der rechten Radschiene erfolgt
analog.
Vorsicht!
Die Schraube (2) aus dem 1. Schritt wieder
fest anziehen!
Montage drittes Fahrrad
Das dritte Fahrrad entgegengesetzt zum
zweiten Fahrrad mit dem Sattel nach links
montieren. Die Montage erfolgt entsprechend
dem ersten Fahrrad. Den extra-langen Halte-
arm zur Befestigung verwenden. Haltearm
immer abschließen.
Mounting the wheel rails
1. Remove the screw (1).
2. Unscrew by few rotations the screw (2)
and lift the basic frame a little.
3. Insert the inner bracket (C) of the extension
for a third bike (A) under the basic frame (B).
Put the outer bracket (D) onto the mounting of
the lighting system.
4. Fasten the extension (A) by tightening the
srews (1) and (3).
Information
The right wheel rail has to be mounted the
same way.
Attention!
Tighten the srew (2) of the first step again!
Mounting the third bicycle
The 3rd bicycle has to face the opposite direc-
tion to the 2nd bicycle, with the seat on the
left-hand side. Mounting then follows the same
steps as with the 1st bicycle. Use the extra long
frame holder to secure the bicycle. Always lock
the frame holder.
