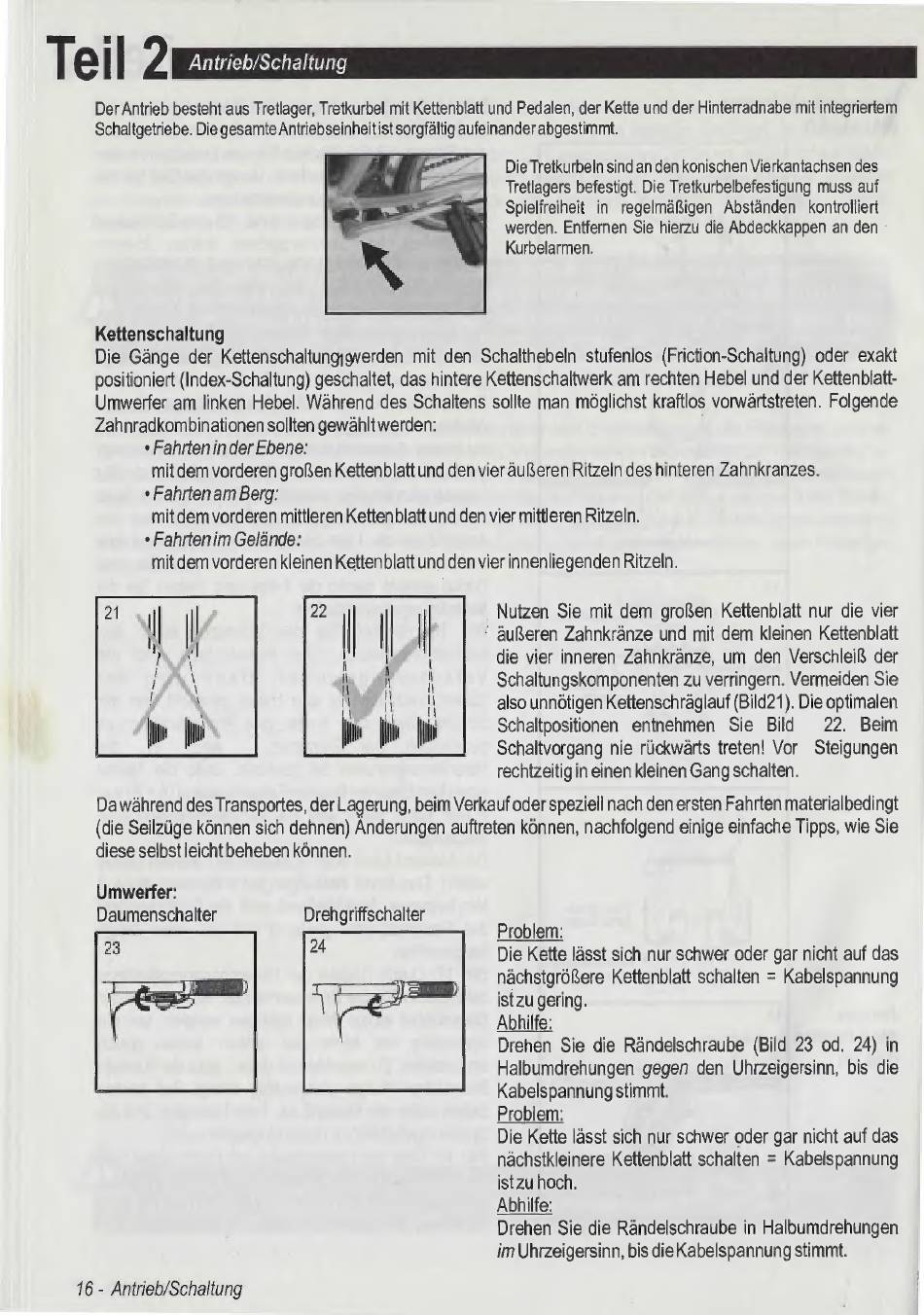

Teil 2
Antrieb/Schaltung
Der Antrieb besteht aus Tretlager, Tretkurbel mit Kettenblatt und Pedalen, der Kette und der Hinterradnabe mit integriertem
Schaltgetriebe. Die gesamte Antriebseinheit ist sorgfältig aufeinander abgestimmt.
Die Tretkurbeln sind an den konischen Vierkantachsen des
Tretlagers befestigt. Die Tretkurbelbefestigung muss auf
Spielfreiheit in regelmäßigen Abständen kontrolliert
werden. Entfernen Sie hierzu die Abdeckkappen an den
Kurbelarmen.
Kettenschaltung
Die Gänge der Kettenschaltungeerden mit den Schalthebeln stufenlos (Friction-Schaltung) oder exakt
positioniert (Index-Schaltung) geschaltet, das hintere Kettenschaltwerk am rechten Hebel und der Kettenblatt-
Umwerfer am linken Hebel. Während des Schaltens sollte man möglichst kraftlos vorwärtstreten. Folgende
Zahnradkombinationen sollten gewählt werden:
• Fahrten in der Ebene:
mit dem vorderen großen Kettenblatt und den vier äußeren Ritzein des hinteren Zahnkranzes.
• Fahrten am Berg:
mit dem vorderen mittleren Kettenblatt und den vier mittleren Ritzeln.
• Fahrten im Ge ände:
mit dem vorderen kleinen Kettenblatt und den vier innenliegenden Ritzeln.
Nutzen Sie mit dem großen Kettenblatt nur die vier
äußeren Zahnkränze und mit dem kleinen Kettenblatt
die vier inneren Zahnkränze, um den Verschleiß der
Schaltungskomponenten zu verringern. Vermeiden Sie
also unnötigen Kettenschräglauf (Bild21). Die optimalen
Schaltpositionen entnehmen Sie Bild
22. Beim
Schaltvorgang nie rückwärts treten! Vor Steigungen
rechtzeitig in einen kleinen Gang schalten.
Da während des Transportes, der Lagerung, beim Verkauf oder speziell nach den ersten Fahrten materialbedingt
(die Seilzüge können sich dehnen) Anderungen auftreten können, nachfolgend einige einfache Tipps, wie Sie
diese selbst leicht beheben können.
Umwerfer:
Daumenschalter
Drehgriffschalter
23
24
16 - Antrieb/Schaltung
Problem:
Die Kette lässt sich nur schwer oder gar nicht auf das
nächstgrößere Kettenblatt schalten = Kabelspannung
ist zu gering.
Abhilfe:
Drehen Sie die Rändelschraube (Bild 23 od. 24) in
Halbumdrehungen gegen den Uhrzeigersinn, bis die
Kabelspannung stimmt.
Problem:
Die Kette lässt sich nur schwer oder gar nicht auf das
nächstkleinere Kettenblatt schalten = Kabelspannung
ist zu hoch.
Abhilfe:
Drehen Sie die Rändelschraube in Halbumdrehungen
im Uhrzeigersinn, bis die Kabelspannung stimmt.
