Dell Alienware m18 R1 AMD Servicehandbuch Seite 72

3. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe

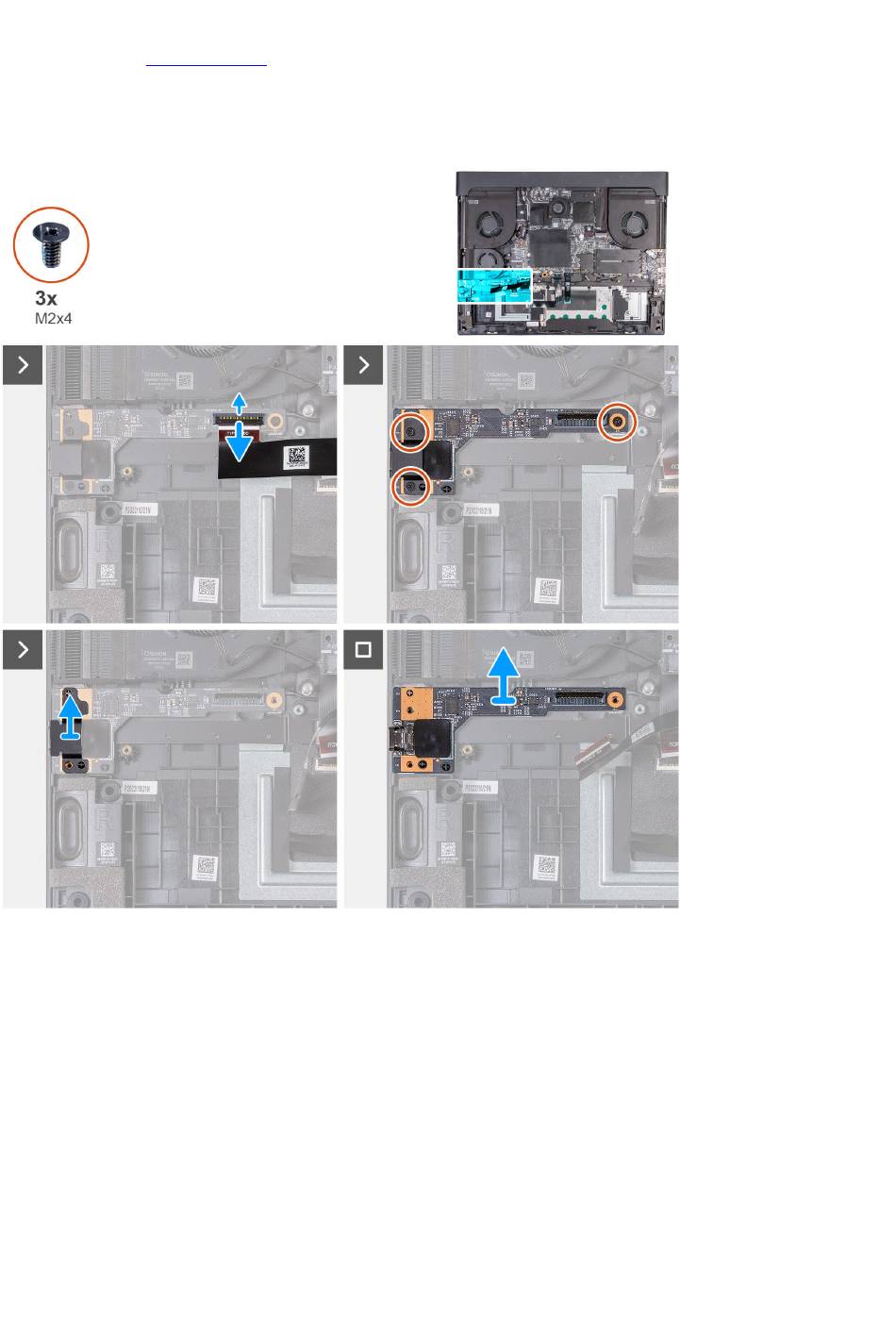

Die nachfolgende Abbildung zeigt die Position der USB-Typ-C-Platine und bietet eine visuelle Darstellung des Verfahrens zum
Entfernen.
Schritte
1. Öffnen Sie den Riegel und trennen Sie den USB-Typ-C-E/A-Platinenkabelanschluss von der Systemplatinenbaugruppe.
2. Entfernen Sie die drei Schrauben (M2x4), mit denen die USB-Typ-C-Platine an der Systemplatinenbaugruppe befestigt ist.
3. Heben Sie die Abdeckung der USB-Typ-C-Platine von der linken Seite.
4. Heben Sie die USB-Typ-C-E/A-Platine aus der Systemplatinenbaugruppe heraus.
72
