JAMBAM:
EINSTELLEN DER
KETTENSPANNUNG
Bei allen Modellen mit 1-Gang-Antrieb (JamBam 20, JamBam 24) muss die Kettenspannung regelmäßig
geprüft und nachjustiert werden Das Einstellen der Kettenspannung erfolgt über die Position der Ausfallenden:
1

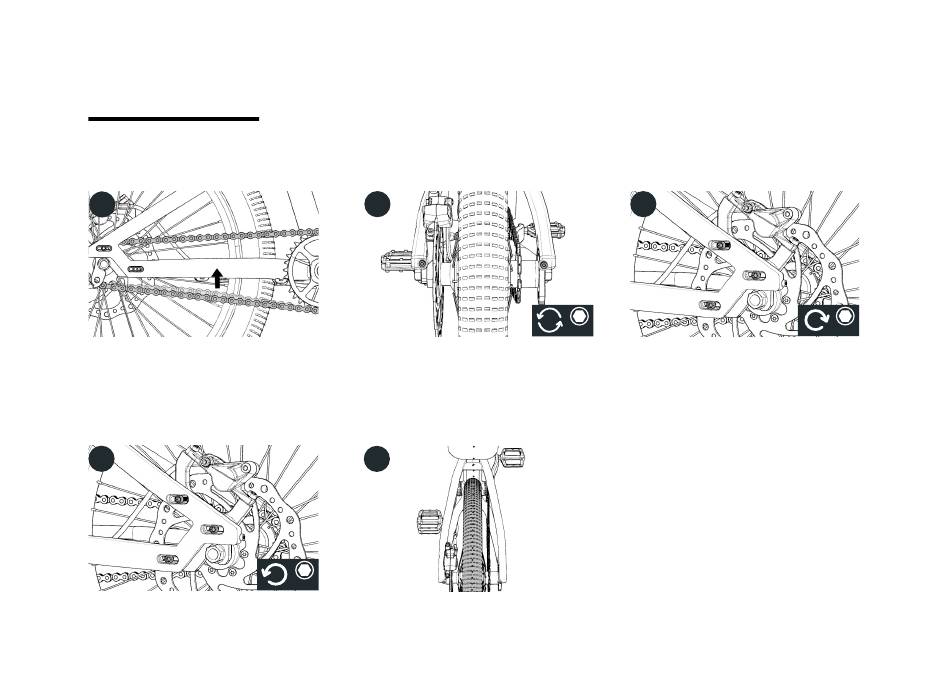

Prüfen Sie die Kettenspannung, indem Sie
die Kette mit wenig Kraftaufwand nach oben
drücken Die Kette sollte sich um ca 15-20 mm
anheben lassen Lässt sich die Kette deutlich
mehr oder weniger anheben, muss die Span-
nung nachjustiert werden
2
1
1
1
Zum Anpassen der Spannung die fünf Arretie-
rungsschrauben (1) - zwei auf der Antriebssei-
te und drei auf der Nicht-Antriebsseite - mit
Hilfe eines 4 mm Inbusschlüssels lösen
3
2
Die Schrauben am hinteren Ende der Ausfal-
lenden (2) dienen zum Einstellen der Ketten-
spannung Die Schrauben mit einem 3 mm
Inbusschlüssel im Uhrzeigersinn drehen, um
die Spannung zu erhöhen, oder gegen den Uhr-
zeigersinn, um die Spannung zu verringern
4
4 mm
Achten Sie darauf, dass die Einstellschrauben
gleichmäßig angezogen sind, sodass das
Hinterrad mittig zentriert im Rahmen sitzt
11
5
1
2
1
3 mm
Zum Sichern der Position die fünf Arretie-
rungsschrauben (1) - zwei auf der Antriebs-
seite und drei auf der Nicht-Antriebsseite -
mit Hilfe eines 4 mm Inbusschlüssels mit max
5 Nm anziehen
1
4 mm
