Solvis SolvisPia Kurzanleitung Seite 2

1 SolvisPia mit SolvisBen / SolvisMax Hybrid
1 SolvisPia mit SolvisBen / SolvisMax Hybrid

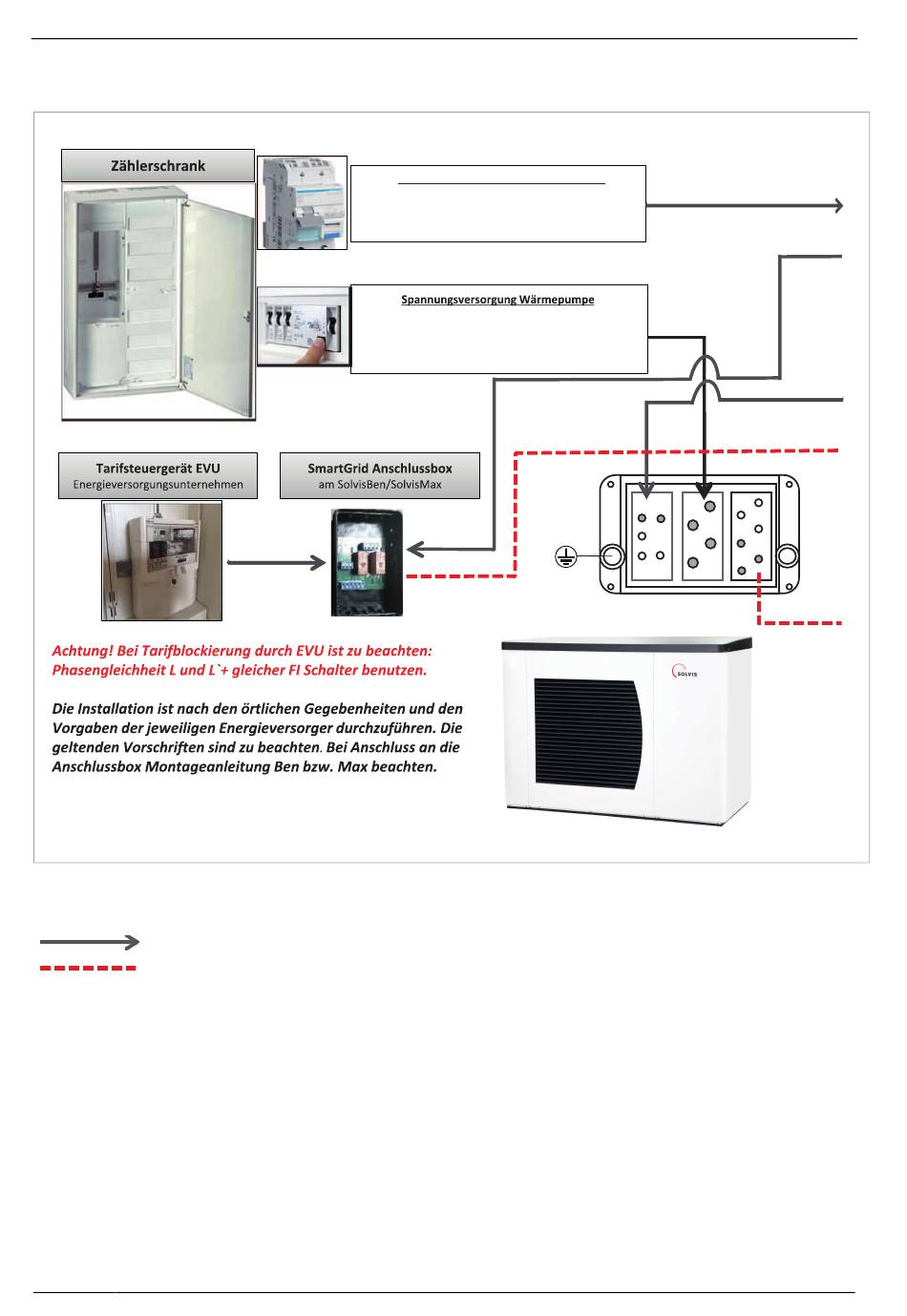

Abb. 1: Montagehilfe SolvisBen / SolvisMax Hybrid mit SolvisPia 12 und EVU-Anbindung - Teil 1
* Im Lieferumfang enthalten
Spannungsversorgung
Sensor-, Kommunikation- oder Busleitung
2
Steuerspannung SolvisBen/SolvisMax
min. 3 x 1,5mm² 230V 50Hz
Leitungsschutzschalter 1 x B 16A
Fehlerstromschutzschalter Typ A
min. 5 x 2,5mm² 400V 50Hz
Leitungsschutzschalter 3 x B 16A
Fehlerstromschutzschalter Typ B min. 25A, 30mA
PL
EPL
MAL-PIA-KA · Technische Änderungen vorbehalten · 34341-2 · SOLVIS
Verdichter
1
2
1
2
2
3
3
4
5 4
4
Netzplatine
Erweiterungsplatine
EPL
EPL
PL (A12)
PL (I1+, VCC)*
1
3
5
Modbus
