7
10
11
9
7

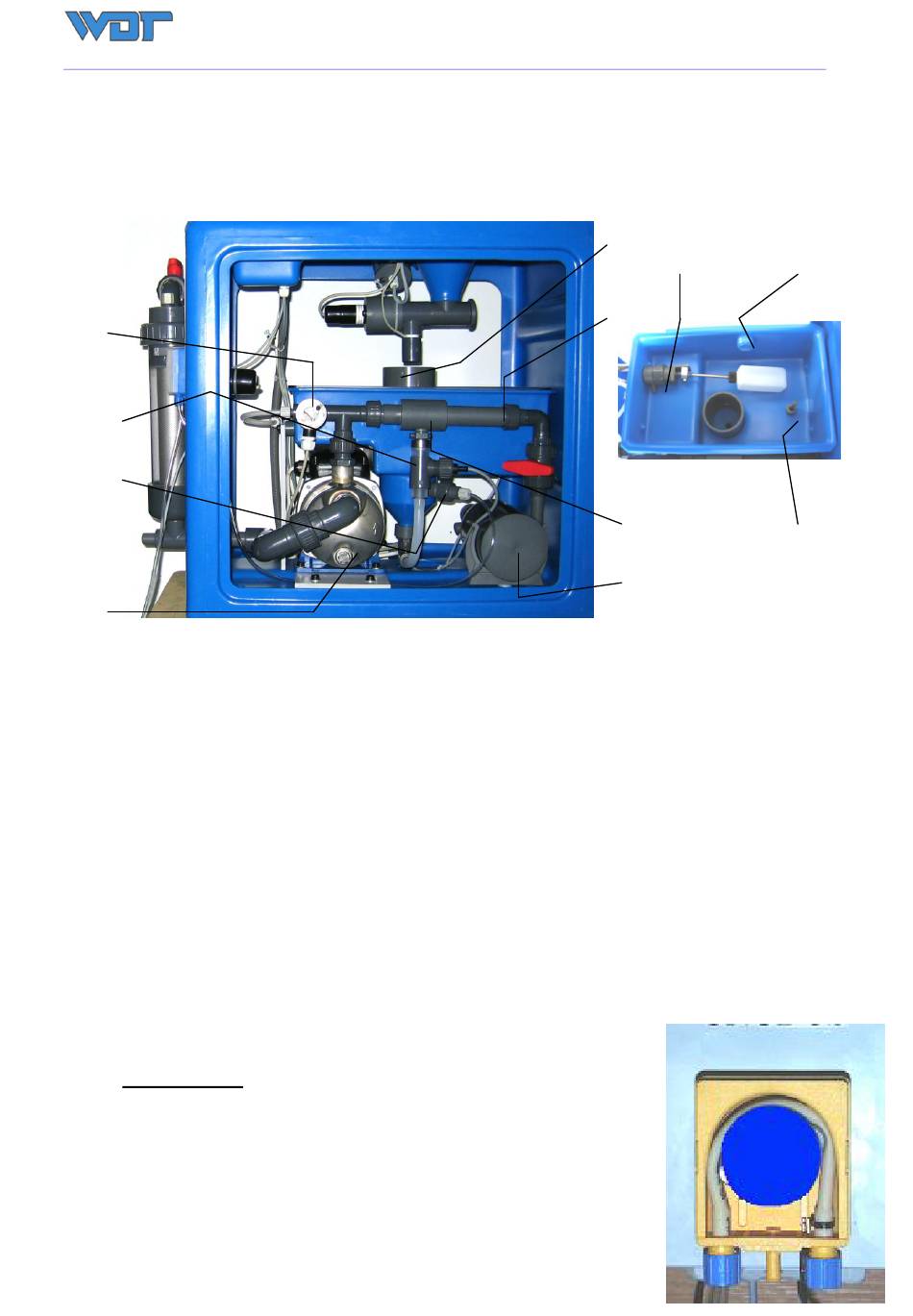

Druckschalter
8
Schwimmerventil
9
Treibwasserpumpe Lo 2HMS3
10
Saugrohr mit Durchflußschalter
11
Dosierventil für pH-Senker
12
Löse und Mischzyklon
Der im Saugrohr (10) des Injektors (13) eingebaute Durchflussschalter schaltet die
Chemikaliendosierung bei einem Wasserdurchfluss unter ca. 150 l/h ab. Damit wird sichergestellt,
dass Chlor und pH-Senker nur in kräftig strömendes Wasser dosiert wird. Bei Stillstand des Gerätes
oder bei Betriebsstörungen ist ein geringer Überlauf an Spülwasser nicht zu vermeiden. Der
Schaltkörper des Durchflussschalters (10) ist zwar als Rückschlagventil ausgebildet und das
Schwimmerventil schließt bei steigendem Wasser in der Spülwanne, eine absolute Abtrennung vom
Umwälzkreislauf kann dadurch aber nicht gewährleistet werden. Falls dies aber erforderlich ist,
wären in die Zulauf- und Dosierleitung gut schließende Absperrarmaturen einzubauen, entsprechend
den Druckverhältnissen Rückschlagventile oder selbstschließende Magnetventile. Auf geringen
Druckverlust der Armaturen ist zu achten. (Verfügbar ab Werk als Option)
Ein Überlauf führt das bei der Störung „Wasser max" aufgetretene Überschusswasser zum Gully.
Dieses Überlaufwasser ist – da ohne Dosierung – weitgehend chlorfrei.
1.6
Säuredosierung
Die zur pH-Regulierung und Reinigung des Löse-/Dosiersystems
erforderliche Säure wird mit einer Schlauchpumpe (2) über das
Dosierventil (11) dem Spülwasser für das Chlorgranulat zugeführt.
Das Sauberhalten der Löseeinrichtung ( Saugrohr mit
Durchflussschalter, Injektor ) ist außerordentlich wichtig für eine
störungsfreie Funktion des GRANUDOS, weshalb auch die
Chlordosierung abgeschaltet wird, wenn der Kanister für pH-Senker
Bedienungsanleitung GRANUDOS-10 TOP MC -02/06
16
8
14
13
12
13
Venturi-Injektor
14
Drosselblende
15
Niveauschalter min/max
16
Abdeckung der Spülwanne mit Staubschutz
17
Überlauf zum Gully
8/24
17
15
