Dosierschema

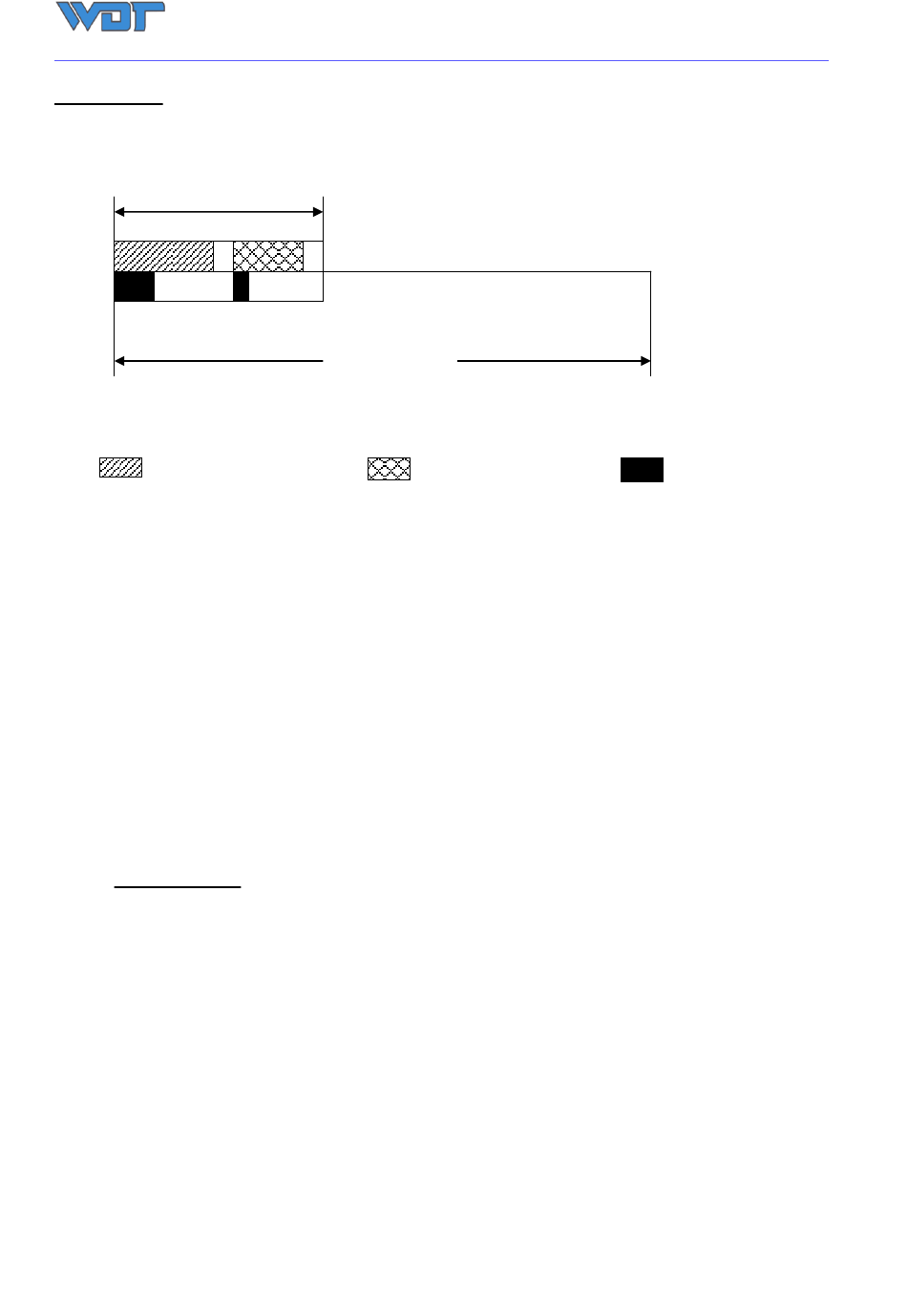

Die Dosierung läuft grundsätzlich nach dem folgenden Schema ab:
30 Sekunden
Einstellbar zwischen 30 Sekunden und 10 Minuten
maximale Dosierzeit Chlor
Maximale Dosierzeit Chlor:
Maximale Dosierzeit Säure
Pause Chlor - Säure
Pause Säure – Chlor
Die Dosierung erfolgt immer innerhalb der ersten 30 Sekunden eines Dosierzyklus. Dieser ist bei
kontinuierlicher wie auch bei externer Ansteuerung zwischen 30 Sekunden und 10 Minuten wählbar.
Grundsätzlich bliebt aber zwischen der Dosierung von Chlor und Säure eine Pause von mindestens
3,5 Sekunden – bei maximaler Dosierleistung. Eine gleichzeitige Dosierung von Chlor und Säure ist
ausgeschlossen. Neben dem Dosierzyklus wird auch die für das jeweilige Becken erforderliche
Dosierleistung eingegeben. Hier ist im Menü die dem Zyklus zugeordnete maximale Dosierleistung
vorgegeben. (z.B bei 60 Sekunden nur die Hälfte der Geräteleistung, bei 240 Sekunden nur ¼
davon). Wählt man als gewünschte Dosierleistung die vorgegebene maximale, so steht im „Auto"-
Programm auch die maximale Dosierzeit für die Errechnung der effektiven Dosierzeit, errechnet aus
der Abweichung des Ist-Wertes vom Soll-Wert zur Verfügung. Für die Säuredosierung gilt
entsprechend dasselbe.
1.5
Löseeinrichtung
Das vom Umwälzkreislauf kommende Lösewasser wird hinter der Treibwasserpumpe (9) geteilt. Ein
Teilstrom wird über das Schwimmerregelventil (8) in die Spülwanne geführt, von wo es zusammen
mit den dosierten Chemikalien vom Injektor (13) abgesaugt wird. Das Chlorgranulat und der pH-
Senker (flüssig) werden im Spülrohr dem durchströmenden Wasser abwechselnd mit
Zwischenpausen zudosiert. Im Injektor wird ca. 50% des Chlorgranulates gelöst; der Rest wird im
Lösezyklon (12) so lange in Umlauf gehalten, bis es vollständig gelöst ist. Veränderungen in der
Wasserversorgung der Löseeinrichtung, die dazu führen, dass die Löseeinrichtung nicht mehr
ordnungsgemäß arbeiten kann, werden von dem Niveauschalter min/max (14), dem
Durchflussschalter (10) sowie dem Druckschalter (7) erfasst; die Chemikaliendosierung bzw. auch
die Treibwasserpumpe wird in diesen Fällen zur Vermeidung eventueller Folgeschäden abgeschaltet,
Störungen werden am Display direkt angezeigt.
Bedienungsanleitung GRANUDOS-10 TOP MC -02/06
Dosierzyklus
15 Sekunden
7,5 Sekunden
4
Sekunden
3,5 Sekunden
maximale Dosierzeit Säure
7/24
eingestellte Dosierzeit
