4
Verdrahtung des Controllers
4.1
Energieversorgung
Die O3-DIN-CPU benötigt eine 24-V-Gleichstromquelle und muss ordnungsgemäß
geerdet sein. Weitere Informationen finden Sie in den Verdrahtungs- und
Installationsrichtlinien von Delta Controls.
Verwenden Sie nur Kupferleiter. Die Klemmen unterstützen nur Stromkreise der Klasse 2.
Wenn Sie versehentlich beide BACnet-Ethernet-Ports (NP10 und NP11) deaktivieren und der
Controller offline geht, schalten Sie den Controller aus und wieder ein, um die Ethernet-
Verbindung wiederherzustellen.
Es empfiehlt sich, die Spannungsversorgung auszuschalten bevor man die NET- und PWR
Anschlüsse sowie den O3-Bus verkabelt.

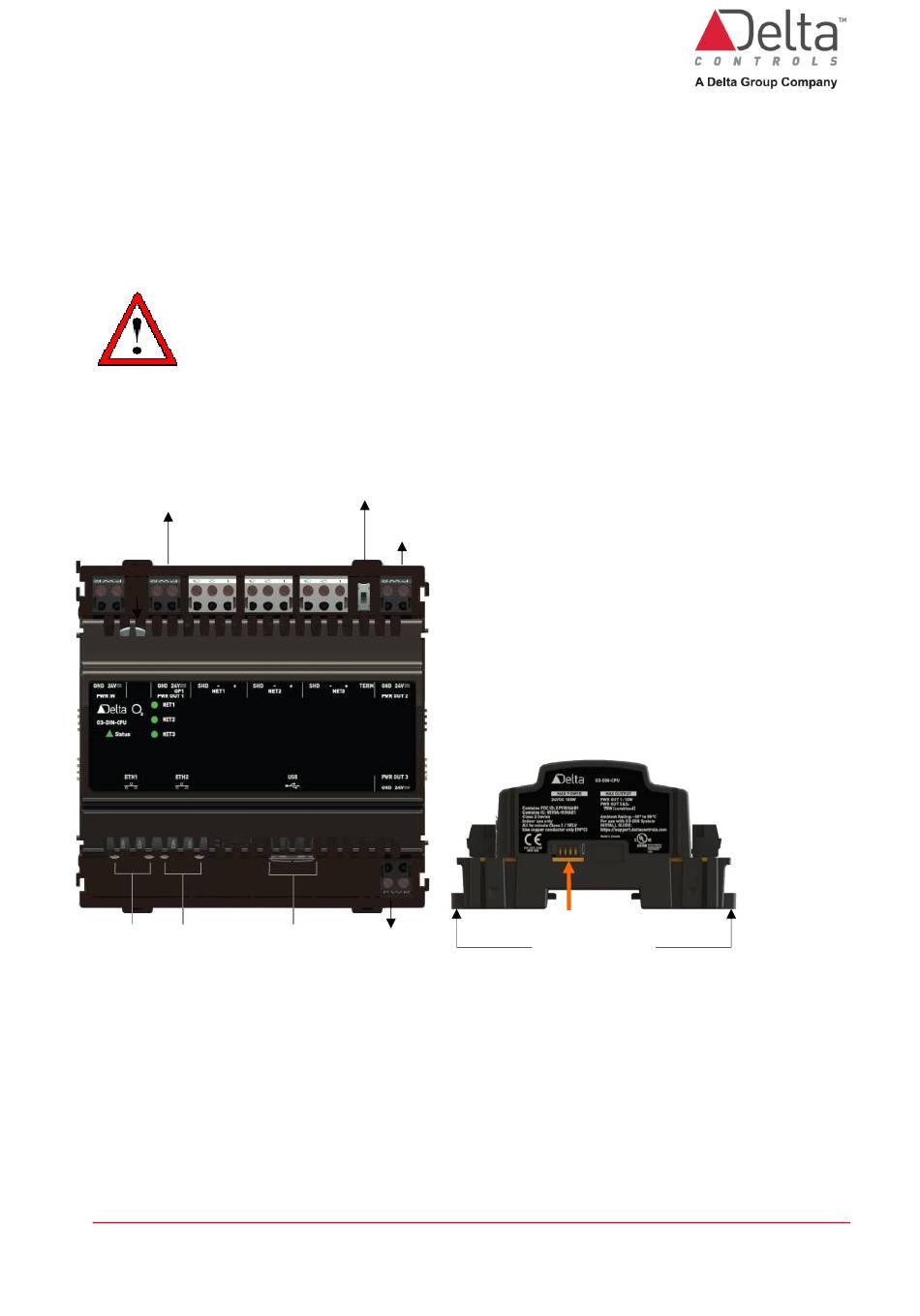

4.2
Anschlussbild
PWR OUT 1
24 VDC
schaltbar
24 VDC
NET1
NET2
Ethernet 1
Ethernet 2
2 x USB 2.0
Anschluss
Anschluss
Die O3-DIN-CPU versorgt direkt bis zu 4 weitere Module mit Spannung über den
O3-BUS. Durch Einsatz des Power Injektor Modules (O3-DIN-PWRINJ) kann die Anzahl
der E/A-Module auf bis zu 12 Module erhöht werden.
4.3
Einschalten PWR OUT 1
PWR OUT 1 ist ein geschalteter Ausgang. Um PWR OUT 1 zu aktivieren, erstellen Sie
BO1 in der Objektdatenbank des Controllers in enteliWEB und setzen Sie dann den
Ausgang auf Ein.
DE-O3-DIN-CPU Installationsanleitung.docx
OnBoard
Terminierung
PWR OUT 2
24 VDC
nicht abschaltbar
NET3
PWR OUT 3
24 VDC
nicht abschaltbar
O3 Bus Anschluss
DIN-Hutschienen
Klemmen
© Delta Controls Germany 2022
Seite 13
