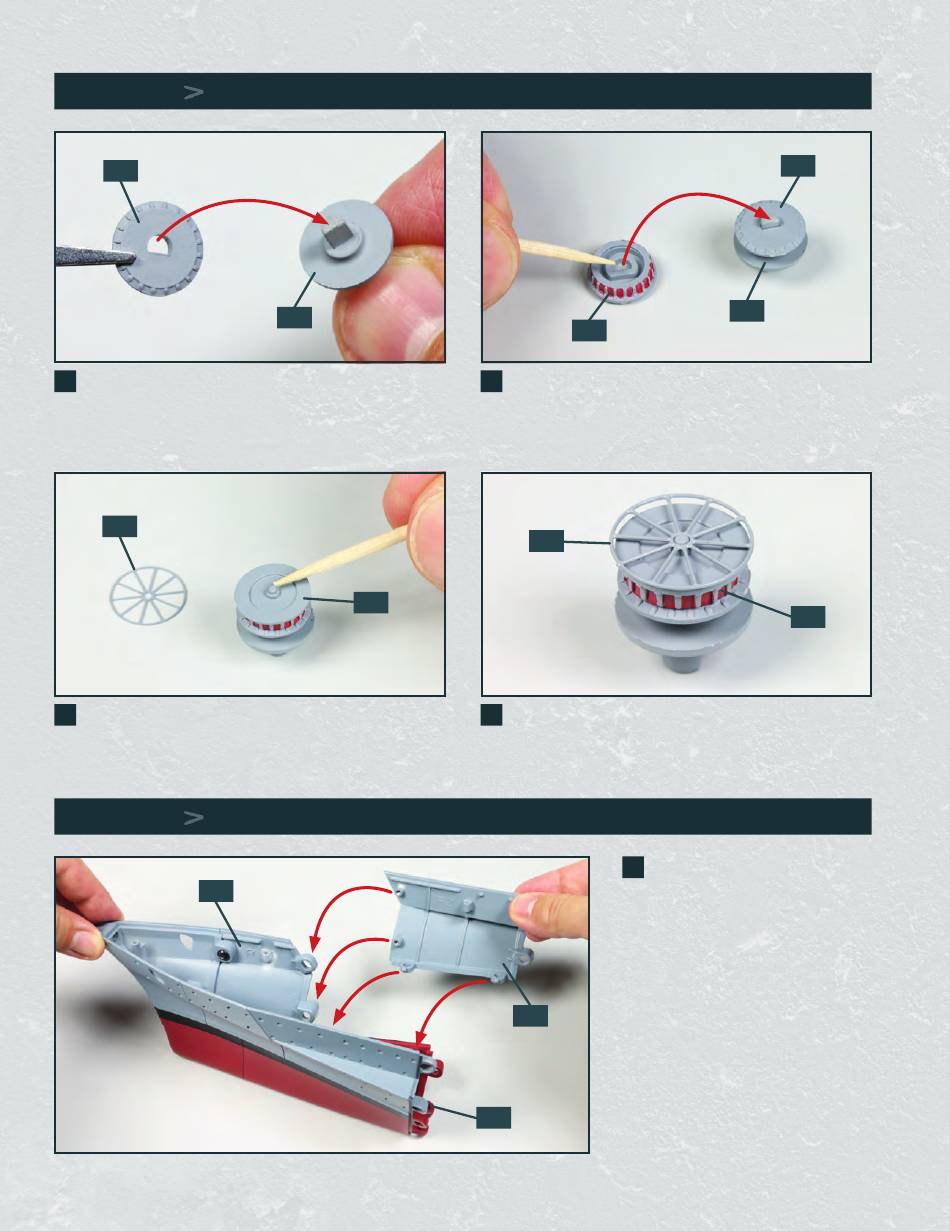

SCHRITT 1
Zusammenbau des ersten Ankerspills
7D
1
Nehmen Sie die Spillwelle 7C zur Hand. Setzen Sie das Unter-
teil der Spilltrommel 7D auf den Zapfen der Spillwelle und
achten Sie dabei auf dessen Ausrichtung. Drücken Sie das Teil
7D bis zum Anschlag auf dem Zapfen herunter.
7E
3
Die Spilltrommel 7B ist am Ankerspill fixiert. Versehen Sie den
kleinen Zapfen an ihrer Oberseite mit einer winzigen Menge
Sekundenkleber. Legen Sie den Spillkopf 7E bereit.
SCHRITT 2
Montage des Rumpfabschnitts
4F
7C
7B
4
7B
2
Das Unterteil der Spilltrommel 7D ist korrekt auf der Spillwelle 7C
befestigt. Legen Sie die Spilltrommel 7B bereit und versehen Sie
deren zentrale Vertiefung mit etwas Sekundenkleber. Setzen Sie
die Trommel anschließend auf die Spillwelle, wie angedeutet.
7E
4
Kleben Sie den Spillkopf 7E an der Spilltrommel 7B fest.
1
Nehmen Sie den rechten oberen
Rumpfabschnitt 7A und führen Sie
seine Laschen bzw. Zapfen zu den Auf-
nahmen an den Abschnitten der
Rumpfstruktur 4B und 4F, auf die die
vier Pfeile weisen.
7A
4B
7D
7C
7B
