Hachette Graf Zeppelin Bauanleitung

82/motor zum schwenken

Diese Anleitung herunterladen

Motor zum Schwenken

Eine Zahnstangenplatte und der Motor zum Schwenken werden an der Endschalter-Baugruppe befestigt.

Zwei Winkel werden montiert und die Endschalter-Baugruppe wird mit den 15-cm-Geschützen verbunden.

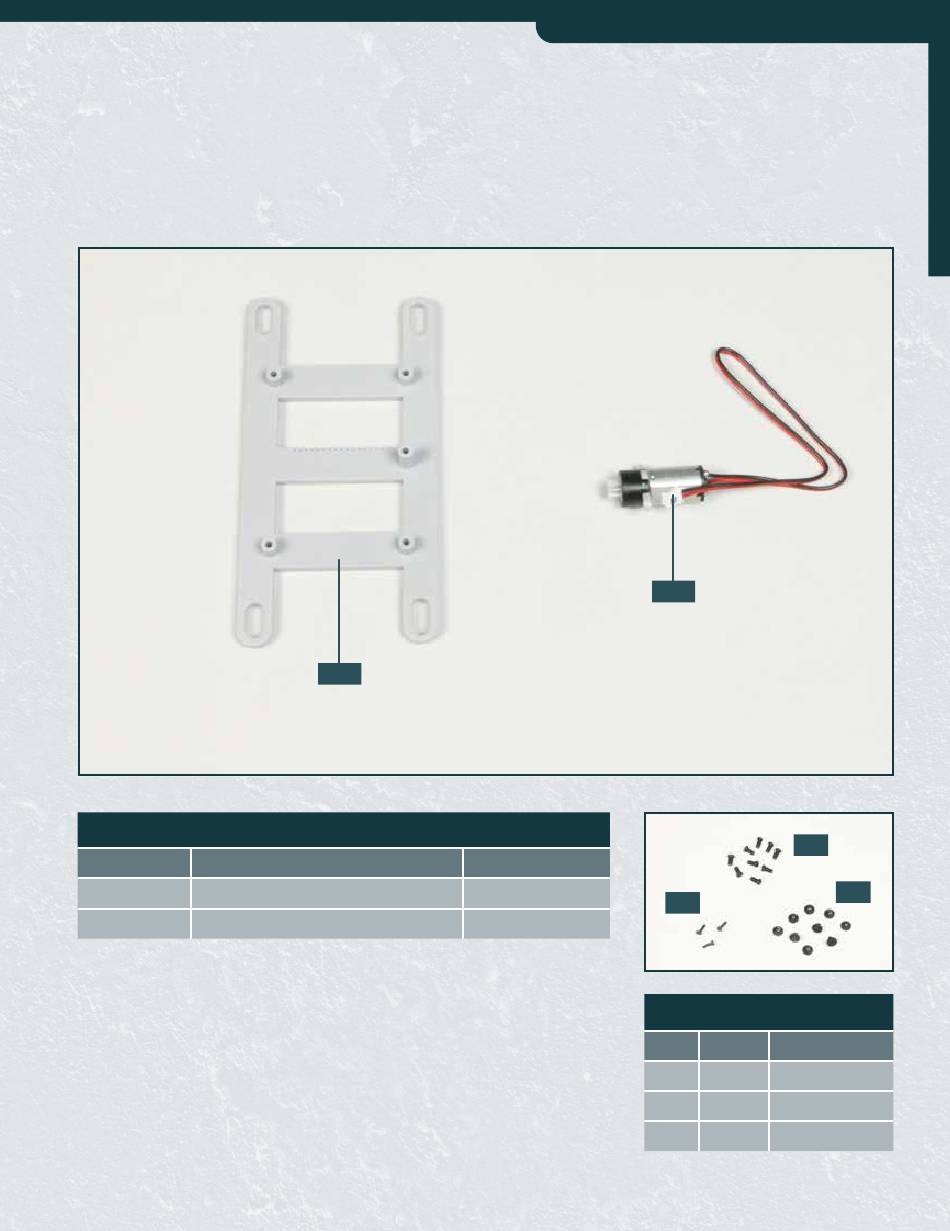

Ihre Bauteile im Überblick

Teilenummer

82A

82B

82A

Name

Zahnstangenplatte

Motor

Schritt-für-Schritt-Bauanleitung

82B

Material

ABS

Elektronikteil

Typ

3 3

Schrauben

Anzahl

Abmessungen

8 + 1

2,6 x 5 mm

2 + 1

1,7 x 6 mm

8 + 1

2,3 x 4 mm

Seite 1 Schritt-für-Schritt-Bauanleitung Schritt-für-Schritt-Bauanleitung Motor zum Schwenken Eine Zahnstangenplatte und der Motor zum Schwenken werden an der Endschalter-Baugruppe befestigt. Zwei Winkel werden montiert und die Endschalter-Baugruppe wird mit den 15-cm-Geschützen verbunden. Ihre Bauteile im Überblick Teilenummer Name Material Zahnstangenplatte Motor Elektronikteil Schrauben Anzahl Abmessungen 8 + 1...
Seite 2 SCHRITT 1 Test und Montage des Motors zum Schwenken der 15-cm-Geschütze Legen Sie die Testplatine 1D bereit. Fügen Sie den Stecker des Legen Sie die Endschalter-Baugruppe bereit. Nehmen Sie die Kabels vom Motor 82B in den „M2“-Port der Platine ein. Zahnstangenplatte 82A und fügen Sie deren erhöhte Schrau- Drücken Sie die Knöpfe „K1“...
Seite 3 Schritt-für-Schritt-Bauanleitung Auf der linken Rumpfseite wird der zweite Winkel 81D mit zwei Platzieren Sie die Motor-/Endschalter-Baugruppe so in der Schrauben AM am Rumpfabschnitt 59A befestigt. Rumpfstruktur, dass die vier länglichen Öffnungen der Zahnstangenplatte die Schraubenaufnahmen der vier Geschützbasen 79C, 79D, 80B und 80C aufnehmen. Befestigen Sie den Querträger 81A mit je zwei Schrauben AM Drehen Sie insgesamt acht Schrauben RP in die Aufnahmen an den beiden Winkeln 81D.
