VIPA System 300S
4.3 Technische Daten
Artikelnr.
Bezeichnung
SPEED-Bus
Technische Daten Stromversorgung
Versorgungsspannung (Nennwert)
Versorgungsspannung (zulässiger Bereich)
Verpolschutz
Stromaufnahme (im Leerlauf)
Stromaufnahme (Nennwert)
Einschaltstrom
HB140 | CPU | 314-6CF03 | DE | 16-43

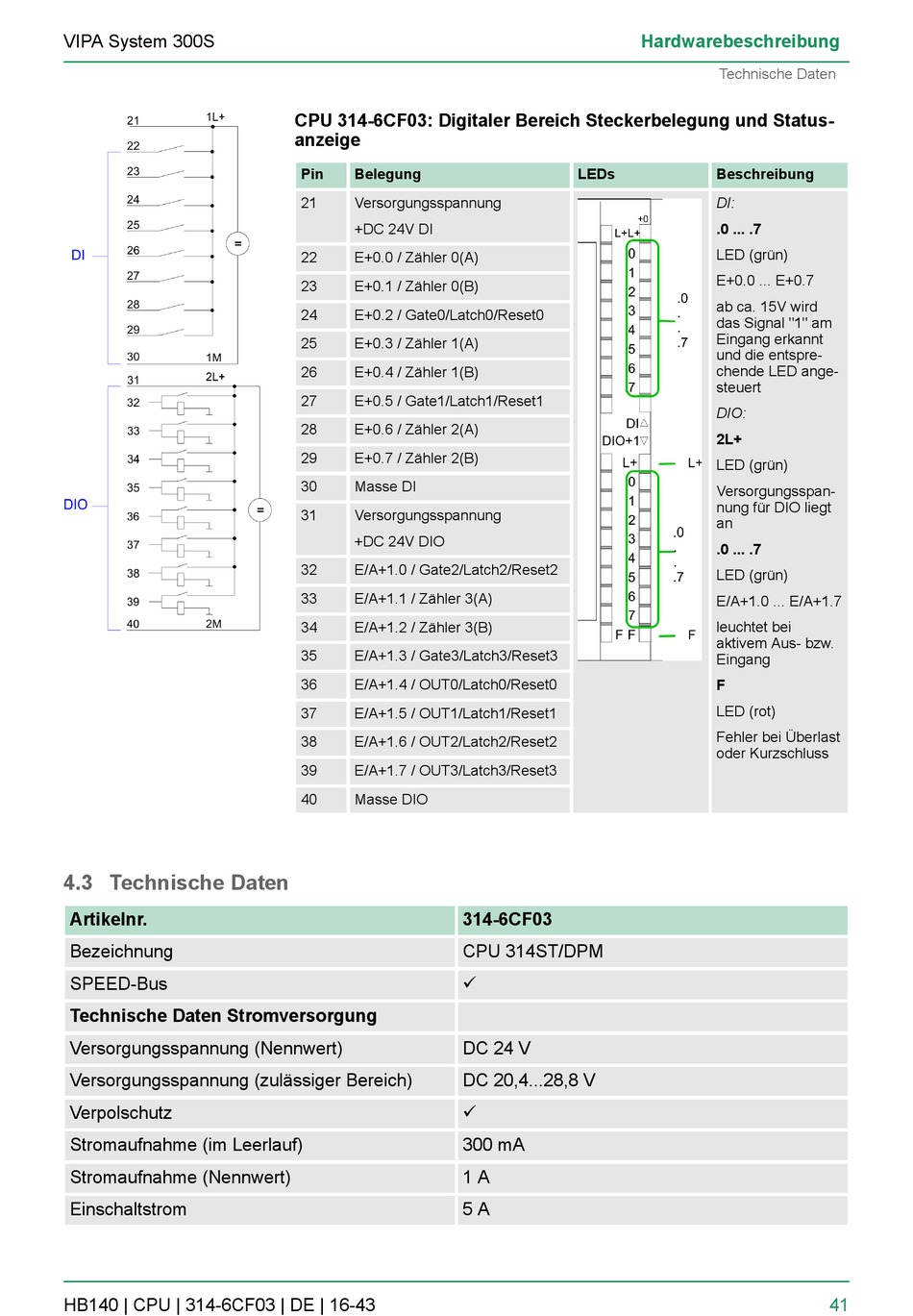

CPU 314-6CF03: Digitaler Bereich Steckerbelegung und Status-
anzeige
Pin Belegung
21 Versorgungsspannung
+DC 24V DI
22 E+0.0 / Zähler 0(A)
23 E+0.1 / Zähler 0(B)
24 E+0.2 / Gate0/Latch0/Reset0
25 E+0.3 / Zähler 1(A)
26 E+0.4 / Zähler 1(B)
27 E+0.5 / Gate1/Latch1/Reset1
28 E+0.6 / Zähler 2(A)
29 E+0.7 / Zähler 2(B)
30 Masse DI
31 Versorgungsspannung
+DC 24V DIO
32 E/A+1.0 / Gate2/Latch2/Reset2
33 E/A+1.1 / Zähler 3(A)
34 E/A+1.2 / Zähler 3(B)
35 E/A+1.3 / Gate3/Latch3/Reset3
36 E/A+1.4 / OUT0/Latch0/Reset0
37 E/A+1.5 / OUT1/Latch1/Reset1
38 E/A+1.6 / OUT2/Latch2/Reset2
39 E/A+1.7 / OUT3/Latch3/Reset3
40 Masse DIO
314-6CF03
CPU 314ST/DPM
ü
DC 24 V
DC 20,4...28,8 V
ü
300 mA
1 A
5 A
Hardwarebeschreibung
Technische Daten
LEDs Beschreibung
DI:
.0 ... .7
LED (grün)
E+0.0 ... E+0.7
ab ca. 15V wird
das Signal "1" am
Eingang erkannt
und die entspre-
chende LED ange-
steuert
DIO:
2L+
LED (grün)
Versorgungsspan-
nung für DIO liegt
an
.0 ... .7
LED (grün)
E/A+1.0 ... E/A+1.7
leuchtet bei
aktivem Aus- bzw.
Eingang
F
LED (rot)
Fehler bei Überlast
oder Kurzschluss
