Sunny PERFORMANCE INTERACTIVE Serie Benutzerhandbuch Seite 52

Teniamo in grande considerazione la vostra esperienza nell'utilizzo dei prodotti Sunny Health and
Fitness. Per assistenza sulle parti di ricambio o per la risoluzione dei problemi, contattateci
all'indirizzo support@sunnyhealthfitness.com o al numero 1-877-90SUNNY (877-907-8669).

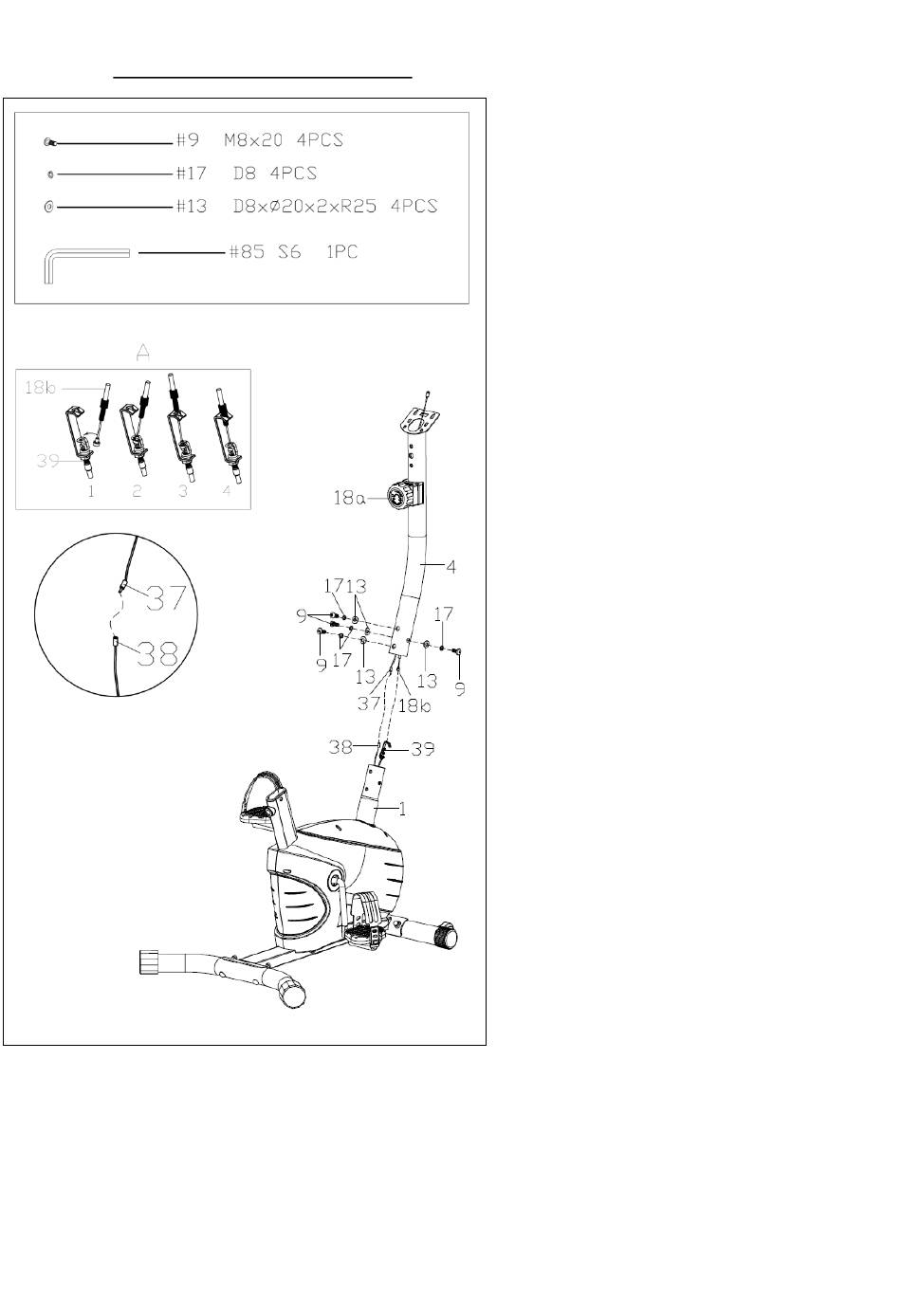

FASE 3
NOTA: Prima
accertarsi che il Regolatore di Tensione
(n. 18a) sia al livello più basso. Ciò
garantisce che i fili siano nel punto più
lungo. Si consiglia l'assistenza di una
seconda
Montante Impugnatura (n. 4). In questo
modo il collegamento del Gancio di
Tensione (n. 39) al Cavo di Tensione (n.
18b) risulterà più semplice.
Fissare il Cavo di Tensione (n. 18b) alla
staffa metallica del Gancio di Tensione
(n. 39) come mostrato nel disegno A-①.
Quindi, tirare il Cavo di Tensione (n.
18b) verso l'alto e inserirlo nella fessura
della staffa metallica del Gancio di
Tensione (n. 39) come mostrato nel
disegno A-③. Assicurarsi che il raccordo
metallico del Cavo di Tensione (n. 18b)
sia fissato nella staffa metallica.
Collegare il Filo di Prolunga Sensore (n.
37) al Filo del Sensore (n. 38).
Rimuovere le 4 Viti (n. 9), le 4 Rondelle
Elastiche (n. 17) e le 4 Rondelle ad
Arco (n. 13) dal Telaio Principale (n. 1)
utilizzando la Chiave a Brugola (n. 85).
Fissare il Montante Impugnatura (n. 4)
al Telaio Principale (n. 1) con le 4 Viti
(n. 9), le 4 Rondelle Elastiche (n. 17) e
le 4 Rondelle ad Arco (n. 13) appena
rimosse. Serrare e fissare con la Chiave
a Brugola (n. 85).
NOTA: Non tagliare o pizzicare i fili
quando si fissa il Montante Impugnatura
(n. 4).
51
di collegare
persona per sostenere
il cavo,
il
