Sunny PERFORMANCE INTERACTIVE Serie Benutzerhandbuch Seite 17

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia
con piezas o
support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).
solución de problemas, póngase en contacto

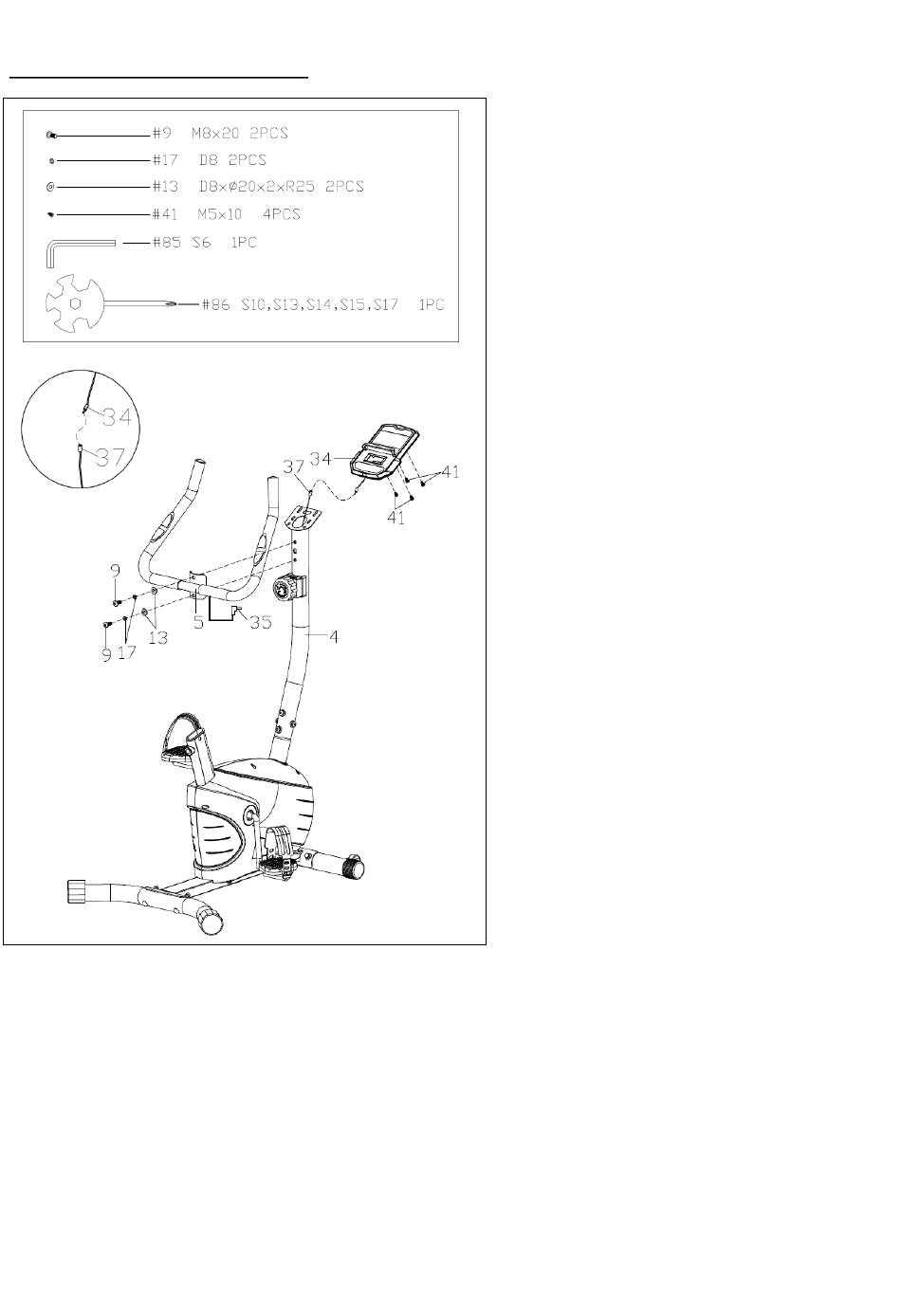

PASO 4
Retire los
preensamblados del Medidor (n.° 34)
con la Llave Inglesa (n.° 86).
Conecte el Cable de Extensión del
Sensor (n.° 37) al cable que viene del
Medidor (n.° 34).
Fije el Medidor (n.° 34) al soporte del
Barral del Manubrio (n.° 4) con los 4
Tornillos (n.° 41) que se acaban de
extraer usando la Llave Inglesa (n.° 86).
Luego, conecte el Cable de Sensor de
Pulso (n.° 35) en el enchufe ubicado en
la parte posterior del Medidor (n.° 34).
NOTA: Para evitar dañar los cables,
insértelos
Manubrio (n.° 4) antes de asegurar el
Medidor (n.° 34) sobre el soporte.
Retire 2 Arandelas de Arco (n.° 13), 2
Arandelas de Resorte (n.° 17) y 2
Tornillos (n.° 9) del Barral del Manubrio
(n.° 4) con la Llave Allen (n.° 85).
Fije el Manubrio (n.° 5) al soporte del
Barral del Manubrio (n.° 4) con las 2
Arandelas de Arco (n.° 13), las 2
Arandelas de Resorte (n.° 17) y los 2
Tornillos (n.° 9) que se acaban de
extraer con la Llave Allen (n.° 85).
16
con nosotros
4 Tornillos
dentro del Barral
en
(n.° 41)
del
